OpenGIS Mail Magazine for Technical Support Users       2003/8/29
Keywords: OpenGIS,TNTmips,ODBC,Soccor,DatabaseEditor,Title,SDF


オープンGIS
テクニカル・サポート専用メールマガジン

第114号「　　Ｏ Ｄ Ｂ Ｃ っ て 一 体 な に も の ？　　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS





作ってみて実感しましたが、
サッカーフィールドって、こんなに大きかったとは...


と、いきなりタイトルとはまったく違う書き出しですが、一体なんの話な
んだ？　と首をひねられた方も、ひとまずはこちらの画像をご覧下さい。



はい、サッカーです。

でもプレイステーションのようなゲームではなく、ウィンドウのデザイン
からわかるとおり、TNTmips です。

今週は、このサッカーフィールドを舞台にして、ODBC というデータベース
テクニックについてご紹介いたしましょう。


●


さて、少しサッカーの話題を後に回しまして、本題である ODBC について
簡単に触れてみます。

聞きなれない言葉かもしれませんが、ODBC(Open Database Connectivity)
とは、特定のデータベースソフトに限定せず、いろいろなアプリケーショ
ン同士でデータベーステーブルを結び付けるための、架け橋的な役割を担
う技術です。
　ODBC を使うことで、今までデータの交換が難しかったアプリケーション
同士で、簡単にデータベーステーブルをやり取りできます。また、単純に
テーブルをコピーするといったやりとりだけではなく、リンクを張ること
で、データベースの情報はデータベースアプリケーション側で、地図上で
のプロットや属性表示は GIS アプリケーション側で操作を分業することが
できるのです。

TNTmips は以前からこの ODBC を利用できたのですが、マシン環境や日本
語対応、また安定性などでいくつか問題がみつかり、何度かの修正を加え
てきました。そして、だんだんと実用性が高くなってきましたので、現段
階ではどんなことが可能なのかについて、具体的にご紹介するというのが、
今週の話題です。

ODBC を使ったテーブルのリンク【TNTmips の基本操作】
http://www.opengis.co.jp/htm/basic/odbc.htm


●


まずは、こんなベクタデータがあったとします。



４つのポリゴンにはそれぞれ 1,2,3,4 と番号が振られています。それ以
外に、このポリゴンは特に重要な属性を持っていません。

また、それとは別に、マイクロソフトのデータベースソフト ACCESS で
このようなテーブルを持っていたとします。



こちら側には、1,2,3,4 の他にも、名前などの情報が付いていますね。


通常の考え方ですと、ACCESS のデータを CSV や dBase 形式などで、
TNTmips へインポートし、リレーショナル・データベースを構築します
が、今回は、ODBC という技術を使いまして、そのまま ACCESS のデータ
を TNTmips 側のポリゴンへリンクしてみます。

▼Display/Spatial Data... [New 2D Group] 機能を実行しまして、ベク
 タ・ポリゴンデータを表示します。




▼次に、Group Controls ウィンドウから、対象レイヤの青矢印(Show
 Details)マークをクリックしまして、ポリゴン行の Make Table/Form
 ボタンを押し、Link To Data Source... メニューを選択します。




▼Link To Data Source ウィンドウが現れましたら、左端の Data Source
 Name 欄から、利用するソフト用のドライバを選択します。今回は、
 MS Access Databse を選択します。

▼選択しますと、読み込む ACCESS ファイルを聞いてきますので、.mdb
 ファイルを設定します。

▼今度は .mdb ファイル内のテーブル名リストが現れますので、対象と
 なるテーブル名を選択(黒く塗りつぶす)しまして、Add ボタンを押しま
 しょう。




▼ここまでできましたら、あとは右下の OK ボタンをクリックするだけ
 です。うまくいきますと、このように Group Controls ウィンドウ内に
 は、このようなリンクされたテーブルボタンが追加されます。




■あとは、ポリゴンの番号とリンクされたテーブルの番号を、リレーショ
 ナルデータベースで繋げてあげることで、４つのポリゴンはそれぞれ、
 名前を持つことができます。







 リレーショナルデータベースの構築方法を忘れてしまった方は、
 メルマガ91号をご参照ください。
 http://www.opengis.co.jp/htm/kako_mail/mail_mag_091.htm



いったいこの作業をすることで、どんなメリットが生まれるのか？ と、
思われるかもしれませんが、それでは、早速 TNTmips をそのままにし
まして、ACCESS 側のテーブルを書き換えてみましょう。

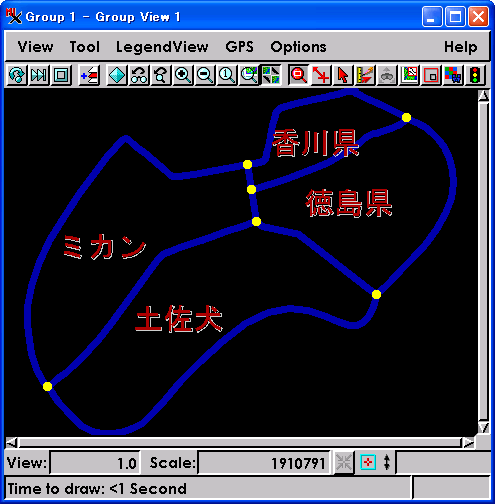

▼例えば 高知県を「土佐犬」、愛媛県を「ミカン」と書き換えてみます。




▼ACCESS のテーブルを上書き保存して、TNTmips 側で左上の Redraw
 ボタンを押し、再描画してみると...




■やはり、もとに戻したいので、再びテーブルの中身を書き換えて、
 Redraw すると...




このように、データの更新は普段使い慣れているデータベースソフトを
利用し、空間上にプロットする作業は GIS に任せるといった、分業が
可能になります。


●


この ODBC を利用しますと、例えばこんなことができます。

今度の ACCESS データには、このようなテーブルがあったとします。




フィールド１が Ｘ座標、
フィールド２が Ｙ座標、
フィールド３が Ｚ座標、
フィールド４が 選手名

です。

この座標は、国際試合と同じ 105m×68m の大きさで作成した、サッカー
フィールドに合わせて入力しています。
(お手製のサンプルデータはこちらからダウンロードできます)
http://www.opengis.co.jp/img/faq/soccor/Field.zip [約0.1MB]

このテーブルを ODBC 経由でデータベーステーブルとしてリンクして、
サッカーフィールドベクタデータの上に、ピンマップ表示として重ねます。
(この場合、通常の Process/Import-Export... 機能にて、DataBase の
 ODBC 機能を選択して、リンクする必要があります)

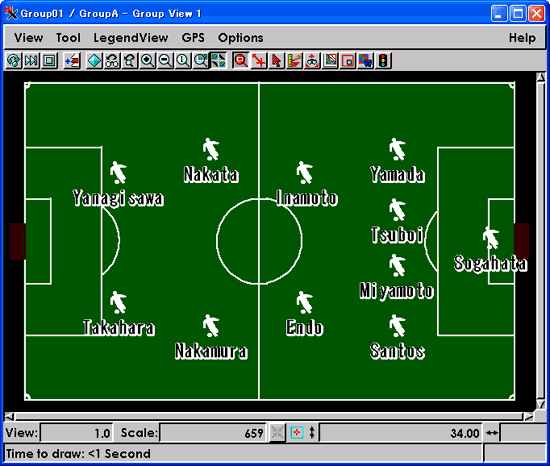

▼細かな作業内容は省略させていただきますが、結果として、このように
データベースの情報が空間データとしてプロットされます。

 [真上から見ると]




 [3D にすると]




▼さて、ここで ACCESS 側のテーブルを書き換えてみましょう。
 今回は、「Nakata」を「中田」に変えてみます。




▼そして、TNTmips 側を Redraw すると、文字が確かに変わりますね。

 [真上から見ると]




 [3D にすると]




▼同様に選手全員を日本語に変更してみます。




▼次に、ACCESS のテーブル側で、中田のＸ座標を 40→30 に変更してみま
 しょう。




■TNTmips 側で、Redraw すると、このように、中田が前へ進みますね。





属性がリアルタイムに変化するという場合であれば、ラスタやポリゴン等
の GIS データとリンクを張る、最初にご紹介した四国の例で十分ですが、
座標そのものが移動する場合は、このようにリンクしたデータベースその
ものをプロットするピンマップテクニックを使う方法もあります。

ちょっと、ODBC を使ってみたくなりましたでしょうか？



サッカーのようなスポーツも、空間的に扱えば、れっきとした GIS データ
です。たまには、このような使い方をしてみると面白いかもしれませんね。




但し、おいおい、全員ボール持ってるぞ!!
とか、突っ込まないでくださいね。







今週の新プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　もっと気軽にデータベース・テーブルをチェックしたい...
"

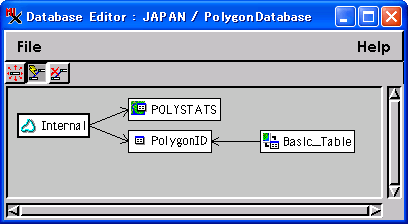

"　テーブル同士の繋がりをグラフィカルに表現する、Database Editor
"　を起動するには、通常メインメニューより Edit/Attributes Databases...
"　を実行しますが、GIS データの閲覧中にテーブルを確認する際は、
"　いちいち、データベースオブジェクト名を指定したりと非常に不便です。
"
"　そんなときは、いつもの Group Controls ウィンドウから Database
"　Editor を直接起動してみましょう。多少わかりにくいのですが...
"
"
"　▼まず、Display/Spatial Data... を実行して、GIS データを表示
"　 します。
"
"　▼Group Controls ウィンドウより、確認したいデータベースを持つ
"　 レイヤを確認し、その行の青矢印マーク(Show details)をクリック
"　 します。
"
"　▼さらに、表示したい要素(ラインやポリゴン)の行にあります
"　 Make Table/Form ボタンより Edit Relations... を選びます。
"
"　
"
"
"　■これだけで、データ閲覧中に、そのデータが使用するデータベース・
"　 テーブルをグラフィカルに確認することができるんです。
"
"　
"
"
"　一度知ってしまうと、この方法のほうが圧倒的に便利ですね。
"
"
""""  隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信  """"




New Things 最新情報
=================================================================
=
=　TNTmips の紹介ページを更新【 TNT 製品紹介 】
=　http://www.opengis.co.jp/htm/catalog/catalog.htm
=
=　TNTmips の基本操作を更新しました 【TNTmips の基本操作】
=　http://www.opengis.co.jp/htm/basic/title.htm
=
=================================================================




■■■■■■　今　年　も　テ　キ　ス　ト　販　売　中 !!　■■■■■■

昨年部数限定でご提供しました「リモートセンシングテキスト」の改訂版を
今年も作りました!!　しかも、値段は安く、中身は濃くなりお買い得です!!

同時に、TNTlite の日本語解説セットも、オープンGIS 独自パッチや、
北海道地図さんの GISMAPTerrain サンプルデータと共にリリースしました。

詳しい内容はこちらをご覧ください。
http://www.opengis.co.jp/htm/info/book.htm

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■





バグ・トラブル情報
???
???
???　国土地理院さんが提供している、数値地図2500[空間データ基盤]
???　を使われていますか？
???
???　このデータは、TNTmips でも Process/Import-Export... 機能にて
???　SDF という名前の形式としてインポートすることができます。
???
???　しかし、うまく読み込めないという現象がいくつか確認されており
???　まして、何度か修正を重ねてきましたが、その中でも一番大きなエ
???　ラーである、XY 座標の反転現象がようやく修正されました。
???
???　●
???
???　この現象は、日本独自の平面直角座標系という座標系の XY座標の
???　向き(X:経度方向/Y:緯度方向)が、通常の GIS が考える XY(X:経度
???　方向/Y:緯度方向) と逆転していることに起因するエラーでした。
???
???　但し、今までは XY 軸を逆に読み取っていましても、最終的に四隅
???　に与えられますコントロールポイントが正しいために、表示上はほ
???　とんど問題ありませんでした。
???
???　けれど 実データのXY座標が逆転しているので、数値地図2500 の
???　データ単独で表示したときには XY が逆転してしまいます。　どう
???　しても、一度座標を置き直す Warp 処理が必要だったのですが、
???　今回の修正で、そのままデータを利用することが可能になりました。
???
???　
???
???
???　もし、数値地図2500[空間データ基盤] データをインポートされる
???　場合は、大変お手数ですが、マイクロイメージ社のサイトより、
???　最新版(27Aug03以降)の修正パッチを充てていただけますでしょうか。
???　http://www.microimages.com/freestuf/tntpatch/
???
???　また、詳しいパッチの充て方につきましてはこちらのサイトをご覧
???　ください。
???　http://www.opengis.co.jp/htm/patch/patch.htm
???
???
???　数値地図2500[空間データ基盤] 中部圏・その他の地域のデータ対応
???　につきましては、もう少々お待ちください。
???
???　よろしくお願いいたします。
???
???
???
???
