オープンGIS
テクニカル・サポート専用メールマガジン
第91号「 テ ー ブ ル を つ な ぐ 矢 印 の 向 き っ て ？ 」
#################################################################
株式会社 オープンGIS
" データベース " と聞くと、なんだか難しそうですね。
でもでも、実際はかなり直感的なものです。
たくさんのテーブルがあって、それぞれで共通の何かをつないでいく...
単純にそれだけです。ただ、なかなかその作業にたどり着くまでに至る過
程が長すぎるのか、難しいという印象が強くなってしまうのもまたデータ
ベースなのかもしれません。
さて、今週のテーマですが、データベースは情報と情報を「繋ぐ」という
事が一番重要になります。そして、その情報と情報を「繋ぐ」という作業
の中で「何を中心に考えていくか」という事が更に重要となります。
やたらめったら繋げば良いというものではありません。
たくさんの情報の中から注目すべきものを決めて、そこからデータベース
の世界を広げていく。その注目すべき情報をデータベースの世界では
「プライマリ・キー(主キー)」と呼びます。
必ずしもプライマリ・キーがひとつとは限りませんが、ちょうど大都市の
メインステーション(東京や京都や博多など)のように、その駅に向かう
上り列車の矢印は一ヶ所に集中する。そういう役割を持った情報を置く
ことで、秩序だったデータベースを構築することができるのです。
●
さて、またもや前置きが長くなってしまいましたが、TNTmips でデータ
ベースを構築する際の、「情報の繋ぎ方」について具体的にご紹介いた
しましょう。
ここに、３つのポリゴンで構成されたベクタデータがあります。
各ポリゴンには、一つのテーブル(TABLE_1)が付いていまして、勝手につ
けましたポリゴンの ID 番号と、名前が登録されています。
ですので、ポリゴンに対してラベルを簡単に表示することができるのです。
●
さて、このベクタデータに、エクセルで作成したテーブル(TABLE_2)を
新しく追加しました。先ほどの TEST_1 テーブルと同じ ID のフィールド
がある以外はまったく別の情報が書き込まれております。
まだ最初の段階では、この TABLE_2 テーブルは、ポリゴンとはまったく
繋がりのない状態ですので、TNTmips のデータベース設定ウィンドウでは
このように表示されます(Edit/Attribute Databases...)。
あとは、TABLE_1 テーブルと TABLE_2 テーブルで共通する ID 番号に対
してを「繋ぐ」作業をすれば、ポリゴンとTABLE_1、 TABLE_1とTABLE_2
と数珠繋ぎのデータベースが完成するわけですが、その「繋ぎ方」には
２種類の方法があります。
・TABLE_1 → TABLE_2
・TABLE_2 → TABLE_1
TNTmips で２つのテーブルを「繋ぐ向き」とは、どちらの方向で繋ぐの
が正しいのでしょうか？
まず、重要なことは、プライマリ・キーがどこについているかということ
です。今回の場合は、すでにポリゴンとの関係付けがされている TABLE_1
の ID というフィールドが、情報と情報を繋ぐ際の、メインステーション
「プライマリ・キー」です。
そうしますと、情報の繋ぐ方向は必然的に、TABLE_2 → TABLE_1 の向きに
なると想像できますね。
では早速繋いでみましょう。
●
【 TABLE_2 → TABLE_1 の場合】
矢印をドラッグしながら、TABLE_2 から TABLE_1 へとつなぎますと、
それぞれのテーブルの設定はこのように変化します。
そして、結果としましては、ポリゴンと TABLE_2 の情報は見事に繋がり
ます。
続いて、逆方向から繋いでみましょう。
【 TABLE_1 → TABLE_2 の場合】
同じように、今度はプライマリ・キーのある TABLE_1 から TABLE_2 へ
矢印を繋いでいきます。それぞれのテーブルの設定はこのように変化し
ます。
よく見てみると、矢印は、TABLE_1 → TABLE_2 と引っ張ったはずなのに
いつのまにか TABLE_2 → TABLE_1 へと戻っています。つまり、自動的に
TNTmips がプライマリ・キーを認識して、結果としては先ほどと同じ
「繋がり」になるわけです。
では、どっちの向きでもいいじゃないか!! と思われるかもしれませんが、
ちょっと注意が必要です。それは、どちらのテーブルにも、プライマリ
・キーを設定した場合です。
【 TABLE_1 → TABLE_2 の場合】
ちょうど、東京とニューヨークを繋いだように、どちらの方向が上りなの
か、下りなのかの判断が難しいテーブル同士を繋ぐ場合、気をつけなければ
なりません。ためしに、TABLE_1 → TABLE_2 と矢印を繋ぎながら、あえて
TABLE_2 側でもプライマリ・キー設定を与えてみます。
そうしますと、ご覧のとおり TNTmips が混乱して、うまく繋げてくれな
い場合があるのです。
●
なんだか、だんだん話が複雑になってきました。
結論としては「矢印の向きは プライマリ・キー の方向に引く」ことを
意識してくださいね。逆の場合でも、TNTmips が自動的に修正してくれる
機能はありますが、まかせっきりにすると、トラブルが発生する可能性
もあるのです。
情報は単独で持っていても価値はありますが、たくさんの情報を繋ぐこと
で更なる価値がでてきます。
どうぞデータベースの世界を活用してください。
また、今回ご紹介した情報の「繋ぎ方」には、まだまだ面白い話題がたく
さんあります。それにつきましては、またメルマガにてご紹介いたします。
今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
" ２つのラスタを一度に表示すると、どちらかが上に重なりますので
" １つのラスタしか見えません。勿論、レイヤの重なり具合を変更すれ
" ばよいのですが、それもまた面倒ですね。
"
" そんなときに便利なのが「 View in View 」機能。
"
"
" Group View ウィンドウの右上にあります、View-in-View ボタン
を
" 押し込みますと、画面上に四角い枠が現れます。
" この枠の中には、上のレイヤに四角い穴を開けたように、下のレイヤ
" を見ることができます。海底観光用ボートの船底みたいな感覚ですね。
"
"
"
"
" ラスタもベクタも、CAD でもできますし、複数レイヤの場合は、
" どのレイヤまで穴を開けるか、凡例のチェックで設定可能です。
"
" また、右クリックすると、外側と内側の見え方が逆転しますよ。
"
"
"
"
"""" 隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信 """"
New Things 最新情報
=================================================================
=
= カタログを更新・追加しました 【TNT Information カタログ 】
=
http://www.opengis.co.jp/htm/catalog/tntinfo.htm
=
=================================================================
バグ・トラブル情報
???
???
???
??? 最新のパッチを充てますと、条件によっては
??? 無料版 GIS である TNTlite への切り替え時に、
??? アクティベーションコードを要求してくる場合があります。
???
???
???
??? これは、ver6.8 から本格的に導入される、ライセンス管理システムです。
??? 次期 TNTmips からは、TNTlite として利用する際には、
??? このアクティベーションコードを必要とします。
???
???
???

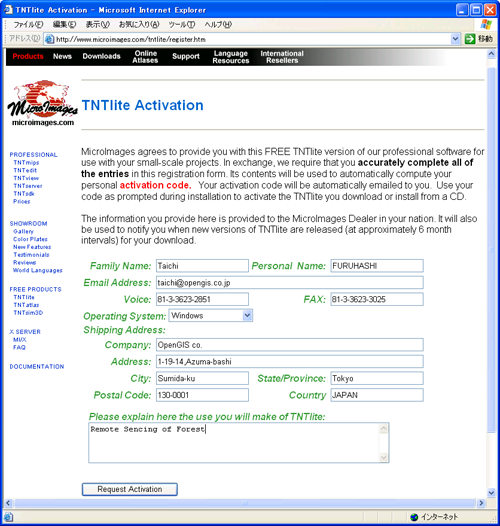

??? 入力ウィンドウが現れましたら、右下の Register... ボタンを押しまして、
??? マイクロイメージ社の登録サイトへアクセスしましょう。
??? [サイトアドレス http://www.microimages.com/tntlite/register.htm ]
???
???
???
???
??? 必要事項を記入後、Request Activation ボタンを押しますと、次のような
??? メールがマイクロイメージより送られてきます。
???
???
???
??? このメールの下にあります Activation: 行に書かれている
??? 25(スペースも入れると29)文字のコードをウィンドウに入力します。
???
???
???
??? (ちなみに、コードは３日間だけ有効です)
???
???
??? 突然、見たこともないウィンドウの登場でびっくりしてしまいますが、
??? 今後度々登場するかと思いますので、「アクティベーション・コード」
??? という言葉だけ、記憶にとどめていただけると幸いです。
???
??? よろしくお願いいたします。
???
???
???
???
