第238号「 国 土 数 値 情 報 メ ッ シ ュ デ ー タ を 読 む（２）」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS



先週は、群馬県の気候値国土数値情報メッシュデータをＣＳＶファイル
として保存した後、TNTmips にデータベーステーブルとしてインポート
しました。

今週は、３次メッシュを作成して、テーブルとリンクします。


２）３次メッシュの生成

日本全国は緯度経度を基準にした標準地域メッシュで区切られています。
http://www.opengis.co.jp/htm/basic/mesh_polygon.htm#FIRST

CSVファイルを見て、群馬県の１次メッシュコードを調べると、

5538 5539
5438 5439
5338

の５個の１次メッシュにまたがっています。ちなみに、下２桁に100を足
した数字が左下隅の経度です。--> 138度, 139度
上２桁を1.5で割った数字が緯度です。--> 35度20分, 36度, 36度40分


では、３次メッシュ生成ＳＭＬをダウンロードします。
http://www.opengis.co.jp/sml/make_3rd_Mesh_v70.sml
このＳＭＬは１次メッシュコードを入力して、その範囲内の３次メッシ
ュ(ベクタ)を生成します。

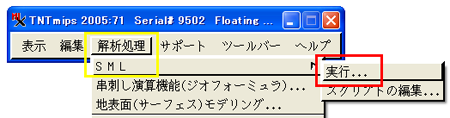

▼「解析処理」>「ＳＭＬ」>「実行...」を選びます。

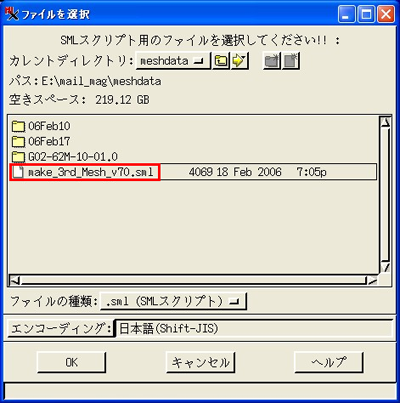

▼ ダウンロードしたファイルを選びます。




▼「プロンプト」が出ます。



まずは最初の 5538 を入れて、[ OK ] ボタンを押します。

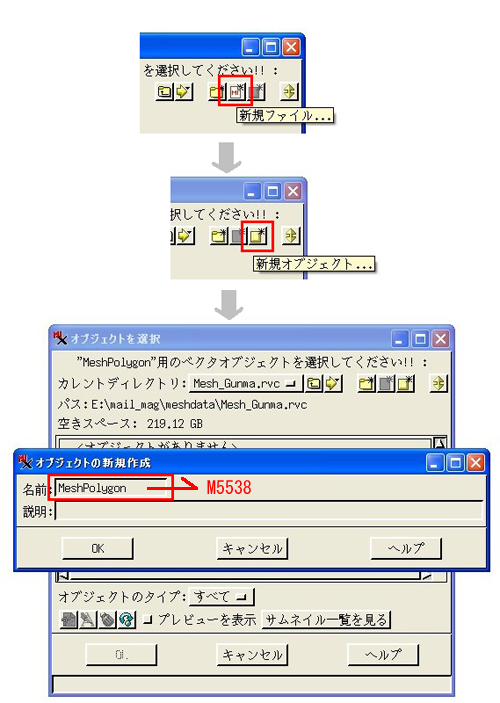

▼「オブジェクトを選択」のウィンドウが出ます。出力のプロジェクト
ファイル名、オブジェクト名を与えます。デフォルトのオブジェクト名
は "MeshPolygon" です。ここでは "M5538" と変更しました。

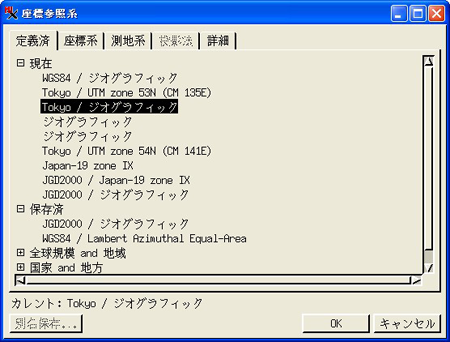

▼ 次に座標系を指定するウィンドウが出ます。データは"日本測地系"で
したので "Tokyo/ジオグラフィック"を選びます。




V70以降での緯度経度の設定のし方が分からないときは、こちらを参照し
てください。
http://www.opengis.co.jp/htm/basic/v70_georef.htm#latlon


▼ 以上で選択は終了です。15秒ほどで"Finish" ウィンドウが出ます。

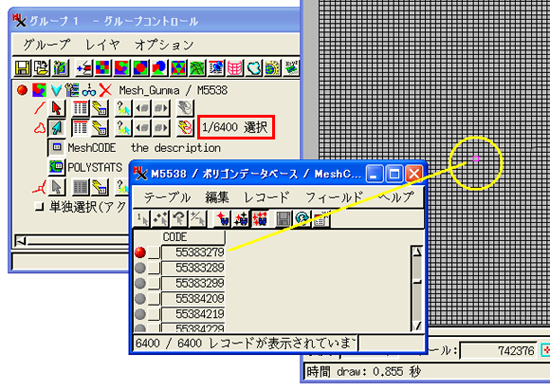

出来たベクタデータを「表示」>「空間データ」で確認してみました。




ポリゴン(メッシュ)の数は6,400個です。MeshCODEテーブルのCODEフィー
ルドには各メッシュの１次(4桁)＋２次(2桁)＋３次(2桁)の合計8桁のメ
ッシュコードが付いています。

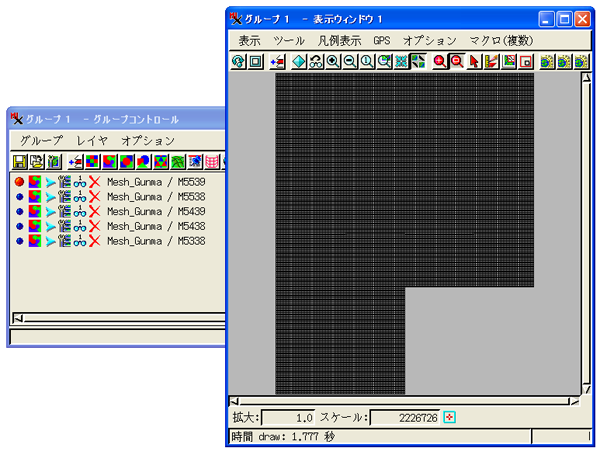

▼ 上の手順を繰り返して、残り４個の１次メッシュを作ります。２回目
からは前のプロジェクトファイルを覚えています。

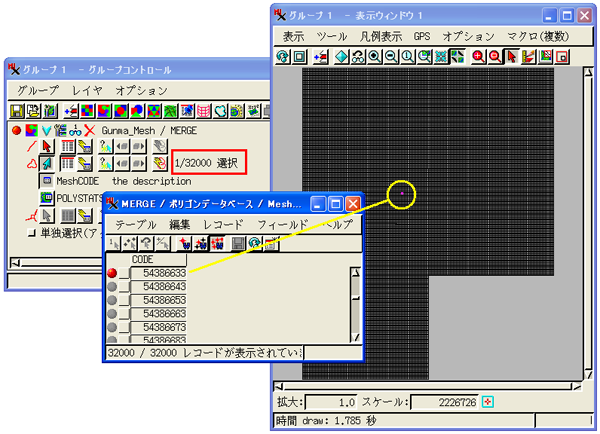

▼ 作成した５個の１次メッシュを１つに結合します。「解析処理」>「
ベクタ」>「マージ...」を使用します。ポリゴン数 6,400 x 5 = 32,000
個のメッシュが出来ました。





３）テーブルとメッシュのリンク

ベクタへのテーブルのコピーは、これまでは表示して行いましたが、専
用のメニューもありますので、今回はその方法をご紹介します。

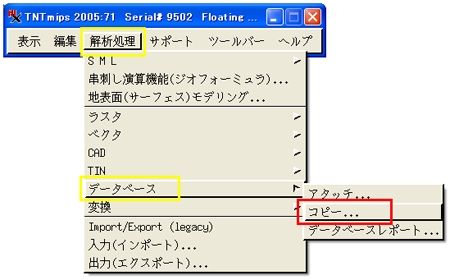

▼「解析処理」>「データベース」>「コピー...」を選びます。

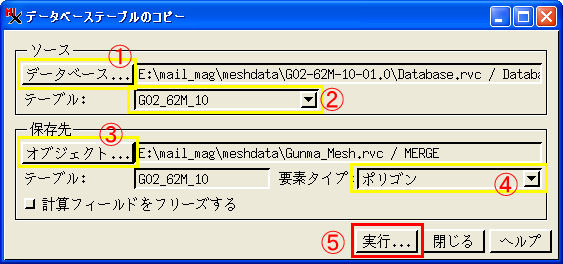

▼① ソースの[データベース...] ボタンを押し、先週取り込んだ気候値
メッシュのデータベースを選択します。②テーブルを選択します。③保
存先の[オブジェクト...] ボタンを押して、コピー先のオブジェクトを
選びます。④コピー先の図形種別を選びます。⑤最後に[実行] ボタンを
押します。




▼ [閉じる] ボタンを押します。

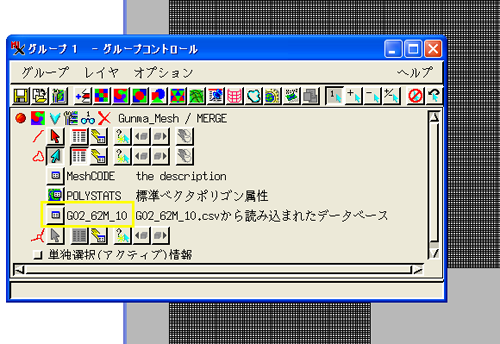

メッシュデータを表示します。ポリゴンのところにテーブルがコピーさ
れています。

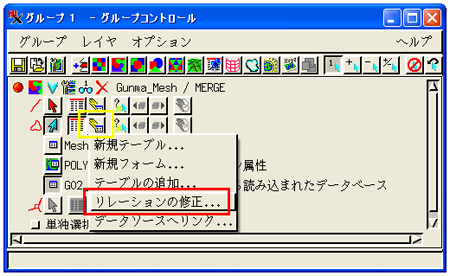

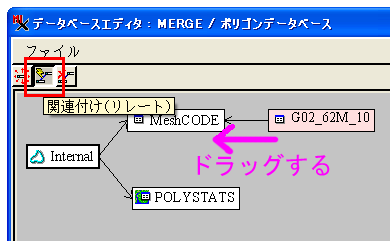

▼「リレーションの修正...」を使って２つのテーブルを関連付けします。

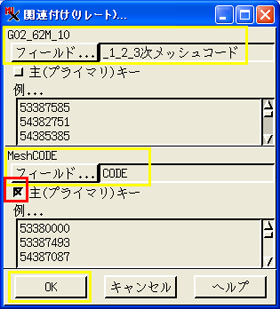

▼ MeshCODEに向かってドラッグして、




CODEフィールドを主キーにします。





以上で終了です。国土数値情報「気候値」メッシュデータが出来ました。

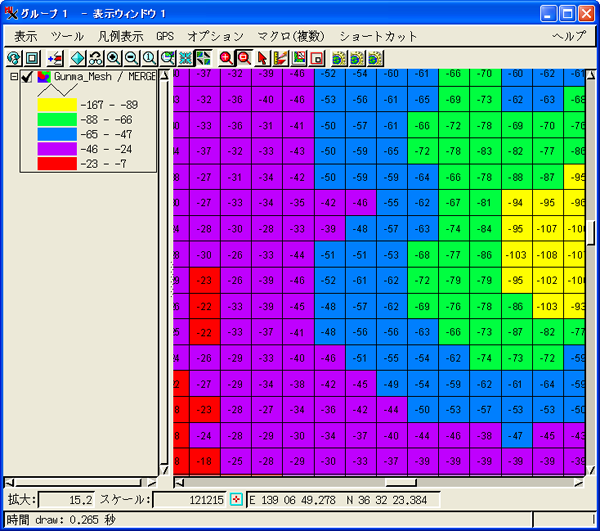

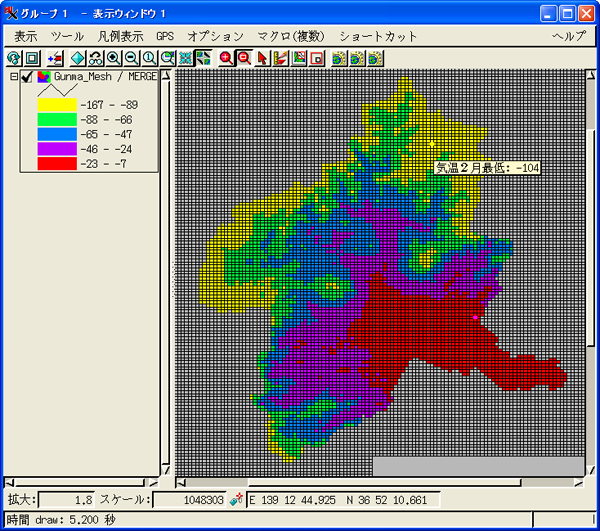

２月の最低気温について主題図表示をしてみました。

(全体)




(拡大)




なお、気温の単位は 0.1(度C)です。






□■Ｔｉｐｓ□■
===============================================================

複雑だけど、便利なスクリプトを１つ紹介します。

このスクリプトは、既存のラインに沿って断面を表示してくれます。
http://www.opengis.co.jp/files/SC1006/SC1006.html
グラフ中の十字線は、カーソルの位置を表します。

(SMLのダウンロードはこちら)
http://www.microimages.com/sml/LineProfileGraphTip.htm


▼ 表示ウィンドウにラスタ(DEM)とラインのデータをセットします。

▼「グループ」メニューから「編集コントロールスクリプト」を選択し
ます。

▼ ダウロードしたSMLを開きます。スクリプトの表示を確認して、その
まま[OK] ボタンで閉じます。

▼ グループを保存します。

▼ 一度グループコントロールウィンドウを閉じます。再度そのグループ
を開きます。(これはSMLの実行に際して一度初期化が必要なためです)。

あとはラインの上にカーソルを持っていくだけです。ラインに沿った断
面を表示します。

===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

MacOS X 版(V71)において、標準属性の更新が正しく行なわれません。こ
れはマック版のみのバグであり、Windows版では問題ありません。マイク
ロイメージ社も確認済みです(2006/2/14)。【エラー番号】PAT9931E

関係するメニュー：
①「空間データエディタ」>[操作ツール] >「標準属性の更新」メニュー
②　および「バリデート(トポロジーの更新)」メニュー
③「解析処理」>「ベクタ」>「属性」>「標準属性...」
④「解析処理」>「ベクタ」>「バリデート(トポロジーの更新)...」

I could reproduce the problem you mentioned in the Spatial Data
Editor and Vector standard Attributes processes where standard
attributes are not updated. Please note that this is a MAC only
problem; I am not able to reproduce this problem on PC. I have
submitted the following error:

PAT9931E Standard attributes table is not updated

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
