OpenGIS Mail Magazine for Technical Support Users      2004/10/22
Keywords: OpenGIS,TNTmips,NeaestPolygon,SML,Copy&Paste,v70,MacOSX


オープンGIS
テクニカル・サポート専用メールマガジン

第173号「　 　一　番　近　い　ポ　リ　ゴ　ン　を　探　せ　！　　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS




手当たり次第にアタック！！

なんて、人間がやると非常に非効率ですが、世の中には文句一つ言わず
にやってくれるものがあります。それがコンピュータ。行うべき動作を
すべて指示すれば、あとは一晩でも二晩でも徹夜で延々と計算してくれ
ます。

ＧＩＳも同じです。

今普及しているＧＩＳアプリケーションのほとんどは、メニューとボタ
ンを選択することで、様々な機能を利用することは可能ですが、まった
く同じ操作を100回やりなさい！ とか、1000回やりなさい！ と言われて
も、ちょっとやりたくないですよね。例えば「100地点のポイントと100
個のポリゴンを、すべての組み合わせで距離計算しなさい！」という、
仕事が発生したとします。100個のポイントと100個のポリゴンですから、
組み合わせを考えると10000回も計測しなければならない！

今週はこの処理を、ＳＭＬという言語を使って手当たり次第に測定させ
ましょう。


●


まず、今回のサンプルデータを確認してみましょう。

小笠原の母島周辺に散らばるポイントベクタと、母島周辺の海岸線ポリ
ゴンベクタを用いました。

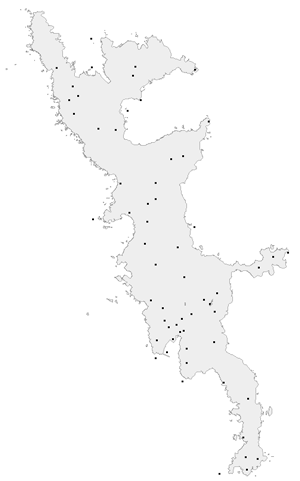

２つのベクタデータを重ねるとこんな具合です。





このデータを使って、次のような処理を考えました。

　(1)あるポイントから、すべてのポリゴンの中心点に向かって線を引く。
　(2)発生した線の長さを比較して一番短いラインを求める。
　(3)そのラインだけを保存する。
　(4)(1)～(3)までの処理をすべてのポイントで行う

今回、ポリゴンの内側に含まれるポイントは処理の対象外となっています
ので、この処理の具体的な利用方法は、例えば「現在、海にいるすべての
船が、それぞれ一番近い島に移動する場合の距離を求める」なんてことに

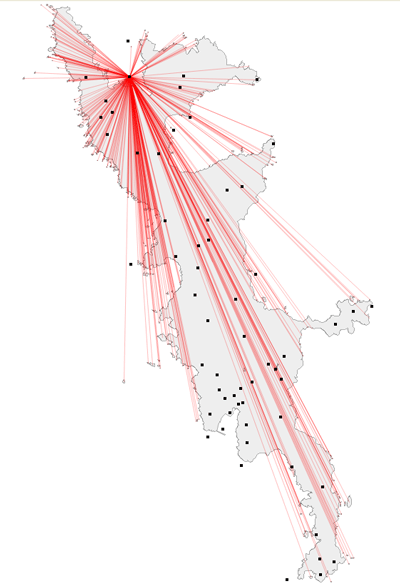

利用できます。試しに、あるポイントからすべてのポリゴン中心へ線をひ
くと、このように放射状のデータが作成されます。

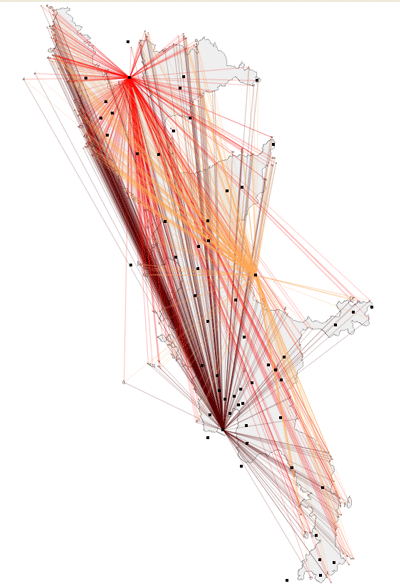

同じ処理をたくさんのポイントで行うと、当然、このようにゴチャゴチャ
になります。煩雑すぎて、情報が読み取りにくいですね。




そこで、最終的には一番短いラインだけを抽出する事までをＳＭＬで処理
してしまいましょう。こうすることで、放射状のゴチャゴチャ図からは開
放されます！







●


解説が長くなってしまいましたので、具体的な処理方法をご紹介いたし
ましょう。まずは、こちらから最短距離ポリゴン測定ＳＭＬをダウンロー
ドしてください。

p2pDistance_v10.sml [80KB]
http://www.opengis.co.jp/sml/sml_basic/vector/p2pDistance_v10.sml



▽メインメニューより [解析処理]＞[ＳＭＬ]＞[実行...] をクリック。

▽<最近隣ポリゴン測定ＳＭＬ ver1.0>ウィンドウが登場。




▽左端の歯車ボタンをクリック。

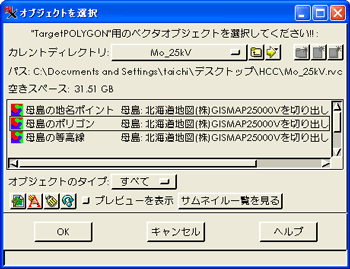

▽<オブジェクトを選択>ウィンドウで、最初にポイントベクタを選択し
 て [OK] ボタンをクリック。




▽再度<オブジェクトを選択>ウィンドウが登場するので、ターゲットの
 ポリゴンベクタを選択して [OK] ボタンをクリック。

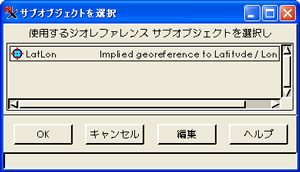

▽<サブオブジェクトを選択>ウィンドウで、ジオリファレンスを聞いて
 きますので、用いているデータが使用しているジオリファレンスを選択
 して [OK] ボタンをクリックします。

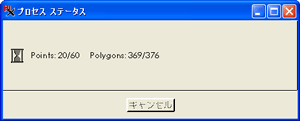

▽これで、処理が始まります。ポイント数とポリゴン数が多いと、かなり
 時間がかかりますので、この時間に別の作業をしてしまいましょう。




■測定が終了すると、p2pDistance_v10.sml が置いてありますフォルダの
 中に、PointToPolygonLines.rvc という名前のファイルが生成されてい
 るはずです。この中に、ポイントとポリゴンを結んだラインベクタやそ
 の中の最短ラインだけを集めたベクタオブジェクトが格納されています。


●

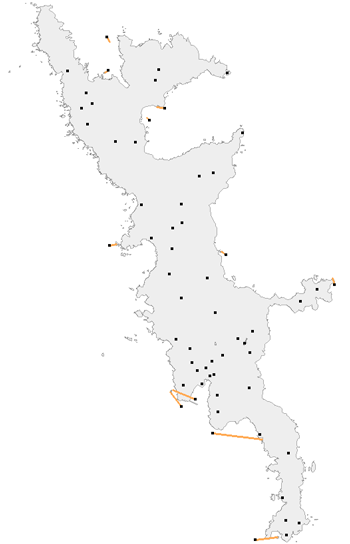

早速、出力結果を確認してみましょう！




この処理の一番の欠点は、真ん中にどーんとあります母島本島の海岸線
にうまく対応し切れていない点です。なぜならば、母島海岸線ポリゴン
の中心が、海岸線から遠く離れているため、本当は母島のほうが近いに
も関わらず、ちょっと離れた小島へとラインが引かれてしまいます。

この部分を改良すると、より実用性の高いＳＭＬのなるのかもしれません。
そういう意味で、まだまだ発展性のある再近隣ポリゴン処理ですね。

もちろん作者の修行もまだまだ足りませんが...








今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　文字のコピー＆ペーストのショートカットがわからない！
"
"
"　TNTmips は、X-Window システムを利用していますので、ver6.9 まで
"　は、文字のコピー＆ペーストを扱う場合も、ショートカットキーがち
"　ょっと特殊でした。でも、ver7.0 からはよくある Ctrl+c や Ctrl+v
"　といったコマンドに切り替わります。
"
"　           　　   コピー /  カット  / ペースト
"　TNTmips ver6.9: Ctrl+Ins / Shit+Del / Shift+Ins
"　TNTmips ver7.0: Ctrl+c   / Ctrl+x   / Ctrl+v
"
"　MacOSX では、Ctrl キーが Apple キーに置き換わります。
"
"　           　　   コピー /  カット  / ペースト
"　TNTmips ver7.0: Apple+c  / Apple+x  / Apple+v
"
"　但し、MacOSX版では、まだ日本語文字のコピー＆ペーストには対応
"　していません。
"
"　(メルマガ第69号を改良)
"
"
""""  隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信  """"




New Things 最新情報
=================================================================
=
=　数値地図25000地図画像のインポータ改良! 【ＳＭＬスクリプト】
=　http://www.opengis.co.jp/htm/basic/topo25000.htm
=
=　数値地図50000地図画像のインポータ改良! 【ＳＭＬスクリプト】
=　http://www.opengis.co.jp/htm/basic/topo50k.htm
=
=　数値地図200000地図画像のインポータ改良! 【ＳＭＬスクリプト】
=　http://www.opengis.co.jp/htm/basic/topo200k.htm
=
=　ver7.0用の日本語メニューが公開されました！【日本語メニュー】
=　http://www.microimages.com/i18n/locales/Japanese/v700.htm
=
=　第167号「地形図っぽいのがお好き？」【メルマガ】
=　http://www.opengis.co.jp/htm/kako_mail/mail_mag_167.htm
=
=================================================================




■■■■■■　今　年　も　テ　キ　ス　ト　販　売　中 !!　■■■■■■

昨年部数限定でご提供しました「リモートセンシングテキスト」の改訂版を
今年も作りました!!　しかも、値段は安く、中身は濃くなりお買い得です!!

同時に、TNTlite の日本語解説セットも、オープンGIS 独自パッチや、
北海道地図さんの GISMAPTerrain サンプルデータと共にリリースしました。

詳しい内容はこちらをご覧ください。
http://www.opengis.co.jp/htm/info/book.htm

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■





バグ・トラブル情報
???
???
???
???　MacOSX 版の動作が遅い!!
???
???
???　次期バージョンである ver7.0 の開発版をすでに御利用の方も
???　いらっしゃると思いますが、９月以降に公開されました、MacOSX 版
???　TNTmips の動作が以前より遅くなった!! との指摘がありました。
???
???　確かに、９月に入ってからの公開された MacOSX 版 TNTmips ver7.0
???　は起動時間や、各ウィンドウの表示速度が遅く、ストレスを感じて
???　もおかしくない状況でした。
???
???　ただ、10月に入ってからはかなり最適化されてきたのか、動作が機敏
???　になってきています。ただ、なかなか口で言っても信用されませんの
???　で、試しに、同一環境で 2004年9月15日開発版、2004年10月13日開発
???　版、2004年10月19日開発版の３種類で実行速度を計測してみました。
???
???　それぞれの項目は３回計測した平均値です。
???
???　　2004年 9月15日開発版：1)40.3秒、2)10.3秒、3)6.5秒
???　　2004年10月13日開発版：1)14.0秒、2) 4.6秒、3)6.7秒
???　　2004年10月19日開発版：1)12.0秒、2) 4.6秒、3)6.8秒
???
???　　1)TNTmips 起動時間、2)[表示]＞[空間データ...] 起動時間、
???　　3)[サポート]＞[タイミング...]機能の[ステータスの表示]モード
???　　で、1000回繰り返し時間の計測
???
???　ウィンドウの表示など、ＧＵＩに関わる動作が格段に良くなってい
???　ます。ただ、内部的な演算処理は、それほど変わってないようです。
???
???　もし、お使いの TNTmips ver7.0 MacOSX版の動作がどうも遅いな？
???　と思われましたら、こちらのサイトより、最新の開発版(19Oct04以
???　降) をダウンロードしてお試しいただけますでしょうか。
???　http://www.microimages.com/freestuf/tntpatch/DV70.htm
???
???　お手数おかけしますがよろしくお願いいたします。
???
???
???
???
