あっち！ こっち！

以前、トルコの北にある「アッチャコッチャ」という街に行ったとき、
意味もなくいろいろな方向に指を差しながら街の名前を叫び、一人喜ん
でいましたが、方向を表現するときに効果的なのは、やはり「あっち！」
と指で示すのが一番です。もちろん、ＧＩＳでも同じで、方向の情報を
数字で示すことも出来ますが、矢印で示すほうが、相手にしっかり伝わ
ります。

先週、水の流れる方向を示すためにこのような表現をしたところ、




TNTmips で矢印を表示させることは可能なのか？ という質問をいただき
ました。答えはＹｅｓ！なのですが、ちょっとややこしい。

そこで、今までメルマガでご紹介しました情報も含めまして、方向を示す
ラスタから矢印分布図を作成する手順についてまとめてみました。


●


まず、サンプルデータをご紹介します。

先週から何度も登場しておりますが、流水解析によって求められました
傾斜方位ラスタ(＝流水方向ラスタ)を今回も使用します。ラスタの値は
１～８まで、北東を１として東を２、南東を３...、最後に北が８となる
方位の情報が記録されています。




　北西(７)　北(８)　北東(１)
　　西(６)　　＋　　東(２)
　南西(５)　南(４)　南東(３)

数値として見るとこうですね。




この数値を利用して矢印分布図を作成します。


●


【ラスタ→ポイント変換】

まず、ラスタのままでは矢印表示が難しいですので、最初は、ラスタを
ポイントベクタに変換します。丁度、メルマガ第83号の「ラスタで考え
る人、ベクタで考える人」でご紹介いたしました、ラスタ→ポイントベ
クタ変換ＳＭＬを使うと非常に便利です。
http://www.opengis.co.jp/htm/kako_mail/mail_mag_083.htm

▽直接ＳＭＬのダウンロードはこちらから
 http://www.opengis.co.jp/sml/sml_basic/raster/raster2points_v10.sml

▽メインメニューより [解析処理]＞[SML]＞[実行...]を起動して、
 ＳＭＬを実行しましょう。




■最終的にラスタの値がＺとして与えられた、ポイントベクタが生成さ
 れます。







【カートスクリプトの埋め込み】

今度は、生成したポイントに、カートスクリプトを埋め込みまして、複雑
な形状を表示するよう設定します。この辺りの話題については、メルマガ
第48号「矢印で、表現手法がグンとアップ!!」で詳しく触れています。
http://www.opengis.co.jp/htm/kako_mail/mail_mag_048.htm

▽いつものようにメインメニューから[表示]＞[空間データ...]　[２次元
 グループの新規作成] 機能で、生成したポイントベクタを読み込みます。

▽次に、以下のカートスクリプトファイルをダウンロードします。
 http://www.opengis.co.jp/img/faq/arrow/CS_ARROWs.rvc [0.1MB]

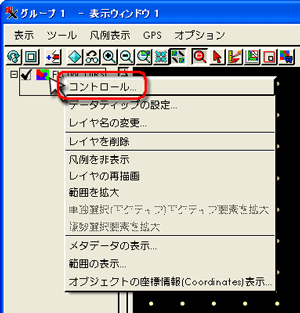

▽<グループ表示ウィンドウ>の凡例表示で右クリックメニューを表示し、
 [コントロール...] メニューで <ベクタレイヤコントロール>ウィンドウ
 を表示。




▽[ポイント]タブのスタイル:欄を [スクリプトを使用]に切り替え、
 [指定...]ボタンをクリックします。




▽<クエリエディタ>ウィンドウのメニューより [ファイル]＞[開く]＞[RVC
 オブジェクト...]を選択し、ダウンロードしましたカートスクリプト
 ファイルの中から "矢印その１" を選択して [OK] ボタンをクリック。




▽なにやら、複雑なプログラムが現れますが、変更部分は２箇所だけで
 すのでご安心ください。

▽スクリプトの中の角度を意味する数値として、ポイントデータの内部
 データを意味する Internal.Z を設定。 しかも、角度は北を360とする
 値のため、８方位→360方位に変更する 45 という値を掛け合わせます。


 設定例：

 ###################### Set Parameters ##############################
 # Read trend azimuth and plunge value from table.field
 AzTrend = Internal.z * 45                            ###### change to fit your data

▽また、スケールによって、矢印の大きさが変化しますので、この後
 何度か表示を試しながら、Scale の値を変えてみてください。

 設定例：

 # This variable defines the denominator of the intended map scale.
 # It is used as the basis for defining line width and symbol size.
 # Example: for 1:24,000 map scale, Scale = 24000
 Scale = 70

■以上の設定がすべて終わりましたら、<クエリエディタ>ウィンドウの
 右端にあります [OK] ボタンをクリックし、<ベクタレイヤコントロール>
 ウィンドウも [OK] ボタンを押して閉じましょう。
 ポイント数が多いと時間がかかりますが、このように表示されます！




●


そもそも、カートグラフとは何ぞや？とか、カートスクリプトってどんな
の？ という情報や応用テクニックについてはメルマガ第134号の「属性に
合わせてマークを大きく!!」が参考になります。
http://www.opengis.co.jp/htm/kako_mail/mail_mag_134.htm

それぞれ単独ではメルマガでご紹介しておりますが、メルマガのバックナ
ンバーに蓄積されているテクニックの中から、引っ張り出して組み合わせ
れば、まだまだたくさんの事ができます！

是非、アッチャコッチャに眠っているネタを活用してみてくださいね！







今週の新プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　レイアウトの中に、方位を入れる方法がわからない！
"
"　確かに、レイアウト作成（メインメニューより [表示]＞[空間データ]
"　　[印刷用レイアウトの新規作成] を実行）モードでは、それぞれ、
"　地図を作成するときに必要な、[スケールバーの追加...]ボタンや、
"　[凡例の追加...]ボタンが用意されていますが、[方位の追加...]ボタ
"　ンというのがありません。
"
"　では、TNTmips は方位を入れられないのか？ といいますとそうでは
"　ありません。実は方位はＣＡＤデータとして用意されています。
"　ですので、専用ボタンではなく、他のＧＩＳデータと同様、新規２次
"　元グループを作成し、その中にＣＡＤレイヤとして、方位マークを配
"　置します。
"
"　じゃあ、そのＣＡＤデータはどこにあるのか？って。
"
"　それは、TNTmips のインストールフォルダです。
"　デフォルトは C:\Program Files\MicroImages\TNT_69 フォルダの中に
"　north.rvc というファイルがあります。この中にたくさん方位マーク
"　があります。
"
"　
"
"
"　しかも、レイヤを追加すると、小さくマークがプロットされるので

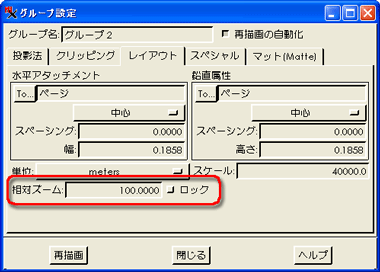

"　これまた注意！ グループ設定の相対ズームを 100倍くらいにすると
"　サイズ調整が行いやすいです。
"
"　
"
"
