クイズです。
地図作成者のことを英語でなんと言うでしょうか？


正解は Cartographer (カートグラファー)。
とすると、『カートグラフィックス(Cartographic)』はどんな意味でしょうか？

これは地図表現の総称を指す言葉です。


さてさて、最後に『カートスクリプト(CartoScripts)』は何でしょうか？
ここまできますと、ちょっとハテナマークが増えてきますね。ただ、
なんとなく地図表現をするためのスクリプトらしいということが想像
できます。

今週はこの、よくわからない『カートスクリプト』について
簡単にご紹介いたしましょう。


●


例えば、このようなデータがあったとします。

▽ポイントデータに属性として 10 から 50 の数値がついています。




▽参考までに属性テーブルの中身はこんな感じ。




これだけでは、あまり面白味がありません。
そんなときに登場するのがカートスクリプト。もう少しこの数値を楽しく
表現してみましょう。

大きな作業内容は次の３つです。

　作業(1): シンボルマークを作成 (お絵かき)
　作業(2): Display 機能でマークとして表示 (表示)
　作業(3): スクリプトを書き換えて属性を反映 (スクリプト修正)


目標は、シンボルマークの大きさを、属性の値に合わせて自動的に変更
する表現を、カートスクリプトで作ってみます。スクリプトというと難
しくて... とどうも敬遠されがちですが、すべてを１から作る必要はあ
りません。横着するところはどんどんラクをしてください。今週は特に
いかにラクをしてスクリプトを利用するか... に注目していきます。
ですので、スクリプトをいじるのはたった１行だけ。これなら簡単そう
ですね。


●


作業(1)『シンボルマークの作成』

▽メインメニューより [編集]-[スタイル...] を選択します。

▽[ファイル]-[新規作成]メニューを実行

▽左側の[ポイント]のボタンが押し込まれていることを確認

▽右側の[新規スタイル]ボタンをクリック。名前は好きな名前に変えて
　かまいません。

　


▽下に移り、ポイントの種類:欄を [ポイントシンボル] に変更

▽右側の新規シンボルボタンをクリック

▽<シンボルエディタ>が立ち上がります。

▽ここで、作りたいマークを作成します(詳細はここでは省きます)。
　詳しくは TNT入門「スタイルの作成と使用」をご参考ください。
　http://www.opengis.co.jp/getstartj/styles.pdf

▽マークができるとこのような状態です。

　


▽次に、このマークを保存します。[パターン]-[別名保存...]で名前を
　入力して、[OK]ボタンをクリック。

▽再度 <シンボルエディタ> に戻りまして、今度は[パターン]-[クエリ
　(*.QRY)として保存...]を選択します。

　


▽新規ファイルとして保存先を指定して、またまた <シンボルエディタ>
　に戻りますと、あとは[パターン]-[閉じる] で <スタイルエディタ>
　ウィンドウに戻ります(この段階で、作成したマークがスクリプトと
　して保存されました)。

▽今度は、作成しましたマークが選択肢の一つとして登場するはずです。

　


■最後に [ファイル]-[別名保存...] メニューでスタイルオブジェクトを
　保存します。保存できましたら <スタイルエディタ> ウィンドウを終了
　しましょう。


●


作業(2): 『Display 機能でマークとして表示』

▽今度は、いつものようにメインメニューより [表示]-[空間データ...]
　を実行します。

▽今回は２次元モードである [２次元グループの新規作成]ボタンを使用
　します。

▽[ベクタレイヤの追加]ボタンを使って、対象のポイントデータを開きま
　しょう。このあたりの作業は端折りますね。

▽ポイントデータが表示されましたら、<グループコントロール> ウィン
　ドウのメニューより [レイヤ]-[コントロ－ル...] を選択します。

▽<ベクタレイヤ コントロール> ウィンドウの [ポイント] タブへ移動
　します。

▽さあ、いよいよカートスクリプトとしての設定です。まず、スタイル:
　欄を [スクリプトを使用] に切り替えます。

　


▽右隣の [指定...] ボタンをクリック

▽<クエリ(検索)エディタ> が立ち上がります。

▽[ファイル]-[開く]-[*.QRYファイル...]を選択

▽作業(1)で保存しました、QRYファイルを選択し開きます。

▽スクリプトがずらっと現れますが、あわてずにそのまま右下の小さい
　[OK] ボタンをクリックします。

　


■あとは、<ベクタレイヤ コントロール> ウィンドウの [OK] ボタンも
　クリックして閉じればこのとおり、先ほど作成したマークがプロット
　されます。表示されているマークはスクリプトだけで表現したマーク
　なんです。

　


●


作業(3): 『スクリプトを書き換えて属性を反映』

▽さあ、いよいよ今回の山場です。今度は先ほどのスクリプトをいじって
　みましょう。再度 <グループコントロール> ウィンドウのメニューより
　[レイヤ]-[コントロ－ル...] を選択します。

▽<ベクタレイヤ コントロール> ウィンドウの [ポイント] タブへ移動
　します。

▽スタイル: 欄の [指定...] ボタンをクリックします。ここまでは先ほど
　と一緒ですね。

▽<クエリ(検索)エディタ> が立ち上がりましたら、その中から、

　SymbolScale = 0.01

　という行を探し出します。0.01 という値が別の値でもかまいません。
　この部分が、マークの大きさを定義している値になります。つまり、
　この値を大きくすれば、マークは大きく描かれますし、小さくすれば
　マークも小さく描画されます。

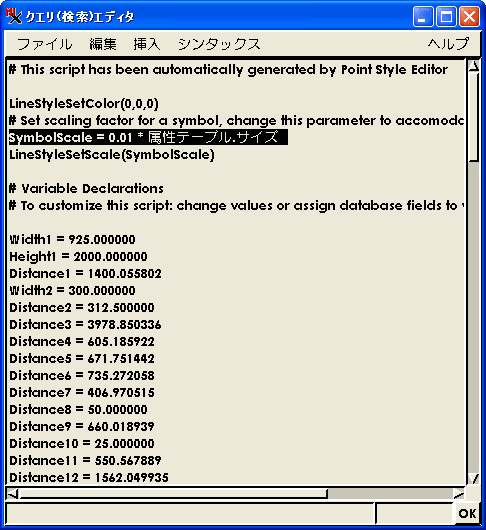

▽この行を次のように書き加えてみましょう。

　SymbolScale = 0.01 * 属性テーブル.サイズ

　右側の "属性テーブル.サイズ" というところは、テーブル名.フィール
　ド名を具体的に示したものですので、ユーザさまによって表記が変わっ
　てきます。今回はサンプルデータに従って "属性テーブル.サイズ" と
　表記しました。

　


▽あとは右下の [OK] ボタンをクリックして <クエリ(検索)エディタ>
　ウィンドウを閉じましょう。

■最後に、<ベクタレイヤ コントロール> ウィンドウの [OK] ボタンを
　クリックして閉じると完了です。属性の値に応じてこのようにマーク
　の大きさが変わりますね。

　



カートスクリプトを使えば、属性ごとにサイズの異なるマークをそれぞれ
作るといった手間なく、１つのマークだけで表現可能になります。

いかがですか、カートグラファーのお供に「カートスクリプト」。
使いこなせれば、かなり便利です!!







今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　TNTlite だと RVC 以外の形式で保存できなくて...
"
"　無料GISである TNTlite として利用する場合、どうしてもシェープ
"　ファイルやGeoTIFF形式といった他形式での保存はできません。が、
"　ちょっと工夫をすればこんなことは可能です。
"
"　●ASCII ラスタとして出力!!
"　[Display]-[Spatila Data]  [New 2D Group]機能にて、ラスタを表示
"　しながら <Group View>ウィンドウの [Examine Raster]ボタンを押し
"　ます。これで <Raster Inspection>ウィンドウが現れます。あとはメ
"　ニューより [Raster]-[Save As Text...] を選択して出力テキストフ
"　ァイル名を指定するだけ。ウィンドウ内に表示されているデータだけ
"　ですが、ASCII テキスト形式で出力されます。
"
"　●ベクタのラインを CSV 形式で出力!!
"　このあたりは、SML を使いこなせば簡単です。例えば、こんな SML
"　があります。実行してターゲットの属性テーブル.フィールドを選択
"　しますと、すべてのラインのX,Y,Z座標と属性のセットを
"
"　ライン番号, X座標, Y座標, Z座標, 属性
"　ライン番号, X座標, Y座標, Z座標, 属性
"　ライン番号, X座標, Y座標, Z座標, 属性
"
"　という形式で、テキストファイル出力します。
"　http://www.opengis.co.jp/sml/sml_basic/vector/line2csv_v12.sml
"
"　まだまだ、いろいろな方法はありますよ。
"　(プチテクニック第46号を改良)
"
