OpenGIS Mail Magazine for Technical Support Users      2004/05/14
Keywords: OpenGIS,TNTmips,Hatch,CLASSPARM,edit,server,ObjectCopy


オープンGIS
テクニカル・サポート専用メールマガジン

第150号「　　白　黒　印　刷　に　は　ハ　ッ　チ　ン　グ　! !　　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS




やっぱりモノクロが重要なんです。


世の中どんどんと、色が鮮やかになってきまして
カラープリンターも普通に使えるようになってきましたが、
逆に色に頼りすぎているなんてことありませんか？

そんな自分の戒めのために、今週はあえて白黒の世界にこだわってみます！


●

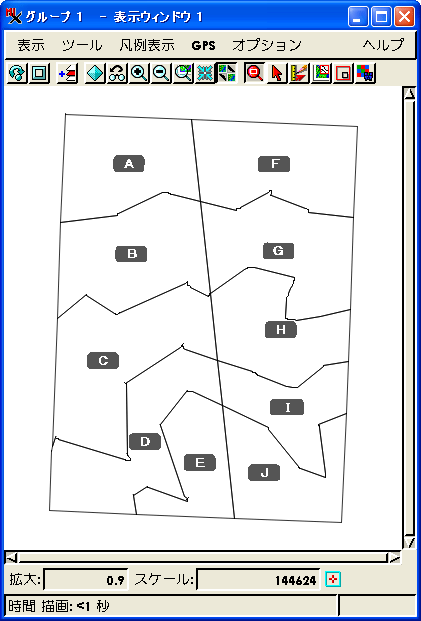

例えば、１０段階の色分けされた図を、白黒コピーで印刷したときを想像
してみてください。コピーされたものから１０段階を見分けることは、相
当慣れた人でないと難しいかと思います。

そこで重要なテクニックが「網掛け」です。

「ハッチ」とか「ハッチング」という場合もありますが、よく新聞や漫画
で見かける、細かい線で淡い色を表現したあの表現です。TNTmips でも、
例えばポリゴンの属性を色分けする場合に、カラーだけではなくて、この
「網掛け」を行うことができます。今週はこの網掛けテクニックをご紹介
致しましょう！


メルマガ読む時間はないけど、サンプルデータが欲しいという方は、こち
らから古橋オリジナルのハッチパターンをダウンロードしてください。
http://www.opengis.co.jp/img/faq/hatch/HATCHsample.rvc  [300KB]


●


では早速「網掛け」パターンを作成してみましょう。まず網掛けパターン
はどのように保存されるかについて簡単に説明します。TNTmips の色分け
や網掛けパターンは、ＲＶＣファイルのベクタオブジェクトの下の階層に
まとめて保存するのが一般的です。

階層構造的には、

　(上位) ＲＶＣ／ベクタ／スタイル／パターン (下位)

となります。まずは、このうちの「スタイル／パターン」部分を作ってみ
ましょう。



【１】ハッチスタイルの作り方

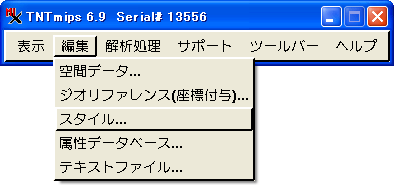

▽メインメニューより [編集] >> [スタイル...] を実行。

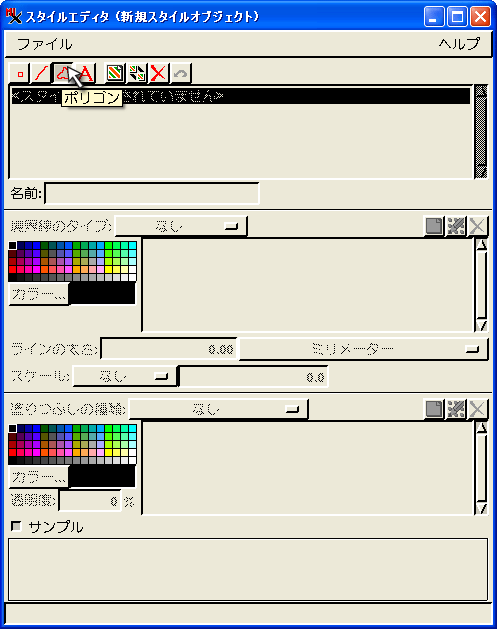

▽<スタイルエディタ> ウィンドウが登場しましたら、左上の [ポイント]
 から [ポリゴン] ボタンに切り替え。

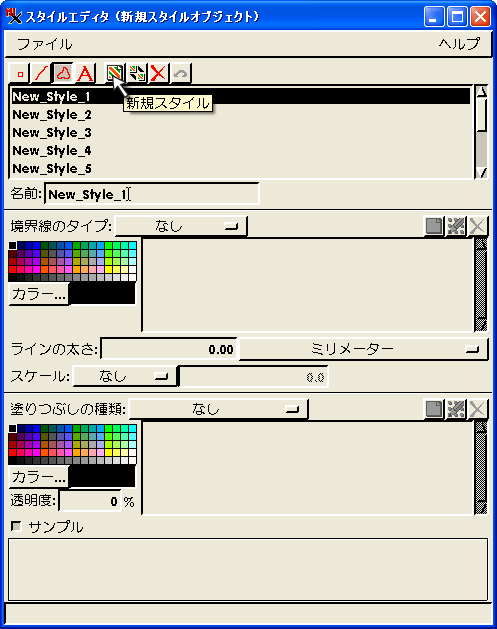

▽[新規スタイル] ボタンを必要なハッチの種類の回数だけクリック。




▽各スタイルの名前を好きな名前に変更

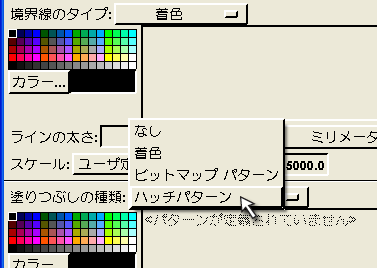

▽塗りつぶしの種類: を [ハッチパターン] に切り替え




▽塗りつぶしの種類: 欄の右にある [新規パターン]をクリック。これで
 新しいハッチパターンを１つ作成します。

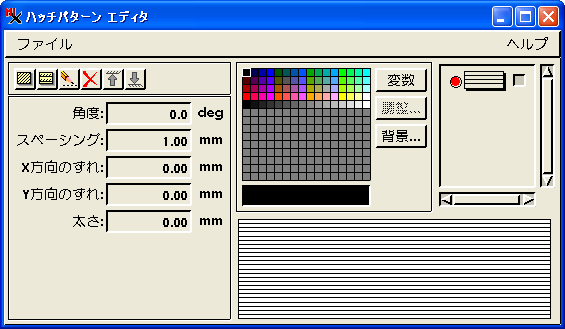

▽<ハッチパターンエディタ> ウィンドウで [新規シンプルハッチ要素]
 ボタンをクリック。

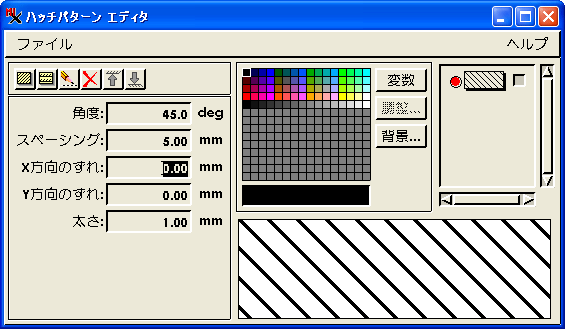

▽あとは、角度や間隔(スペーシング)、線の太さなどを調整。




▽[ファイル] >> [別名保存...] メニューで名前を入力して [OK] ボタン
 をクリック。




▽<ハッチパターンエディタ> ウィンドウは、[ファイル] >> [閉じる]
 でクローズします。

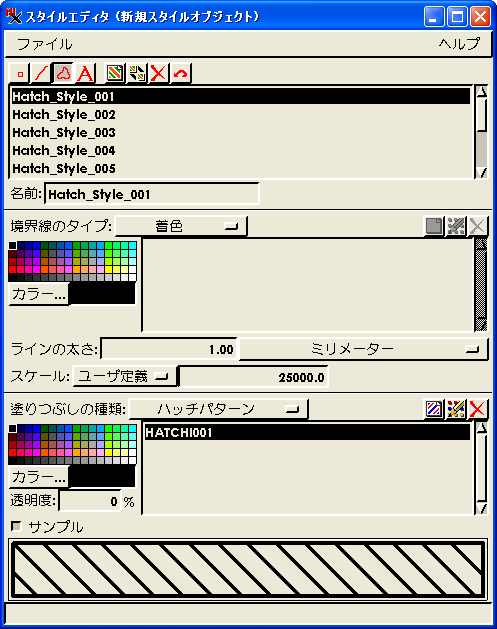

▽作成したハッチパターン名が現れるので選択。




□上のスタイルを切り替えて、同じようにパターンを作成していきます。


ある程度作業がすすんだら <スタイルエディタ> ウィンドウのメニュー
から、[ファイル] >> [別名保存...] 保存をしておきましょう。但し、
スタイルオブジェクトの保存する位置は、ベクタオブジェクトの下の
階層か、別ＲＶＣファイルで単独保存をオススメします。詳しくはメル
マガ第101号 http://www.opengis.co.jp/htm/kako_mail/mail_mag_101.htm
をご覧ください。

こちらで１０区分の網掛けスタイルデータを作成しました。
↓ここからダウンロードできます。
http://www.opengis.co.jp/img/faq/hatch/HATCHsample.rvc  [300KB]



【２】ハッチの割り振り方

あとは、通常の属性色づけとほとんど同じ作業です。が、予め先ほど作成
した「網掛け」スタイルオブジェクトをメンテナンスツールでベクタの下
へコピーしておくと作業が楽なんです。

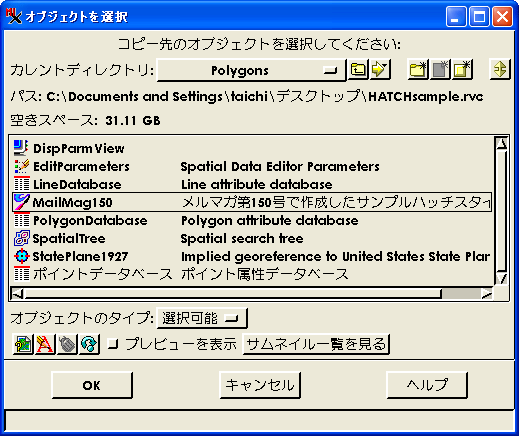

▽メインメニューより [サポート] >> [メンテナンス] >> [プロジェクト
 ファイル...] 機能を実行して、先ほど作成しましたスタイルオブジェク
 トを網掛けしたいベクタオブジェクトの下の階層へコピーします。




▽メインメニューより [表示] >> [空間データ...]  [２次元グループの
 新規作成] を起動して、網掛けしたいポリゴンデータを表示します。

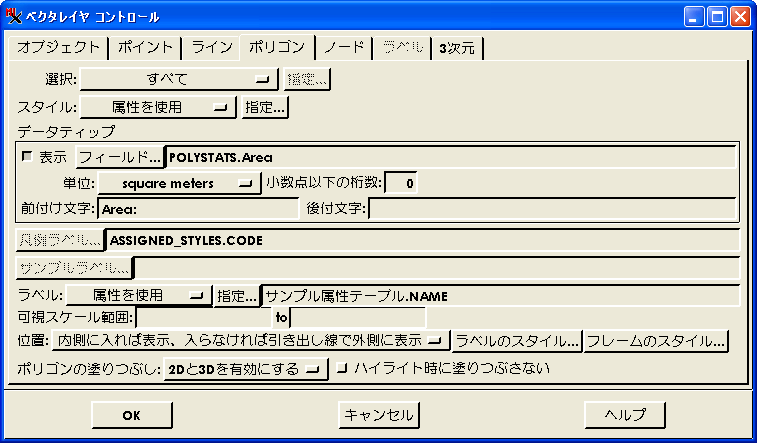

▽<ベクタレイヤコントロール> ウィンドウを表示して、[ポリゴン] タブ
 のスタイル: 欄を [属性を使用] に切り替え、[指定] ボタンを押します。

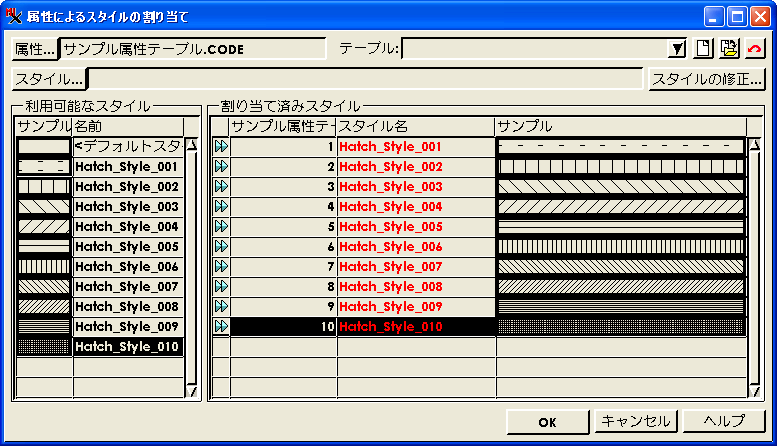

▽<属性によるスタイルの割り当て> ウィンドウで「利用可能なスタイル」
 側で網掛けスタイルを選択し、右向き矢印マークをクリックして、「割
 り当て済みスタイル」側へ当てはめていきます。




▽割り当て完了後 [OK] ボタンを押し、割り当てテーブル名を入力します。

▽<ベクタレイヤコントロール> ウィンドウも [OK] を押して閉じますが、
 ポリゴンを塗りつぶし:欄は、[２Ｄと３Ｄを有効にする] に切り替えて
 あることだけは確認してください。もし違うようであれば切り替えてく
 ださい。

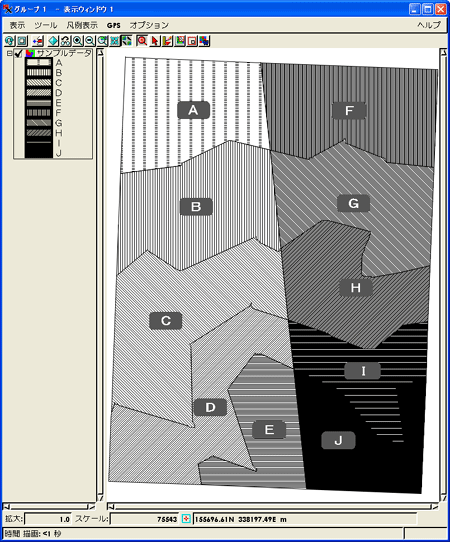

□これで、このような網掛け模様が表示されたかと思います。





●

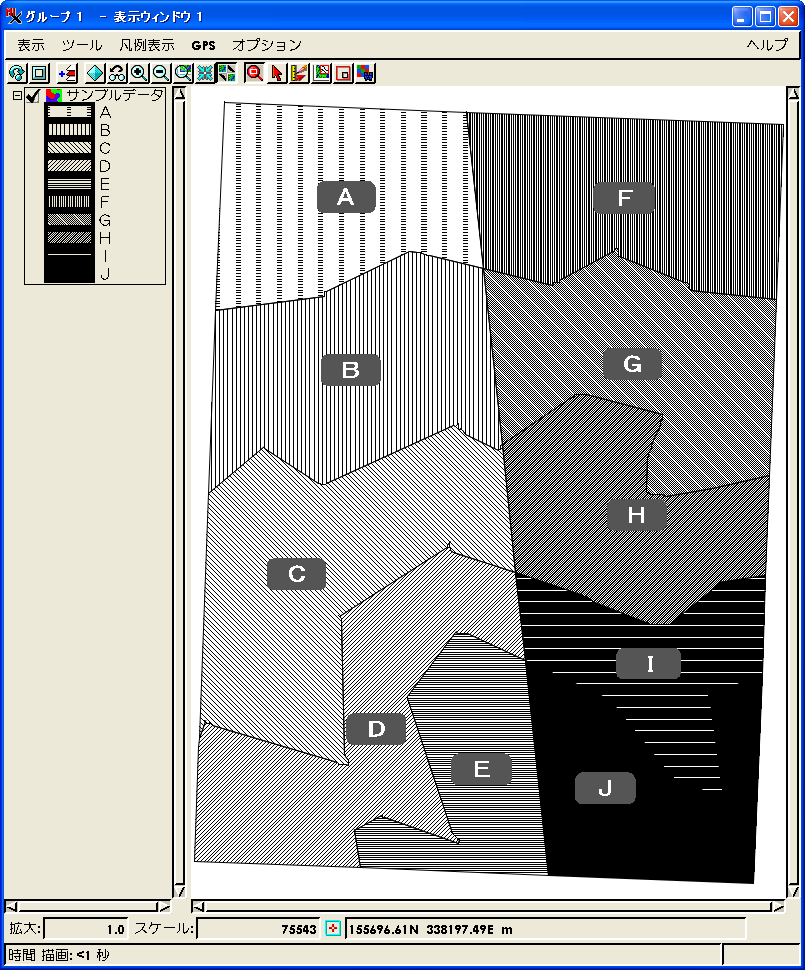

最後に出力結果を比べてみましょう！

いったい何を比較するのかといいますと、「TNTmips から直接印刷したも
の」と、「一度ＰＤＦ形式で出力してから印刷したもの」です。せっかく
網掛けしたのだから、より美しく印刷したい！　と思いますよね。

比べてみると、綺麗さはＰＤＦに軍配が上がるようです。 TNTmips からは、
若干薄く印刷されて若干メリハリがない... けれど、ＰＤＦはコントラスト
がしっかり利いていて読み取りやすい！

というわけで、網掛け後はＰＤＦファイルへ出力してから印刷することを
おすすめいたします！！！



こちらで作成しました、サンプルデータはここからダウンロードできます。
レイアウトオブジェクトを開いてみてください。

▽サンプルデータ(ハッチサンプルと共通)
http://www.opengis.co.jp/img/faq/hatch/HATCHsample.rvc [300KB]

▽ＰＤＦに変換したもの
http://www.opengis.co.jp/img/faq/hatch/HATCHsample.pdf [60KB]










今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　同じようでちょっと違う...
"
"　通常のラスタオブジェクトと分類結果のラスタオブジェクトは、一見
"　同じように見えますが、実はサブオブジェクトレベルで、少しだけ
"　違います。
"
"　分類結果のラスタオブジェクトには CLASSPARM という名前のサブオブ
"　ジェクトがあります。このサブオブジェクトのあるなしで、
"　[解析処理] >> [ラスタ] >> [解釈] >> [自動分類...] 機能での読み
"　出し許可が変わりますので、必要ならば分類結果のラスタから
"　CLASSPARM サブオブジェクトをコピーして利用したりします！
"
"　(メルマガ第54号を改良)
"
