OpenGIS Mail Magazine for Technical Support Users       2003/6/13
Keywords: OpenGIS,TNTmips,5mDEM,Japan19Proj,SML,GeoLock,PatchDate


オープンGIS
テクニカル・サポート専用メールマガジン

第103号「　つ い に で ま し た ! !　 数 値 地 図 5 m [標高]  　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS




GIS ソフトで一番乗り!!


と、ちょっと大げさに言ってみましたが、2003年6月1日付けで、数値地図
5m [標高]という新しいデータが国土地理院より刊行されました。

航空レーザスキャナ測量による精密地盤高計測を行い、さらに人工構造物
や植生をフィルタリング処理等により除去したうえで、空間内挿を行うと
いった、非常に手の込んだ精度の高い標高ラスタデータです。

国土地理院のサイト
http://www.gsi.go.jp/WNEW/PRESS-RELEASE/2003/0528.htm

日本地図センターのサイト
http://www.jmc.or.jp/data/5m/5m.html

このデータを TNTmips でも読み込めるよう、早速変換SML を作成しました。
地図表示ソフトの「カシミール」を除けば、GIS で対応一番乗りという
わけです!!(もちろん TNTlite でも読み込めます)
http://www.jmc.or.jp/soft/list/5m.html


●


そんなわけで、まずは解説サイトをご覧ください。
数値地図 5m 標高 SML 【TNTmips の基本操作】
http://www.opengis.co.jp/htm/basic/dem5.htm

そして、変換 SML を作成してみて気づいたこと、注意点等を４点ご紹介
いたします。




(1)世界測地系対応

数値地図5m[標高]は、四隅の座標情報が付いておりますが、それらはすべ
て世界測地系(JGD2000)として求められています。そこで、TNTmips で読
み込む際には、ジオリファレンスの測地系(Datum)設定も世界測地系に設
定しておく必要があります。但し、Datum として JGD2000 を選択できる
のは TNTmips ver6.8 以降になります。ver6.7 以前は、別の方法(測地
系の未定義を意味する Unspecified を利用)で、世界測地系を代用する
しかありません。

そして、どちらも平面直角(19)座標系としての読み込みを前提としていま
すので、弊社の解説サイトより、世界測地系対応の平面直角(19)座標系パ
ラメータファイルをダウンロードし、お使いの TNTmips へ設定しておく
必要があります。

平面直角(19)座標系の使い方!!
http://www.opengis.co.jp/htm/basic/japan19proj.htm




(2)２つのモード [平面直角座標系] と [緯度経度座標系]

実は、数値地図5m[標高]には、四隅の座標情報が２種類入っています。
一つは「平面直角(19)座標系」、もう一つは「緯度経度座標系」です。
　どちらを用いても TNTmips で読み込めますので、変換 SML は２つの
モードが用意されており、実行時にどちらかを選択します。

しかし、沢山の図幅を繋げていくモザイク処理を行う場合、平面投影法
を用いた前者では問題なく大きなラスタが生成できますが、後者の場合、
地球の球面上にプロットするわけで、つなげていく途中で隙間が生じる
断裂現象が現れます。そういった意味では、特に理由がなければ変換処
理では前者の「平面直角座標系モード」をご利用ください。




(3)複数ファイルの一括変換もできます!!

今回の変換 SML は、データファイルを一つ一つ選択して実行しますが、
50m DEM 変換 SML と同様に複数ファイルも一括コンバートできます。

その場合、ファイルの拡張子を .lst として、中には１行１行ファイル名
を記載した、下のようなリストファイルを作成する必要があります。

09kd263.lem
09kd334.lem
09kd341.lem
09kd342.lem
09kd343.lem
09kd344.lem
09kd351.lem




あとは、SML で指定するだけ。これで一度に CD-ROM まるごと変換して
しまいましょう。その後はもちろんモザイクですね。






(4)その他、データの特性

最後に、今回のデータの特徴を簡単にまとめてみました。

・空間解像度は 5m x 5m
・１ファイル1/2500 国土基本図図郭に相当
・300ライン(南北 1.5km)、400カラム(東西 2.0km)
・標高データは、１メッシュの中心の値。
・標高データの単位は、10cm単位の整数(10 は 1m を意味する)。
・水域（水面の面積が約100平米以上)の標高数値は「-9999」。

とくに、海域だけではなく、河川や湖沼の水面も -9999 という水域コード
が付けられておりますので、Null 値にするか、0m に置き換えるかという
あたりも、判断に迷いますね。


●


１図幅をインポートするとこのような形です。住宅地の切り土・盛り土や
かなり細かい段丘崖が綺麗に表現されております。




もちろん MacOSX でもしっかり動きます。埼玉南部 CD-ROM をすべて変換
しますと、こんな感じです。










今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　空間データではないけれど、グラフとしてプロットしたい...
"
"　TNTmips では、様々な空間データに属性情報として、データベース
"　テーブルを利用できます。もちろん、その情報を MS-EXCEL などの
"　表計算ソフトへ出力すれば、綺麗なグラフ作成はできますが、もっと
"　気軽にグラフ化して、その傾向だけを確認したいってことありますね。
"

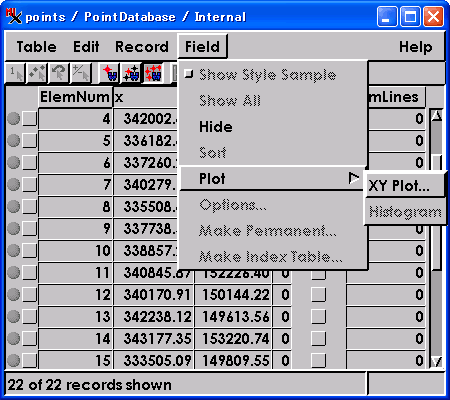

"　例えば、散布図を作る場合、プロットしたいフィールド名を押し込む
"　ことで選択されます(最初に押し込んだものが X 、Shift キーを押し
"　ながら選択した２つめのフィールドが Y に割り当てられます)。
"
"　
"
"
"　あとは、テーブルウィンドウのメニューより Field/Plot/XY Plot...
"　を選択するだけ。
"
"　
"
"
"　こんな具合に、シンプルに X-Y プロットがされます。
"
"　
"
"
"
"　また、フィールドを一つだけ選ぶと、Field/Plot/Histogram メニュー
"　が選べます。
"
"　
"
"
"　この場合、同じ値を集計してヒストグラムを描きます。でも数字だけですよ。
"
"　
"
"
""""  隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信  """"




New Things 最新情報
=================================================================
=
=　ジオロックのズレが修正されました　【TNT 修正パッチ】
=　http://www.opengis.co.jp/htm/patch/patch.htm#THIRD
=
=　数値地図 5m 標高 SML【TNTmips の基本操作】
=　http://www.opengis.co.jp/htm/basic/dem5.htm
=
=　平面直角(19)座標系の使い方【TNTmips の基本操作】
=　http://www.opengis.co.jp/htm/basic/japan19proj.htm
=
=================================================================




■■■■■■　今　年　も　テ　キ　ス　ト　販　売　中 !!　■■■■■■

昨年部数限定でご提供しました「リモートセンシングテキスト」の改訂版を
今年も作りました!!　しかも、値段は安く、中身は濃くなりお買い得です!!

同時に、TNTlite の日本語解説セットも、オープンGIS 独自パッチや、
北海道地図さんの GISMAPTerrain サンプルデータと共にリリースしました。

詳しい内容はこちらをご覧ください。
http://www.opengis.co.jp/htm/info/book.htm

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■





バグ・トラブル情報
???
???
???　View ウィンドウを３つ、４つと、たくさん表示した際に、TNTmips
???　が自動的に場所とスケールを統一してくれるジオロックという機能
???　があります。
???
???　ところが、TNTmips ver6.8 にて、緯度経度座標系で与えたラスタ
???　を用いますと、それぞれの場所、スケールが一致しない現象が確認
???　されました。
???
???　UTM など座標系・投影法などが異なる場合は、発生しないようです。
???
???
???　●
???
???
???　大変お手数ですが、もし複数の View ウィンドウを扱う処理(例えば
???　Dislpay 機能や Georeference 機能...)などで、どうも表示がおか
???　しい...という場合は、最新版(11Jun03以降)のパッチを充ててくだ
???　さい[Windows 版のみ]。
???
???　MacOSX 版は、まだ修正が反映されておりません。
???
???　パッチダウンロードサイトはこちらです。
???　http://www.microimages.com/freestuf/tntpatch/
???
???
???　●
???
???
???　修正パッチの詳しい充て方につきましては、こちらの解説サイトを
???　ご参照ください。
???　http://www.opengis.co.jp/htm/patch/patch.htm
???
???　MacOSX でも修正が確認されましたら、メルマガにてご報告いたします。
???　御迷惑をお掛けいたしますが、よろしくお願いいたします。
???
???
???
???





今週の話題 on メーリングリスト
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~
~　ユーザーさまより、パッチの日付が表示されなくなったとの
~　ご指摘をいただきました。
~
~
~　2003年6月4日以降のパッチからは、各モジュール別の修正日付情報は
~　表示しなくなりました。(ver6.7 以前はモジュール別にパッチのリリ
~　ースが異なりましたが、現在は一括パッチに変更されております)。
~
~　パッチの日付が、逆に各ウィンドウのタイトルを見にくくしてしまう、
~　対応の意味もあるかと思います。
~
~　パッチの日付を確認する場合は、メインメニューに集約されましたの
~　で Help/About TNTmips... を選択してみてください。
~
~　右上に、
~
~　　Patch date: 11 Jun 2003
~
~　という形で、表示されます。
~
~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
