生DATA を 覗いてみよう!!
 な ま デ ー タ を の ぞ い て み よ う ! !
衛星画像を買ったのはいいが、
どのように読み込んでいいものか...？

まったく情報が残っていない生データを何とかして TNTmips へ取り込みたい... そんなこともあります。

また、データの中に組み込まれているメタデータを引き出したい...　そんな時の最終手段は生データを無理矢理のぞいてみる方法です。

案外こういうテクニックが役に立つんですよね。

早速 ASTER の HDF ファイルに組み込まれているメタデータを覗いてみましょう。



ASTER L1 HDF インポート



This Information was made on Windows Me(TNTmips 6.5)
1.起動
Inspect Files の立ち上げ方		 2.データを覗く
どのように見えるのか		 3.操作性について
今ひとつの使い勝手...





　

　I n s p e c t　F i l e s　の　起 動


　まずは、Inspect Files を起動します。　ただ、初期の TNTmips ver6.5 にはバグがありますので、ver6.5 をお使いの方は修正パッチをあててください。


▼注意事項!!

Ｉnspect Files は ver6.5 より追加された機能ですので、ver6.4 以前の TNTmips をお使いの方は申し訳ありませんが TNTlite にてご利用ください。

また初期の ver6.5 には Offset 機能にバグがありますので最新版のパッチ【TNTdisp ・ Needed】をあてていただけますでしょうか。
　お手数ですが詳細については こちらのパッチ解説ページ を御覧ください。よろしくお願いいたします。



▼メインメニューより起動!!

では、早速 Inspect Files を起動してみましょう。
　メインメニューより、Support/Inspect Files... をクリックします。
　





　

　デ ー タ を の ぞ い て み る


　データといっても様々なタイプがあります。　ASCII、バイナリ、整数、浮動小数点...　ここでうまく設定すると必要な情報が引き出せるのです。


▼データファイルを Select

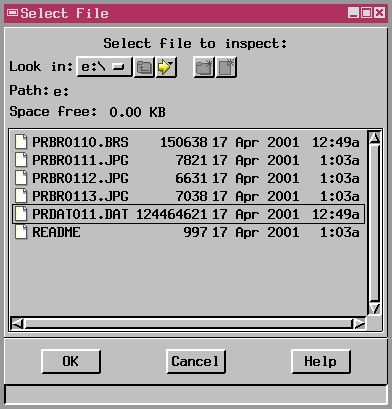

Ｉnspect Files を実行しますと自動的に読み込むデータファイルを聞いてきます。　ここで、CD-ROM に入っている HDF ファイルを選択します。

読み込みにはかなりの時間がかかりますので、そのまましばらく待っていましょう。
　



▼のぞきたい場所を指定!!

今回は ASTER の HDF ファイルに組み込まれているメタデータを読みますので、メタデータが記録されている場所を表示させるために次のパラメータを入力します。

レベル1B 2001年5月以前のプロダクトの場合
●Data Type:　ASCII
●ASCII Format:　Charactor
●Record:　1
●Record Size:　1500
●Offset:　124397500

多少のズレはあるものの、SCENEFOURCONERS という GROUP が現れると思います。2001年5月以降のプロダクトは大きくずれている可能性がありますので、Record Size や Offset の値を大きくしてみる必要があるかもしれません。
　



▼Record Size と Offset について

衛星画像のサイズは通常非常に大きいものですので、すべてのデータを表示することはコンピューターに大きな負担となります。　そこで、必要な部分のみを抜き出して表示することが必要となります。　Record Size と Offset はそのための機能なのです。

　

前半のいわゆるヘッダー部分が必要ない場合は、Offset の値を大きくすることで入力したバイトサイズ分ヘッダーを飛ばしてデータを読み込みます。　またデータファイルの後半部分いわゆるテイル部分が必要でないときは Record Size を小さくして後ろを読み込まないようにします。　(値の単位は Byte です)

　





　

　操 作 性 に つ い て


　新しい機能のせいか、不便な点がいくつかありますので、現状での問題点・不満な点についてまとめてみました。


▼Cut & Paste

表示されたテキストをそのままカットアンドペーストでテキストファイルにコピーしたり貼り付けたりしたいのですが、残念ながら現状ではできません。



▼Scale mark

目盛りがふってあるとわかりやすいのですが、これも今のところ表示されません。



▼Reading time

読み込む時間がちょっと長いですね。　途中で読み込みを中止するようなボタンがあるといいのですが、現状では読み込み終わるまで待たなければなりません。
