基盤地図情報(数値標高モデル)
50mメッシュ(標高)
地理情報標準 JPGIS(GML) 形式
世界測地系(JGD2000) インポートSML



（１）SMLのダウンロード
（２）インポート
（３）機能解説

This Information was checked by Windows 7
( TNTmips Pro 2013 )

（１）SMLのダウンロード

この SML は 国土地理院発行 の 基盤地図情報(数値標高モデル) 50mメッシュ(標高) JPGIS(GML)形式 より情報を読み込み、インポートしたラスタデータを自動的にジオリファレンスして出力します。

● JGD2000 用

　　 FG_GML_DEM50.sml 　(10KB)


（２）インポート

SMLを実行すると入力ファイルと出力フォルダを聞いてきますので、それらを指定すれば後は待つだけです。

  1. メインメニューから SML を実行

    2. TNTmips を起動し、メインメニューより 「スクリプト」 ＞ 「実行...」 を選択します。



  2. SMLスクリプト用のファイルを選択

    3. ダウンロードしました SML スクリプト用のファイルを選択、エンコーディングを Shift-JIS へ変更し、[OK] ボタンを押します。

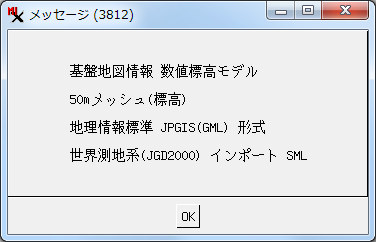

  3. タイトル画面

    4. 最初にメッセージが現れますので、[OK] ボタンを押します。



  4. XML ファイルを選択

    5. ここではインポートするデータファイル(拡張子 .XML)を1つ選択して、[OK] ボタンを押します。



  5. 保存先フォルダを指定

    6. 先ほどと同じようなウィンドウが現れますが、今度は保存先フォルダの指定です。
    ファイルを保存する場所を指定したら、 [OK] ボタンを押します。
    ファイル名は自動で割り当てられます。



  6. 準備は OK ？

    7. これで準備は完了です。 [はい] ボタンを押すと処理が始まります。



  7. インポート完了

    8. インポートが終了しますと。このようなウィンドウが現れます。



（３）機能解説

  1. 海のコード

    2. 基盤地図情報 (数値標高モデル) の DEM データは、海の部分だけ特別な -9999 というコードが割り振られています。
    今回のインポータは、-9999 という値をデータ上無意味な値であるヌル(Null)値とします。


  2. 一括インポート

    3. 複数データの一括インポート機能といってもどちらかというと裏技的な方法ですので、分かりにくいのですが、 読み込むべきファイルとしてリストファイルを指定すると、自動的にリストの中のファイル情報を読みながら、複数ファイルのインポート処理をはじめます。

    まずリストファイルとは何かですが、次の２つの条件を備えたテキストファイルのことです。
    　・拡張子が lst
    　・１行に１つのファイル名がフルパスで記載されている
    つまりこのような形式のファイルです。
    J:/FG-GML-DEM50/FG-GML-5339-00-dem50-20080331.xml
    J:/FG-GML-DEM50/FG-GML-5339-01-dem50-20080331.xml
    J:/FG-GML-DEM50/FG-GML-5339-02-dem50-20080331.xml

    リストファイルの作成についてはこちらをご覧ください。

    リストファイルをどう使うの？
    インポート SML を実行してから、インポートする .XML ファイルを指定するウィンドウのところでリストファイルを指定すると、プログラムが自動的に複数ファイルインポートモードに切り替わります。



    ここから先は、通常のインポート作業と同じです。


  3. 複数データの表示

    4. 複数データをつなぎ合わせるとこのようになります。



  4. 出力ファイル

    5. 指定した保存先フォルダに、
    ●FG-GML-メッシュコード-dem50-整備完了日.rvc


  5. メタデータ

    6. 各図幅には、地物 ID、整備完了日、出典地図情報レベル、DEM 種別、メッシュ番号、座標参照系がメタデータとして記録されています。



2013.7.3
(株)オープンGIS
