第306号「 メ ッ シ ュ に 順 番 に 番 号 を 振 る 」
#################################################################
株式会社 オープンGIS
ポリゴンに番号を振る場合、Mips の内部番号(Mips が内部での処理に使
用)である"Internal"テーブルの"ElemNum"フィールドをよく利用します。

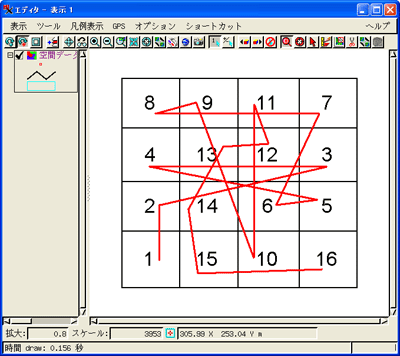

しかし、Internal.ElemNum フィールドをラベル表示してみると、かなり
ランダムなのが分かります。
今週は、このようなメッシュデータに対して、順番に番号を振る方法を
ご紹介します。
・・・
今回紹介する方法では、各ポリゴンの持っている重心の情報を利用しま
す。
まず、表示メニューを起動します（編集メニューでも構いません）。
ステップ１．テーブルの作成

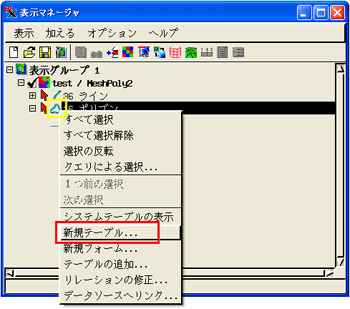

▼ ベクタにテーブルを作ります。

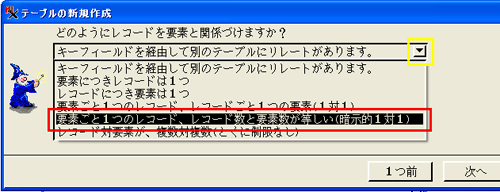

▼ 今回は他のテーブルにあるフィールドを利用しますので、レコードと
要素の関係付けとして「暗示的１対１」を選んでください。

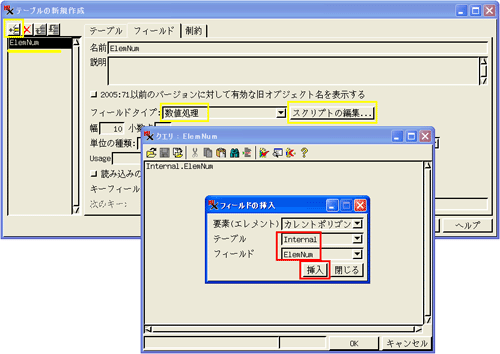

▼ フィールドを作ります。最初は "ElemNum" とします。フィールドタ
イプは「数値処理」を選びます。[スクリプトの編集...] ボタンを押し
て、テーブルから"Internal"、フィールドから "ElemNum" を選びます。

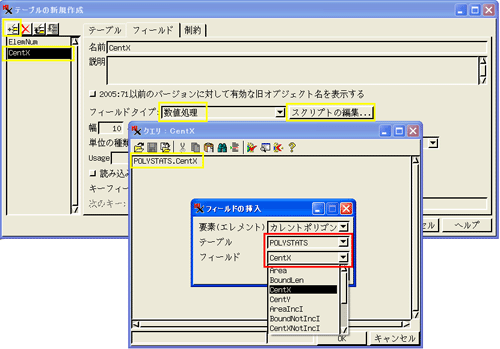

▼ 同様に、"CentX" というフィールドを作り、"POLYSTATS" テーブルに
ある"CentX" (ポリゴンの重心のＸ座標)を選びます。
▼ 同様に、"CentY" というフィールドを作り、"POLYSTATS" テーブルに
ある"CentY" (ポリゴンの重心のＹ座標)をセットします。最終的には、
３個のフィールドが１つのテーブルに出来ました。

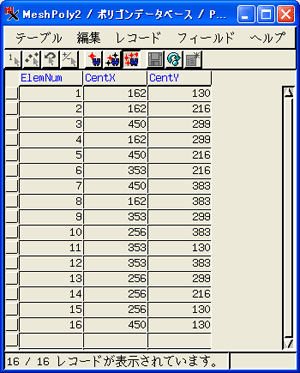

▼ 作ったテーブルを見てみます。Internal テーブルや POLYSTATS テー
ブルのフィールドが表示されます。

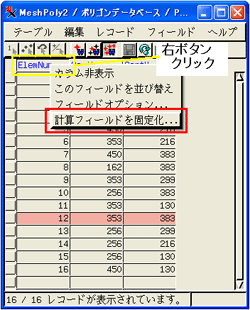

▼ フィールドを固定しておきます。
固定化すると、フィールドの色が青から黒に変わります。内部番号が変
わることがあっても、このテーブルの値はポリゴンに対して変わらなく
なりました。
ステップ２．テーブルの保存

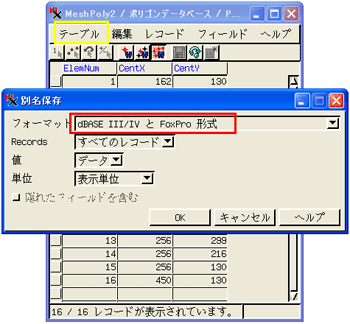

▼「テーブル」の「別名保存...」メニューを選び、レコードを dBASE
ファイルで保存します。
ステップ３．並べ替え

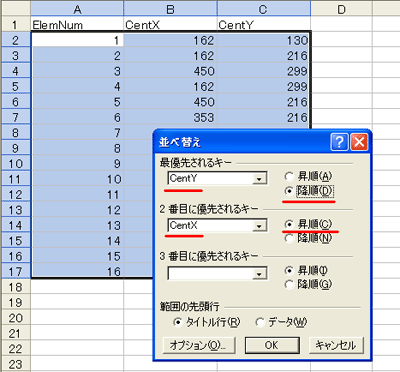

▼ このファイルをエクセルなどの表計算ソフトで開きます。表計算ソフ
トの並べ替えの機能を使って、最初に(i)CentY の大きい順、次に
(ii)CentY が等しいときはCentX の小さい順に、並べかえます。
並べ替えは、エクセルの「データ」メニューの「並べ替え」で一括して
やるか、
あるいは、[並べ替え] ボタンを使って２回に分けて行う方法があります。
使い慣れている方法でやってください。

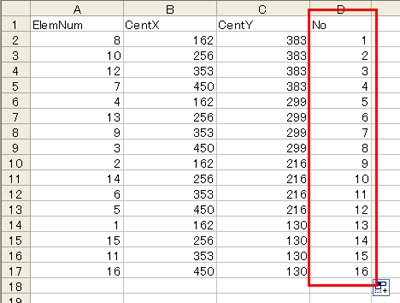

▼ 並べ替えた後、４番目のフィールドを作り、１から番号を振ります。

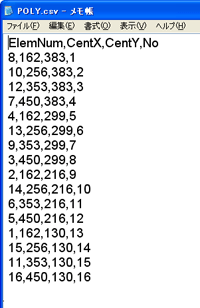

▼ これを、CSV 形式で保存します。ちゃんと保存されたか、メモ帳など
で確認しておきましょう。
ステップ４．取り込み

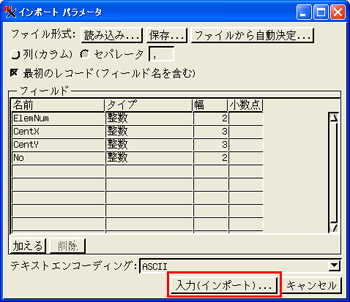

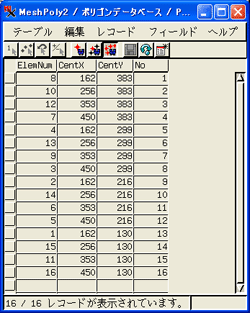

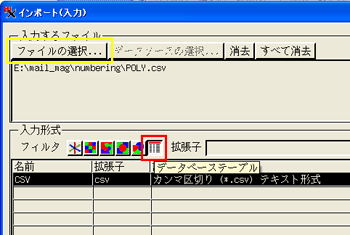

▼「入力(インポート)」メニューを使って、CSV ファイルをベクタのポ
リゴンデータベースとして取り込みます。
▼ スプレッドシートの項目名は自動認識されます。

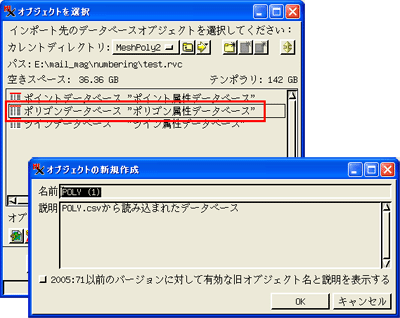

▼ インポート先は「ポリゴンデータベース」の下です。
操作が終わったら、表示してみます。
ステップ５．関連付け

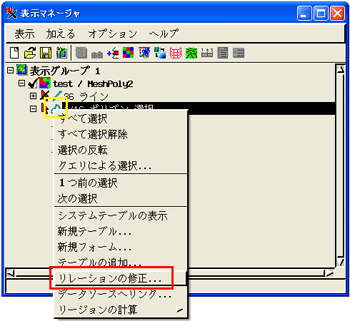

▼ ポリゴンの行でクリックして、「リレーションの修正...」を選びま
す。

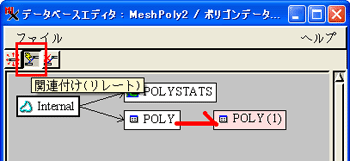

▼ テーブルを適当に移動して、[関連付け(リレート)] ボタンを押しま
す。取り込む前と後のテーブルの間をマウスドラッグします。矢印が現
れますが、向きはどちらからでも構いません。

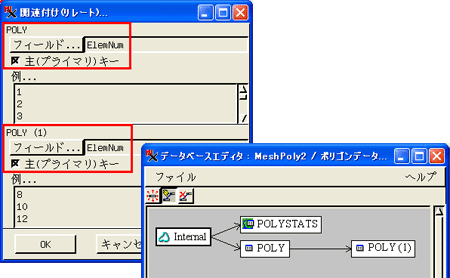

▼ ウィンドウが開きますので、関連付けるフィールドをそれぞれのテー
ブルから選びます。[OK] ボタンを押すために、主キーボタンを押してお
きます。

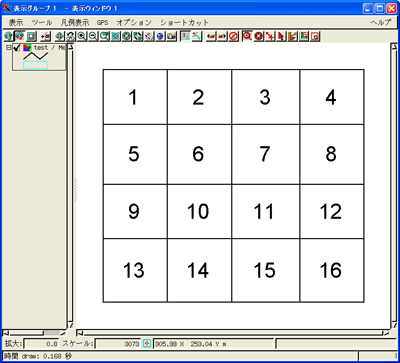

結果です。
左から右、上から下にきれいに番号が振られました。
・・・
この方法の問題点は、ベクタが傾いていると、重心の上下関係が変わっ
て、番号の付き方も変わることです。
＜いろいろな番号の付け方＞
●電話番号型：左→右、上→下
---------------------------------
| 1 | 2 | 3 | 4 |
---------------------------------
| 5 | 6 | 7 | 8 |
---------------------------------
| 9 | 10 | 11 | 12 |
---------------------------------
| 13 | 14 | 15 | 16 |
---------------------------------
●行列型：左下が原点
---------------------------------
| 41 | 42 | 43 | 44 |
---------------------------------
| 31 | 32 | 33 | 34 |
---------------------------------
| 21 | 22 | 23 | 24 |
---------------------------------
| 11 | 12 | 13 | 14 |
---------------------------------
(注) 国土数値情報のメッシュコードは、00 から始まります。
□■Ｔｉｐｓ□■
===============================================================

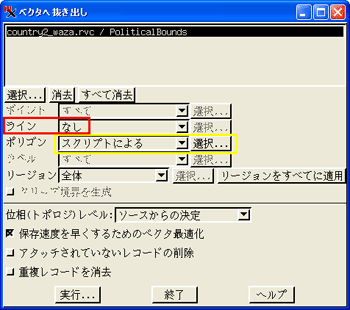

ポリゴンを条件式で抜き出すには、「各種図形」＞「抜き出し」＞「ベ
クタ...」を使います。
ベクタを選択して、ポリゴンに対して条件式を設定します。
このとき、ラインの設定は"なし"にしてください。"すべて"にすると、
ラインもすべて抜き出されてしまいます。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
今週はありませんでした。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ メルマガ【第302号】で要求がありました「ベールマン図法(全球的な
データを扱う場合に使う割円筒図法)」がサポートされました。
【機能要求番号】DMD13993N - CRS Definition Database: Add Behrmann
projection
その他にも、以下のような円筒図法が 2007:73 でサポートされました。
Lambert Cynlidrical Equal-Area
Behrmann
Tristan Edwards
Peters Projection
Gall Orthographic
Balthasart
個人名を冠した投影法は、特定の標準緯度に対する図法とのことです。、
選択は、投影法リストの Global and Regional/Miscellaneous から行い
ます。
2007年7月5日以降のTNTmips 2007:73 をお使いください。上書きインス
トールで構いません。
http://www.microimages.com/downloads/tntpatch/v73release.htm
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ メルマガ【第298号】で機能要求のあった「ベクタデータの KMLファ
イルへのエクスポートにおいて、グーグルアースのスタイルテンプレー
トで認識できるよう、属性データを KML に対応するタグでエクスポート
する」が、v74 で実装されました。
【機能要求番号】NRS13777N - Allow export of tabular data defined
in KML schema tags
さらに、インポートについてもサポートされました。
【機能要求番号】NRS13786N - Allow import of tabular data defined
in KML schema tags
2007年7月5日以降の DV2008:74 をご使用ください。
http://www.microimages.com/downloads/tntpatch/DV74.htm
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
□■ニュース□■
===============================================================
◆ メルマガ【第210号】でご紹介したベクタの分割ＳＭＬに新機能を追
加しました。
http://www.opengis.co.jp/htm/kako_mail/mail_mag_210.htm#user_field
分割後の複数のベクタには、これまで Internal.ElemNum を枝番として
使用していましたが、その代わりに、任意のフィールド(たとえばメッシ
ュコードなど。ただし数値フィールドに限ります)を選べるようにしまし
た。
===============================================================
◆ 2007:73「ラスタ」＞「標高」＞「地形特性」メニューに新機能！
太陽高度の計算において、選択したＤＥＭの中心の緯度経度を自動計算
する機能が付きました。
===============================================================
◆ 数値地地図25000(空間データ基盤)インポートＳＭＬ開発−途中経過
ようやく「道路区間」データの取り込みも可能になりました。

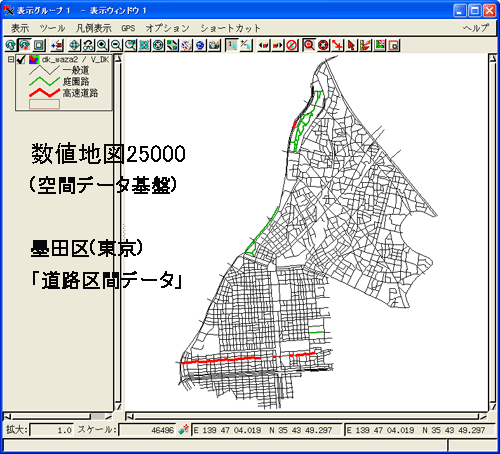

(図形データ)

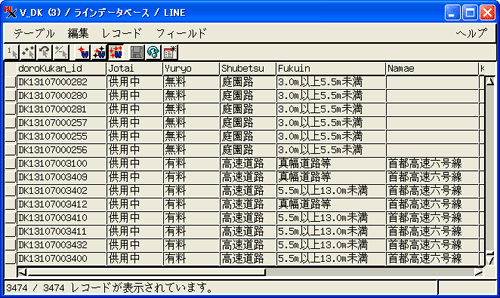

(属性テーブル)

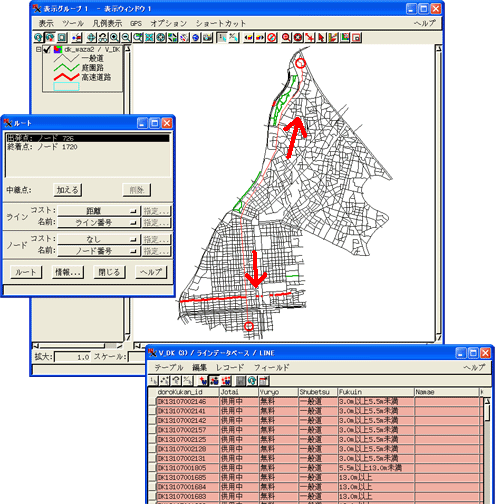

(最短経路探索)
===============================================================
