第287号「　　ラ　　イ　　ン　　の　　集　　計　　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS



メルマガ【第273号】では、ベクタオブジェクトにおいて、ある属性とあ
る属性の境界線を抽出する方法（「水田」と「宅地」と「森林」が混在
している地域での「宅地と水田の境界線」の抽出）について解説しまし
た。

メルマガ【第273号】「棲めて遊べて」：
http://www.opengis.co.jp/htm/kako_mail/mail_mag_273.htm

境界線の長さを、例えば3次メッシュや4次メッシュのようなグリッドご
とに集計し、その結果を段階的に図示すると、直感的でより解りやすく
集計結果を示すことができます。

今回は、その方法について藤田が解説します。


・・・


今回のサンプルデータです。水田と森林の境界線を抽出するとします。




▼ まずは「境界線を抽出」します。青い線が水田と森林の境界線になり
ます。



抽出したラインをグリッドで集計するのですが、「属性の転写」を使用
します。属性の転写については、メルマガ【第166号】で詳しく解説して
います。

メルマガ【第166号】「属性転写でラクをしよう!!」：
http://www.opengis.co.jp/htm/kako_mail/mail_mag_166.htm


１）属性の転写

▼ メインメニューの「各種図形」＞「属性」＞「属性の転写...」を択
します。




▼＜ベクタ属性を転送＞ウィンドウで、

ソース　：ラインデータ（境界線）
保存先　：グリッドデータ

をそれぞれ選びます。データを選択したら、そのデータがラインかポリ
ゴンか選択しください。最後に[操作] で "境界で分割" を選択し、実行
します。

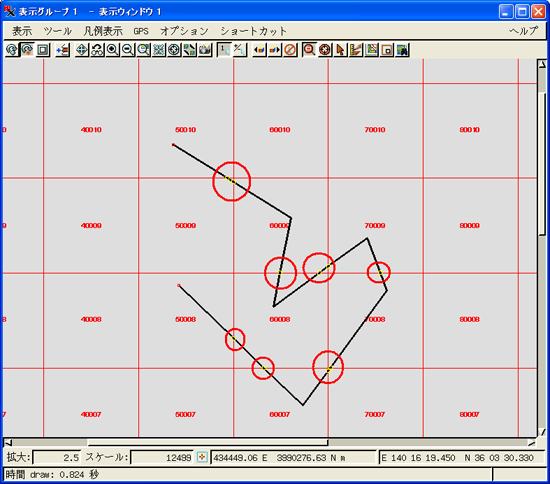

▼ "境界で分割" を選択すると、グリッドと交差する点でラインが分割
され、分割されたライン属性がグリッドのポリゴンに転写されます。イ
メージとしてはこんな感じです。赤丸で囲まれているのが、ラインとグ
リッドの交差する点です。




▼「属性の転写」で、ラインの標準属性（LINESTATS）がグリッドのポリ
ゴンデータベース内に格納されます。




▼ グリッドを選択すると、そのグリッド内のラインの長さが表示されま
す。



この図では、４個のレコードがポリゴンにアタッチされています。これ
は、４本のラインが選択したグリッド内に含まれるからです。このよう
に、グリッド内に複数本のラインがある場合は、複数のラインレコード
がグリッドにアタッチされます。


これで属性の転写は終わりです。次に、複数レコードにわたる長さを合
計するためのテーブルを作ります。


２）境界線の長さの集計

▼＜表示マネージャ＞ウィンドウのポリゴン上で右クリックし、「新規
テーブル...」を選択します。




▼＜テーブルの新規作成＞ウィンドウが現れますので、名前と説明を入
力し、次へ進みます。




▼“要素ごと１つのレコード、レコード数と要素数が等しい（暗示的1対
1）”を選択し、次へ進みます。




▼ さらに進むとテーブルのパラメータを設定するウィンドウが現れます。
今回は、グリッドの識別番号と境界線の長さを１つのテーブルに入れま
す。


▼ まずは、グリッドの識別番号のフィールドを作ります。［フィールド
の追加］ボタンをクリックし、フィールド名に“ID”と入力しました。
さらに、フィールドタイプで“数値処理”を選択し、［スクリプトの編
集...］ボタンをクリックします。




▼＜クエリエディタ＞ウィンドウの［挿入］をクリックし、［フィール
ド］を選択します。




▼＜フィールドの挿入＞ウィンドウが開きますので、グリッドの識別番
号が入力されているフィールドを選択します。このサンプルデータでは、
GRIDNUM テーブルの NRowColumn フィールドにグリッドの識別番号が入
力されています。選択したら、［Insert］ボタンをクリックし、＜クエ
リエディタ＞ウィンドウにフィールドを挿入し、このウィンドウと＜ク
エリエディタ＞ウィンドウを閉じます。



続いて、境界線の長さのフィールドを作成します。＜テーブルの新規作
成＞ウィンドウに戻り、［フィールドの追加］ボタンをクリックし、新
しいフィールドを作ります。今度は、名前を"length" としました。先ほ
どと同じように、フィールドタイプを "数値処理" にし、［スクリプト
の編集...］をクリックします。




▼＜クエリエディタ＞ウィンドウで、境界線の長さを集計するクエリを
開きます。クエリはこのウィンドウの「ファイル」から開くことができ
ます。

境界線の長さを集計するクエリ：
 http://www.opengis.co.jp/sml/query/line_goukei.qry




▼ 全ての設定が完了したら、＜テーブルの新規作成＞ウィンドウを閉じ
ます。


▼ グリッドを識別する番号とグリッドの境界線の長さが1つのテーブル
に入っています。境界線の長さは整数で表示されていますが、小数点以
下の数も表示したい場合は、フィールドオプションで設定してください。




最後に、集計結果を段階的に表示します。


３）段階的な表示

▼＜ベクタレイヤコントロール＞ウィンドウの[ポリゴン] タブパネル内
のスタイル欄で、「主題（テーマ）を使用」を選択し、[指定...] ボタ
ンをクリックします。




▼＜テーブル/フィールドの選択＞ウィンドウが現れます。ここでは、先
ほどの各グリッド内のラインの長さが格納されているフィールドを選択
します。




▼＜テーママッピングコントロール＞ウィンドウが開きます。クラス欄
に、何段階表示するかを入力し、さらにウィンドウの中ほどにある最大
値と最小値を入力し、各段階の範囲を決定します。終わりましたらば、
設定を保存します。「主題（テーマ）」から保存できます。




▼＜ベクタレイヤコントロール＞ウィンドウを閉じると、このようにな
ります。境界線も合わせて表示すると、境界線の長さを段階的に表示し
ている様子がよくわかると思います。




・・・


属性の転写や、ポリゴンを主題図を使って表示する方法は色々と応用の
利くテクニックだと思います。ぜひご活用ください。
