OpenGIS Mail Magazine for Technical Support Users 2006/11/17
Keywords: OpenGIS,TNTmips, Suchi Chizu 25000 Gyoseikai-Kaigansen
オープンGIS
テクニカル・サポート専用メールマガジン
第275号「数値地図25000(行政界・海岸線)インポートＳＭＬの機能拡張」
#################################################################
株式会社 オープンGIS
『数値地図25000(行政界・海岸線)』(平成10年12月1日発行. 旧日本測地
系. 全国)のインポートＳＭＬは、最近V70 以降用にバージョンアップし
ました。
http://www.opengis.co.jp/htm/basic/gsi_bound_v70.htm
今回さらに「一括インポート機能」をサポートしましたので、このほか
の変更点も含めて解説いたします。
・・・
●機能追加１：一括インポートのサポート
これまではファイル(１次メッシュ)単位でのインポートでしたが、
http://www.opengis.co.jp/htm/basic/gsi_bound_v70.htm#select
ほかのインポートSML 同様、あらかじめ用意したファイルリストを読み
込めるように変更しました。
ここでは WindowsXP の場合について説明します。Mac の場合についても
同様ですが、具体的なファイルリストの作成については「数値地図50mメ
ッシュ(標高)インポートSML」などの解説ページをご覧ください。
▼「スタート」＞「すべてのプログラム」＞「アクセサリ」から、「コ
マンドプロンプト」を選択し、リストを作成するコマンドを実行します。
このようにフルパスでファイルリストができます：
▼ \マーク(バックスラッシュ)を"/"に置換します。ここでは兵庫県を含
むメッシュのみを処理してみました。
▼ バージョンアップしたＳＭＬはこちらです：
http://www.opengis.co.jp/sml/GSIbound_v702.sml
▼「スクリプト」から「実行...」を選びます(V72の場合)。
▼ ダウンロードしたＳＭＬを選択して起動します。
▼ 左端のアイコンを押します。
▼＜ファイルを選択＞ウィンドウにおいて、「ファイルの種類：」を"す
べて"にして、作成したリストファイルを選びます。[ OK ] ボタンを押
します。
▼＜フォルダを選択＞ウィンドウが現れます。[新規フォルダ] ボタンな
どを利用して、出力先のフォルダを指定します。[ OK ] ボタンを押しま
す。
▼ 処理が開始します。
▼ 30秒ほどで兵庫県の６メッシュのインポートが終了しました。
(後記)使用したパソコンは、Windows XP Pro x64 Edition, AMD Athron
64bit 3000+/2.0GHz, 1GBメモリ です。
・・・
●機能追加２：出力フォルダの分離
▽ インポートしたデータを TNTview で表示してみましょう。
▼ これまでは『行政界・海岸線』データと『河川・湖沼』データを同じ
フォルダに出力していましたが、今回はフォルダを２つに分けて出力す
るよう変更しました。
▼ これによりデータの一括選択が簡単になりました。
▼ インポートした行政界・海岸線レイヤの表示結果です。
・・・
●機能追加３：線属性のインポート
これまでは面属性のみでしたが、ラインの属性情報も取り込むようにし
ました。
ライン属性のコード内容についてはＣＤのフォーマット説明をご覧くだ
さい。
これでオリジナルデータの持つ面と線の両方の情報が取り込めるように
なりました。これらの情報をどう使うかは、あなた次第です。
インポート後の処理については、目的に応じて、マージ、ディゾルブな
どの処理を行います。マージ、ディゾルブについてはホームページで解
説しています。
http://www.opengis.co.jp/htm/basic/gsi_bound_v70.htm
ご活用ください。
□■Ｔｉｐｓ□■
===============================================================
★ 完全一致 と 部分一致
『数値地図25000(行政界・海岸線)』の検索において、
"都道府県名"フィールドが"兵庫県"であるレコードを検索するには、
AreaRecord.都道府県名 == "兵庫県" 【完全一致】
としますが、いくら検索しても検索できない時があります。こういうと
きは、データに戻って見直してみましょう。データの最後にスペースな
どが入っていませんか？
そのときは "contains" の部分一致で検索すると、うまく行きます。
AreaRecord.都道府県名 contains "兵庫県" 【部分一致】
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

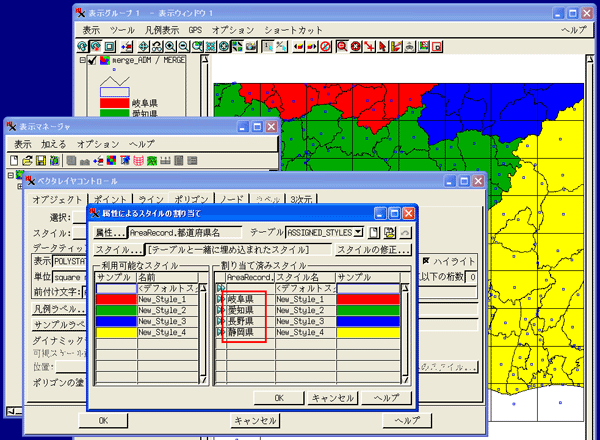

●メルマガ【273号】で報告しました「漢字の属性データが＜属性による
スタイルの割り当て＞テーブルで化けてしまう」エラーが修正されまし
た。
【エラー番号】crr12050E - Style Assignment dialog: Kanji
attribute not displayed correctly in Style Assignment dialog.
V72, 2006年11月15日以降の最新のパッチをご使用ください。
●過去2回ほど報告しましたが、「V72においてシェープファイルをベク
タとしてインポートする際、dbfファイルに対して『リンクされたファイ
ルの位置を決定できません』というメッセージが出る場合があります。
【エラー番号】crr12141E - Import: 'Cannot locate linked file'
error occurs when importing SHAPE
対策についてはメルマガ【274号】でも報告しています。それでも直らな
い場合は、2006年11月8日以降の最新のパッチをあててみてください。よ
ろしくお願いします。
●V72の空間データエディタで、属性をアタッチしたラインのスタイルが
再描画してもすぐ画面に反映されません。移動やズームをすると変わり
ます。
【エラー番号】btc12217E - Style and Symbol Rendering: Zoom or
Movement required to updated assigned line style
●インポート、ベクタのTEXTで、フォーマットを保存する場合、漢字の
フィールド名が次回表示の際化ける。
【エラー番号】PAT12210 - The field names in the format file saved
in Kanji are not displayed in Kanji when reopened.
保存しないか、あるいは保存が必要な場合はローマ字をご使用ください。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
●流水解析で、流路(stream)と盆地(basin)に共通の属性番号を振る機能
が、DV2006:73で実装されました。
【機能要求番号】9277 - Raster Watershed Analysis: Add ability to
assign common attributes to basins and streams when running
watershed analysis process.
最新のV73はこちらからダウンロードできます：
http://www.microimages.com/freestuf/tntpatch/DV73.htm.
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
