第248号「 ヌ ル セ ル と ヌ ル マ ス ク (1) 」
#################################################################
株式会社 オープンGIS
ヌルセルを設定しようとしたら、いつもの設定の窓がない。このような
経験をされたことはありませんか?
これはV71から導入された『ヌルマスク』が原因です。
ヌル(Null)とは、データの含まれない状態を指します。
・・・
ヌルマスクとはどういうものか、説明用のラスタを使ってご紹介します。

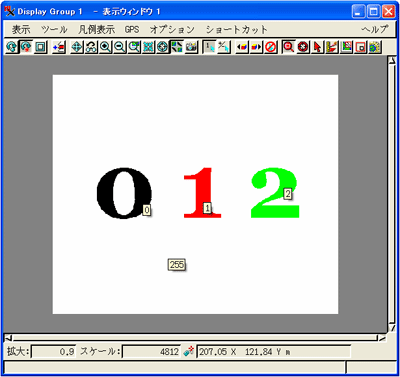

白地のラスタに0,1,2の数字を描きました。DN値(デジタルナンバ
ー。セルの値)は、白地が255, 0,1,2が文字どおり、0, 1, 2 の値
にしました。ラスタの背景の色はグレイです。
▽ このラスタをポリゴンで切り出します。
V72では「ラスタ」の「抜き出し...」メニューを使います。
▽ 結果です。
切り取られた場所のDN値は、0 になっています。透明設定を解除する
ため、ラスタレイヤコントロールウィンドウを開いて[ヌルセルの透明化]
ボタンをオフにします。
ここで気が付くのは、三角形の部分は透明なのに、ラスタ内の数字0は
DN値が 0 であるにもかかわらず、ヌルに設定されていない点です。こ
れは従来のヌル値の考えでは説明がつきません。
これは切り出しによって、次のようなマスクが新たに出来たと考えれば
理解できます。
▽ 実際、プロジェクトファイルの管理メニューを使えば、(V72)
切り出したラスタのサブオブジェクトには"ヌルマスク"というオブジェ
クトが存在しています。
▽ また、切り出したオブジェクトを選んで[編集...] ボタンを押すと、
いつものヌル値を設定するフィールドも見当たりません。
・・・
従来のヌル値を設定するフィールドに戻すには、ヌルマスクを削除しま
す。
こうすると、ヌル値を設定するフィールドが現れます。
[ヌル値を持つ] ボックスにチェックを入れ、"0"と入れます。
ラスタレイヤコントロールウィンドウで[ヌルセルの透明化] をオンにし
て表示すると、文字0も透明表示されました。
0 がヌルになったので、カラーマップが1つずれました。
・・・
ヌルマスクは、ラスタの切り出しやモザイクなど、ラスタの形状が変わ
る処理において自動的に作られます(V71以降)。
来週はゴールデンウィークでお休みにさせていただきます。
さ来週は、ヌルマスクを削除したり、ヌル値を追加したり変更するコマ
ンドについてご紹介します。
ヌルマスク資料
●ラスタのヌルセルの管理(Managing Raster Null Cells)
http://www.microimages.com/documentation/cplates/71SetNull.pdf
□■Tips□■
===============================================================
「マイドキュメント」フォルダには、MicroImagesというフォルダがあり
ます。この中には、空間データエディタで編集したオブジェクトのバッ
クアップファイルや処理ログが格納されています。これらのファイルは
次第に増えていきますので、C-ドライブの容量が不足するようでしたら、
心がけて削除するようにしましょう。何百MBにもなる場合もあります。
(メルマガ【第200号】にて既出)
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
【第222号】で「世界測地系版」の数値地図2500(空間データ基盤)の
読み込みエラーの修正について報告しました。
その際まだ問題があり、四隅にある座標情報のうち左下と右上の2点の
座標しか読んでいないため、隣り合う図郭が10cmほどずれました。
【エラー番号】DMD9602E - SDF: Imported data is shifted 10 cm on
ground scale
これまではSMLで対処していただいていましたが、
http://www.opengis.co.jp/sml/sml_basic/vector/sdf_georef_v13.sml
2006年3月22日以降のパッチ(2005:71)により、四隅の座標を正しく読み
込むようになりました。ただし測地系が"WGS84"になっていますので「座
標参照系の変更...」コマンドにより"JGD2000"に変更をお願いします。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
