Subject: OpenGIS Mail Magazine for T.S.U 【第 222号】 Date: Sun, 23 Oct 2005 22:35:38 +0900 From: WAZA Toshihiko OpenGIS Mail Magazine for Technical Support Users 2005/10/21 Keywords:OpenGIS,TNTmips,MailMagazine,Landuse,Combine,Intersect オープンGIS テクニカル・サポート専用メールマガジン 第222号「 土 地 利 用 図 の 集 計 ( 1 ) 」 ################################################################ 株式会社 オープンGIS 今回は、土地利用図などのベクタデータを円などの図形で集計する方法 をご紹介します。集計する方法にはいくつかあります。今週は、ベクタ の「組み合わせ(演算)」を使用する方法をご紹介します。 土地利用図のデータは、「グリッドポリゴンの生成...」メニューを使っ て仮想的に作りました。土地利用コードは乱数を使って発生しました。上描きされている白い円(ベクタ)2個が集計の単位です。番号(ID)は10 と20が付けられています。 ・・・ ▼「解析処理」「ベクタ」「組み合わせ(演算)」メニューを選びます。
▼「操作:」の右端の矢印を押して「インターセクト(AND)」を選びます。
▼ ソースの[選択] ボタンを押して、土地利用図のベクタを選びます。
▼ オペレータの[ベクタ...] ボタンを押して、円図形のベクタを選びま す。[実行] ボタンを押します。
▼ [新規ファイル] ボタンを押して、プロジェクト(RVC)ファイル名を与 えます。
▼ [新規オブジェクト] ボタンを押して、オブジェクト名を与えます。 デフォルトではソースのオブジェクト名が入っています。
▽ 処理が始まります。終了するとメッセージが出ます。
インターセクトの結果を見てみます。 ここでは「編集」>「空間データ...」メニューを使います。 ▼「ファイル」>「開く」で開きます。
▼ [詳細表示] と[テーブルの表示] ボタンを使って、テーブルを表示し ます。
ソース(土地利用図; LANDUSE)だけでなく、オペレータ(円)のテーブル (DISTRICT)もあります。 ▼ ポリゴンをクリックすると、それにリンクした各テーブルのレコード が赤く表示されます。 (上の円の中の1区画をクリック)

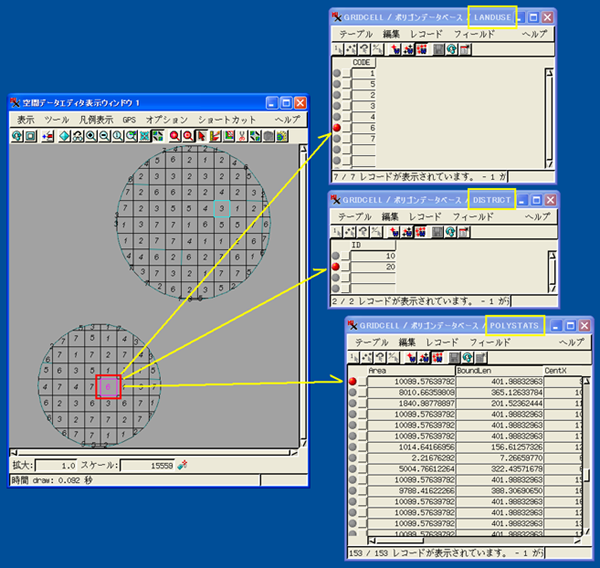

(下の円の中の1区画をクリック)
▼ また [テーブル/フォームの作成]ボタンから「リレーションの修正... 」を選んで、
テーブルの関係を表示すると、
Internalテーブルが図形データ(ポリゴン)を表していて、他の3つのテ ーブルがポリゴンにリンクしているのが分かります。 ・・・ このままではフィールドがばらばらなので、計算フィールドを使って1 つのテーブルに集めます。操作をアニメにしました。
http://www.opengis.co.jp/img/faq/v_statistic/SC1011/SC1011.html ★ 操作のポイントは、テーブル定義で「アタッチするタイプ」を "1対 1(暗示的)" にする点です。メールマガジン【第 204号】にも解説があ ります。 ▼ テーブルを開いて見ましょう。
ばらばらだった3つのフィールドが1つのテーブルに集まりました。 ・・・ では、集計に入りましょう。一発で出来ればいいのですが、円を1つず つ選んで処理します。 ▼ ポリゴン列の[選択/非選択] ボタンを押して、メニューから「クエリ による選択...」を選びます。
▼「挿入」>「フィールド...」を使って、図のように式を設定します。
▼ [適用] ボタンを押します。
▽ ID=10のポリゴンがすべて検索されました。
▼ 集計するテーブルで、[選択した要素(エレメント)レコードを表示] ボタンを押します。10番のレコードのみが表示されます。
▼ 土地利用コードのフィールドの上で右ボタンクリックをして、「この フィールドを並び替え」を選びます。
▼ 「テーブル」メニューから「ソートごとの統計値」>「合計」を選び ます。
▼ コード毎の小計が表示されます。
小計レコードの色の変更、小計値の出力についてはメールマガジン【第 219号】をご参照ください。 もう1つの円(ID = 20)についても同様の操作を行います。 ・・・ 来週は、切り出さないで集計する方法をご紹介します。 □■Tips□■ =============================================================== 集計する円がいくつもある場合は、表計算ソフトでやった方が早いです。 ▼ ポリゴンの検索を解除します。
▼「テーブル」>「別名保存...」を選び、"dBASE III" 形式で保存しま す。
以下、エクセルを使っています。 ▼ データ範囲を選んで、「データ」>「並べ替え...」を選びます。
▼ 並べ替える項目を順に設定します。3番目は設定しなくてもかまいま せん。
▽ データの並べ替えが出来ました。
▼ 次に、集計を行いましょう。2番目と3番目の列を選択します。
▼「集計の設定」ウィンドウが出ます。[OK]ボタンを押します。
▽ 集計が出来ました。
左端の"−" をすべて押すと、途中のデータの表示は省略されます。
"並び替えてから、集計"という考え方は TNTmipsと同じですね。 ================================================================ エラー・バグ・トラブル + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + ■数値地図2500(空間データ基盤)の読み込みエラーについて 「世界測地系版」の数値地図2500(空間データ基盤)の読み込みの座標が おかしいエラーがありましたが、V7.1の2005年10月19日のパッチから修 正されました。
原因は「世界測地系版」のCDから「数値化区分」という項目が増えて おり、読み込みの順番がずれたためです。 ●最近のフォーマット説明(平成14年11月1日発行「関東-4」世界測地系 版から)
●以前のフォーマット説明(平成9年4月1日発行「東京-6」無記名(日本 測地系版)から)
●「数値化区分」の説明
●「数値化区分」のデータ例(GUOUSEI.ARCファイル)
日本地図センターに問い合わせたところ、日本測地系のCDでも「数値 化区分」が入っているものもあるとのことです。ある時から追加された とのことです。今回、カンマで区切られた項目の数を数えるように変更 しました。 ただし取り込まれたデータには、測地系の名称(JGD2000または Tokyo-Japan)がきちんと付いていないので、再度マイクロイメージ社と 調整を行います。 + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + ◆◇ ご 案 内 ◆◇ .................................................................. 誠に申し訳ありませんが、 V7.1 TNT製品のDVDでの発送は中止になり ました。 .................................................................. メールマガジン【第200号】にて、V7.1(正式名称2005:71))からTNT製品 はDVDでの発送になる旨、ご案内申し上げましたが、10月になっても 発送が開始しないため、マイクロイメージ社に確認したところ、コスト 高等の理由のため、これまで行っていた紙およびメディア(当初予定の DVDないしCD)での配布は行わないことが判明しました。 マイクロイメージ社にとっても今回の措置は過渡期的であったようで、 V7.2からは完全にインターネットからのダウンロードが公式リリースに なり、メディアおよび紙での配布は行われない模様です。 本メールマガジン【第207号】にて、TNTmips Ver.2005:71の「DVD お よび印刷物」でのご提供は、本年8月位の予定とご案内致しましたが、 今回の変更により、申し訳ありませんが発送は行われませんので、ここ にお詫び申し上げます。 従来のTNT製品のリリースメモについては以下のホームページをご覧くだ さい。 ●2005:71 リリースメモ
