Subject: [ts-mag:00010] OpenGIS Mail Magazine for T.S.U 【第 215号】 Date: Sun, 28 Aug 2005 23:12:15 +0900 From: WAZA Toshihiko OpenGIS Mail Magazine for Technical Support Users 2005/08/26 Keywords:OpenGIS,TNTmips,MailMagazine,Clip,Rotate,Hardcopy Layout オープンGIS テクニカル・サポート専用メールマガジン 第215号「 一 部 分 を 回 転 し て 印 刷 す る 」 ################################################################# 株式会社 オープンGIS 今週は、地図データの一部分を回転して印刷する方法について解説しま す。 ▼「表示」>「空間データ...」を選びます。「空間データの表示」ウィ ンドウから「印刷用レイアウトの新規作成」を選びます。▼「レイヤの追加...」ボタンで、印刷する地図データを選びます。
ここでは、数値地図25000(地図画像)の1つの図幅を使用しました。
赤のラインは2次メッシュ、青のラインは3次メッシュです。この中の ピンクで囲まれた4個の3次メッシュの範囲を印刷したいと思います。
(ちなみに、赤■が弊社です:) ▼「レイアウト」>「用紙設定...」を選んで、使用するプリンターの [モデル] を選びます。[サイズ] パネルにおいて[地図の縮尺] を調整し ます。
(クリップする前) ▼ さて、ここからが本題です。[グループ設定] ボタンを押します。
▼「クリッピング」パネルを選び、[クリップ] ラジオボタンを押します。
▼ 緯度-経度でクリップする範囲を入力するため、[投影法...] ボタン を押して、"ジオグラフィック"に変えます。
☆用語: 緯度-経度 = ジオグラフィック = 地理座標 ▼ [再描画] ボタンを押します。クリップされました。
(クリップの後) ▼ [地図の縮尺] を調整して大きくしましょう。
周りの赤線はグリッドを利用しました。 さらに回転します。 ▼ 再度 [グループ設定] ボタンを押します。回転は「投影法」パネルで 行います。「自動マッチング」を"なし"にします。[回転] に回転する角 度を入力します。
▼ [再描画] ボタンを押します。
回転しましたが、赤枠の外も表示されてしまいました。これは予想外の 動きです。 ・・・ 対策としては、大きく分けて a. データを物理的に切り出す。 b. マスクを使って隠す。 があります。 ここでは、マスクで隠す方法をご紹介します。画像処理でマスクという と通常ラスタですが、ここではベクタを使いました。 ▼「編集」>「空間データ...」を選びます。 ▼「リファレンスレイヤの追加...」ボタンを押して、サンプルの地図 画像を選択します。
▼「ファイル」>「新規作成」>「ベクタ...」を選びます。
▼ 少しでも作業を減らすために、[図郭線の作成] ラジオボタンを押し ます。
▼ [ OK ] ボタンを押します。データの外側を囲む図郭線ができます。
▼「ベクタツール」ウィンドウの[ラインの追加] ボタンを押します。
▼ [マニュアルによる] ボタンを押します。座標を数値で入力したい時 に使用します。
▼ [投影法] ボタンを押して、緯度経度(JGD2000 / ジオグラフィック) を選びます。[ OK ] ボタンで閉じます。
▼ クリップする座標を[緯度]、[経度]のフィールドに入力します。 [Enter] キーを押すと、座標が上のリストに移ります。表示ウィンドウ には入力した座標がラインとして描画されます。
▼ 間違えた場合は[中間点の修正] ボタンを使います。
▼ ラインを閉じる一歩手前で、[ポリゴンを閉じる] ボタンを押します。 最後に[加える] ボタンを押します。ラインが確定します。

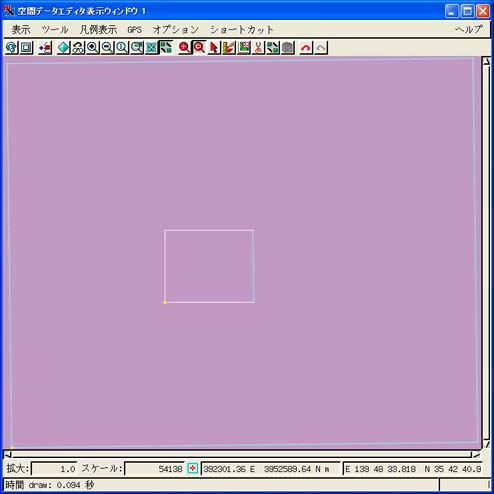

▽ ポリゴンの中にポリゴンが出来ました。
▼ テーブルとフィールドを作成し、外側のポリゴンに1、内側のポリゴ ンに2の属性を与え、属性を使って外側のポリゴンに白のスタイルを付 けました。
▼「ファイル」から「保存...」を選び保存して、終了します。 ・・・ 「空間データの表示」に戻ります。 ▼ レイアウトが保存してある場合は、「レイアウトを開く...」で開き ます。
▼ ラスタの上に作成したベクタを置きます。
▼「グループ設定」ウィンドウのクリップはオフにします。
▼ 位置がずれた場合は [配置] ボタンで修正しましょう。
地味なやり方ですが、出来ました。印刷もOKです。 今回はレイヤーの数が1個でしたが、この方法ならばいくつ重なってい ても大丈夫! マスクについては、過去のメールマガジンでも何回か紹介しています。 目的・用途に応じて使い分けましょう。 ■第170号「見せたくなければ000で隠そう!」
