第181号「直接使えるデータ形式とは？」　【メルマガ・バックナンバー】


 Subject: [ts-mag:00191] OpenGIS Mail Magazine for T.S.U 【第 181号】
    Date: Mon, 20 Dec 2004 17:52:59 +0900
    From: Taichi FURUHASHI

OpenGIS Mail Magazine for Technical Support Users      2004/12/17
Keywords: OpenGIS,TNTmips,Direct Use,Shape,Bit,3D View,Export All


オープンGIS
テクニカル・サポート専用メールマガジン

第181号「　 直　接　使　え　る　デ　ー　タ　形　式　と　は　？　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS





変換なしですぐ使える！

これほど便利なことはありません。



今までのＧＩＳデータは、TNTmipsで使う際に、一度ＴＮＴ独自形式であ
るＲＶＣフォーマットに変換する必要がありました。しかし、この変換
作業が結構面倒で、ver6.6 以降からは、徐々に業界標準と呼ばれるいく
つかのデータフォーマットはＲＶＣ形式への変換なく直接利用できるよう
になりました。
　ver7.0 では更に対応フォーマットが増え、現在以下の９種類のデータ
で直接利用することができます。

　□ラスタ型
　　ECW形式 (Enhanced Compressed Wavelet)
　　GeoTIFF形式 (all types)
　　JPEG形式
　　JPEG2000形式
　　MrSID形式 (wavelet compressed)
　　PNG形式
　　TIFF形式 (all types)

　□シェープ型
　　ESRI-Shape形式 (line work and table)

　□ＣＡＤ型
　　MapInfo-TAB形式 (line work and tables)

今週は、この直接利用方法と、簡単な仕組み、そして注意点についてご紹
介いたします。


●

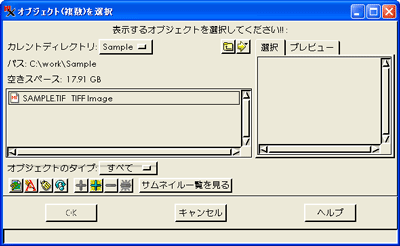

まず利用方法！　例えば C:\work\Sampleフォルダ内に GeoTIFF のデータ
があったとします。



このファイルを TNTmipsで読み込もうと、ファイルのあるフォルダ内を
みてみると、普段見なれた赤いＭＩの文字が付いたファイルマークで登場
します。ぱっと見はＲＶＣファイルのようですね。



ファイル名をダブルクリックすると、中に含まれているオブジェクトが
表示されます。



このあたりの操作感覚もＲＶＣファイルとまったく同じですね。



同じように、シェープファイルもマップインフォファイルも、それぞれ
シェープオブジェクトやＣＡＤオブジェクトとして、あたかもＲＶＣファ
イルの中に格納されているかのように扱うことができます。
　もちろん、ジオリファレンスやカラーマップなどのサブオブジェクト
も埋め込めます。それぞれ異なる形式のはずなのになぜこんなことが可
能なのか？？

次に、どんな仕組みなのかについて触れてみましょう。


●


実は TNTmips は、直接利用可能なデータファイルを見つけると、リンク
ファイルと呼ばれる拡張子.rlk のファイルを自動的に生成します。そし
て TNTmips には必要だけれども、元々のデータファイルには存在しない
メタデータをこのリンクファイルの中に格納して、あたかもＲＶＣファイ
ルのように振舞うのです。



ですので、使用している GeoTIFF データを別のフォルダへ移動する場合
には、リンクファイルも一緒に移動しないと、再度.rlkファイルを生成し
なおして、細かな色設定などをやり直すことになります。

また注意点として、リンクファイルやデータベーステーブルは書き換え
可能ですが、データ本体そのものは書き込みできませんので、[編集]＞
[空間データ...] 機能でＤＮ値を置き換えたり、ラインやポリゴンを削
除・追加をしたりする、データの修正作業は行えません。



あくまでデータをそのまま表示したり、リファレンスデータとして利用
することを前提としています。見たことないファイルだからと、間違って
リンクファイルを消してしまわないようにご注意ください。


●


以上、直接使用できるデータをまとめますと

　[利点]
　☆ＲＶＣへの変換処理がいらないので手間要らず。
　☆サブオブジェクトの書き込みも可能。
　☆データベースへの書き込みも可能

　[欠点]
　×データの中身を書き換えることはできない。
　×サブオブジェクトを紛失しやすい


直接利用はできなくても、ＲＶＣファイルに変換できる形式は１４０種類
もあります。本格的にデータを処理させる場合はやはりＲＶＣ形式のほう
に分がありますが、直接使用テクニックも是非活用してください！

インポート/エクスポートできるデータ形式リストはこちらをご覧ください!
http://www.opengis.co.jp/htm/basic/import_export.htm






今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　例えば、16bit のラスタを 8bit にビット深度を変更したい！
"
"
"　そんなときはメインメニューより、[解析処理]＞[ラスタ]＞[組み合
"　わせ(演算)]＞[一般演算式...] を選択します。　まずは、
"
"　　・タイプ: 欄を [代数]に、
"　　・操作: 欄を [スケール/オフセット]に切り替えます。
"
"　そして
"
"　　・スケールファクター: 欄を 1.00 に
"　　・２つの Offset:欄を 0 にすると
"
"　あとは、出力ラスタの種類: 欄にて出力したい bit 数を選択するだけ。
"
"　もちろん、256 以上の値を 8bit などにすると、最大値である 255 など
"　に置き換えられてしまいますから、ご注意ください。
"
"　また、[解析処理]＞[ラスタ]＞[抜き出し...]機能で、[抜き出し]タブ
"　内の選択: 欄を [すべて]に設定して、[Value]タブの出力の種類: 欄
"　で変換したいbit数に切り替える方法もあります。こちらはリスケール
"　の機能があるので便利です。
"
"　(メルマガ第74号を改良)
"
""""  隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信  """"




New Things 最新情報
=================================================================
=
=　三次元鳥瞰図による可視化(PDF) 【ＴＮＴ入門】
=　http://www.opengis.co.jp/htm/getstart/getstart.htm
=
=　第175号「手計算で、勾配を求めてみよう！」 【メルマガ】
=　http://www.opengis.co.jp/htm/kako_mail/mail_mag_175.htm
=
=================================================================




■■■■■■　今　年　も　テ　キ　ス　ト　販　売　中 !!　■■■■■■

昨年部数限定でご提供しました「リモートセンシングテキスト」の改訂版を
今年も作りました!!　しかも、値段は安く、中身は濃くなりお買い得です!!

同時に、TNTlite の日本語解説セットも、オープンGIS 独自パッチや、
北海道地図さんの GISMAPTerrain サンプルデータと共にリリースしました。

詳しい内容はこちらをご覧ください。
http://www.opengis.co.jp/htm/info/book.htm

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■





バグ・トラブル情報
???
???
???　シェープファイルの出力って、ＣＡＤ形式だけ？
???
???
???　[解析処理]＞[インポート/エクスポート...]機能で、作成したベク
???　タをシェープファイル(ARC-SHAPE FILE)に出力しようと、
???
???　　・オブジェクトの種類: 欄を [すべて]
???　　・操作: 欄を [出力(エクスポート)]
???
???　に切り替えると、なぜか選択できる形式がＣＡＤ形式に限定されて
???　しまいます。そんなときは、
???
???　　・オブジェクトの種類: 欄を [ベクタ]
???　　・操作: 欄を [出力(エクスポート)]
???
???　に設定して、実行してみましょう。
???　今度は問題なくベクタオブジェクトを選択できるはずです。
???
???
???　さすがに１４０種類以上もデータがあると、同じ名称でデータ構造
???　の異なるデータとバッティングしてしまいますのでごっちゃになり
???　がちです。同じように、ＤＸＦやＧＭＬ、ＭＯＳＳ形式でもご注意
???　ください。
???
???
???
???
