もっとターゲットを限定したい！！


画像データを扱う際に、よく用います「空間フィルタ」を使うと、例えば
多数決処理や、例えば平均化などでノイズを除去したり値の分布を滑らか
にしたりすることができます。しかし、既存のメニューの中から思い通り
のフィルタをなかなか見つけることができない...

例えば、ポツンと孤立した島状のピクセルがあったとき(陸を１、海を０)
そのピクセルを０にしてしまう、つまり島を海と置き換えてしまう処理が
あります。

000 　 000
010 → 000
000 　 000


一方で、逆に陸地の中にポツンと孤立した湖のようなピクセル(陸を１、
海を０)があったとしますと、これを１と置き換える処理もあり得ます。

111 　 111
101 → 111
111 　 111


島のピクセルも湖のピクセルも、両方同時に消したい場合は、多数決処理
や膨張(Dilation)、収縮(Erosion)フィルタを組み合わせることで可能です
が、今回は「島ピクセルだけを消したい！」とか、「湖ピクセルだけを消
したい！」という、ターゲットを限定した処理の話。　なかなか既存のメ
ニューだけでは対応しきれません。

どうしてもＳＭＬの力を借りる必要が出てきます。　かといって一から
作り始めると大変ですので、参考となるＳＭＬを試しに作ってみました。

そんなわけで、今週は「島ピクセルと湖ピクセルをそれぞれ削除」して
みましょう！


●


まずは、島ピクセルを削除するＳＭＬをダウンロードします。
▽▽ IslandDelete_v10.sml [80KB] ▽▽
http://www.opengis.co.jp/sml/sml_basic/raster/IslandDelete_v10.sml


今回処理が可能なのは、数字が０と１しかないバイナリラスタと呼ばれる
ものです。　　試しにこのような白黒サンプルデータを作ってみました。
([解析処理]＞[ラスタ]＞[フィルタ]＞[しきい値...]で簡単に作れます)




あとはＳＭＬを実行してこのような島状ピクセルを除去してみましょう。




こういった特定のパターンだけを認識して置き換えるような処理の事を
「論理フィルタ」と呼びます。


●


次に、ＳＭＬの具体的な操作方法をご紹介いたしましょう。

▽メインメニューから[解析処理]＞[ＳＭＬ]＞[実行...]を選択。




▽<ファイルを選択> ウィンドウにてダウンロードしたSMLを選択し [OK]。




▽<孤立ピクセル除去SML ver1.0> ウィンドウが登場。

▽左端の歯車ボタンを押すとプログラムが起動。




▽読み込むバイナリラスタを選択します。




▽除去されたラスタの保存先を指定します。




■これで処理が行われ、結果が保存されます！


処理後はすぐに、出力結果を確認！

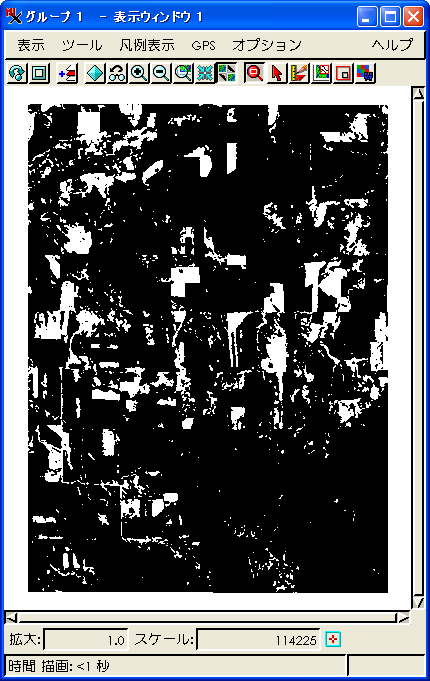

元々のデータはこんな感じでしたが...




島状ピクセルを除去するとこんな感じに白い粒つぶピクセルが除去され
ていますね。





●


今までは、孤立したピクセルがターゲットでしたが、今度は逆に、１ピ
クセルだけ抜け落ちた穴を埋める処理を行ってみましょう。１を陸、０
を海とすると、湖ピクセルを削除するＳＭＬというわけです。

ダウンロードはこちらから。
▽▽ sml_basic_raster/HoleFilling_v10.sml [80KB] ▽▽
http://www.opengis.co.jp/sml/sml_basic/raster/HoleFilling_v10.sml

操作手順は、先ほどとまったく同じですので省略しまして、一気に結果
を確認してみましょう。

▽元々のデータはこんな感じ




▽穴を埋めるとこんな感じ




●


一体、このＳＭＬでどんなメリットがあるの？ と思われるかもしれません。
確かに、処理自体はごま塩ピクセルを除去するだけの単純なＳＭＬで、そ
の後の応用性があまり想像できません。またノイズ除去という目的であれ
ば既存のメニューによる空間フィルタで十分です。ただ、いきなりある目
的のために処理を行うと、その中で用いられている部分的な処理だけを行
いたくてもどうしようもありません。　一度に処理する事も必要ですが、
たまには１つのパターンだけを抽出してじっくり考えてみるのもよいかと
思います。

こういった小さなプロセスの組み合わせが、実は思わぬ効果を生み出す場
合だってあるのですから。







今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
"　データはＵＴＭだけど、１９座標系として表示したい!!
"
"
"　表示機能での投影法や測地系を、そのときだけ変更したい場合があり
"　ます。かといって、データ自体の投影法や測地系を変更する面倒な方
"　法は使いたくない！
"
"　そんなときは、<グループコントロール> ウィンドウのメニューより、
"　[グループ]＞[投影法/切り抜き表示...] を選択しましょう。
"
"　
"
"
"　<グループ設定> ウィンドウが現れますが、上の自動マッチング:欄 が、
"　デフォルトでは [最初に追加したラスタか、最初に追加したレイヤ]
"　になっています。これをまずは [なし] に切り替えます。
"
"　
"
"
"　あとは [投影法...] ボタンを押して、お好きな座標系や測地系に変更
"　してみてください。
"
"　
"
"
"　これで、<表示ウィンドウ> 上では、ＵＴＭ表示から１９座標系表示
"　など自由に変えられますね！
"
"　(メルマガ第59号を改良)
"
"
