OpenGIS Mail Magazine for Technical Support Users 2002/1/25
Keywords: OpenGIS,TNTmips,10mDEM,GISMAP Terrain,TNTsim,Previous P.
オープンGIS
テクニカル・サポート専用メールマガジン
第32号「 こ れ ぞ 職 人 技 の 結 晶 ! ! 1 0 m D E M 」
#################################################################
株式会社 オープンGIS

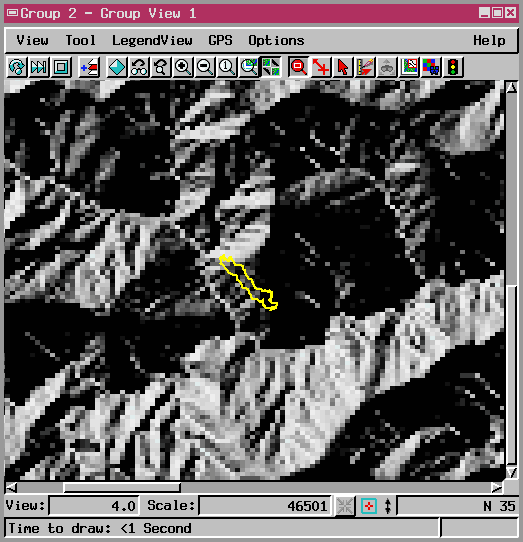

突然ですが、まずはこの画像を見てください。
これは、おなじみの国土地理院発行 数値地図 50mメッシュDEM に陰影を
つけて、現地で取得した GPS のログ(黄色いライン)を重ねたものです。
ひとつひとつの粗いドットが、おおよそ 50m×50m で構成されている標高
データで、日本全国整備され、かつ低価格(日本全国そろえても 22,500円)
なため GIS の世界でも頻繁に使われるメジャーなデータといえるでしょう。
そんなことは、百も承知だと思われるかもしれませんが、

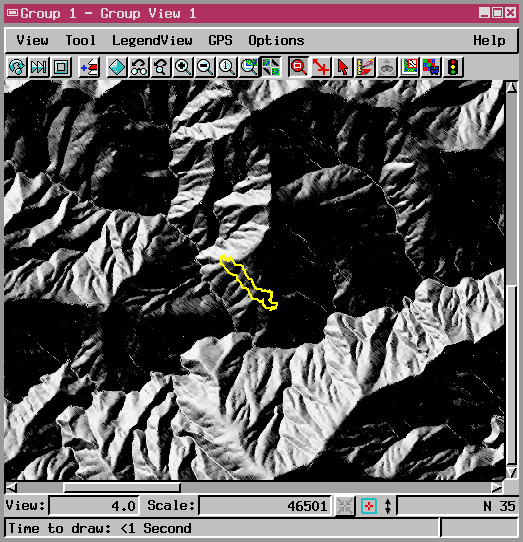

では、次にこちらをご覧ください。
どうですか？ 先ほどの DEM よりも更に細かく滑らかな地形が表現され
ていることに驚かれると思います。
このデータを作っているのは国土地理院ではなく北海道地図株式会社。
製品名は「GISMAP Terrain」といいます。
といっても、データの生成方法は国土地理院とほとんど同じ。
1/2.5 地形図の等高線に 10m のメッシュをあてて作成した標高データで
すので、レーダープロファイラや、オルソ写真から作成された樹高を含む
地形情報ではなく、現地での測量と地図職人さんたちの技術によって修正
された、より本物の地形に近いデジタル標高モデルといえるでしょう。
おそらく、日本全国の標高データを網羅しているものとしては、日本で
一番細かい解像度を持っているのではないでしょうか。
どうですか、少し興味をもたれましたか？
さて、先ほどの画像をさらに拡大してみましょう。

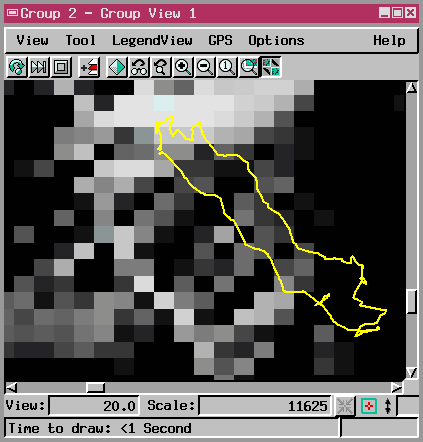

こちらが国土地理院の 50m メッシュ標高データ

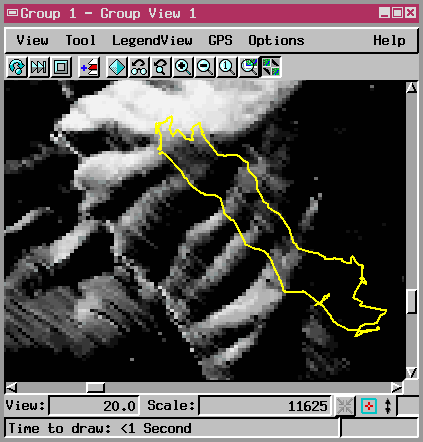

こちらが北海道地図株式会社の 10m メッシュ標高データ
もう、ここまで拡大しますと国土地理院の 50m DEM では粗すぎてよくわ
かりませんが、10m メッシュ DEM のほうはまだまだ細かい谷や尾根をき
ちんと表現しているのがわかると思います。特に、GPS のログ(黄色いラ
イン)のジグザグとした谷尾根表現とうまく表現しているのが良くわかり
ますね。
さて、話題は TNTmips でのインポートへと変わっていきます。
このデータ、通常は北海道地図のオリジナル格子フォーマットである
HGF フォーマット(注意 HDF ではありません!!) というテキスト形式の
ラスタデータとして販売・提供されております。各データは２次メッシュ
単位で、つまり配布形態も、国土地理院の数値地図 50m メッシュ標高と
同じ範囲で販売しているのです。
テキストファイルですので扱いやすいですが、せっかくですので自動的に
インポートしてジオリファレンスまで与えれくれると尚使いやすいですね。
ならば、インポータを作ってしまえということで、早速作ってみました。
http://www.opengis.co.jp/sml/hgf_import_v10.sml
使い方はいたって簡単。
ダウンロードした SML ファイルをそのままダブルクリックすれば、
インポータが自動的に起動します。

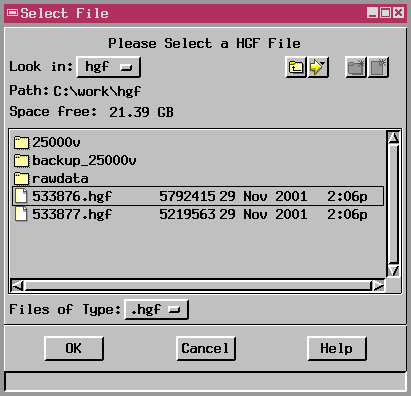

手順１．インポートする HGF ファイルを選択します。

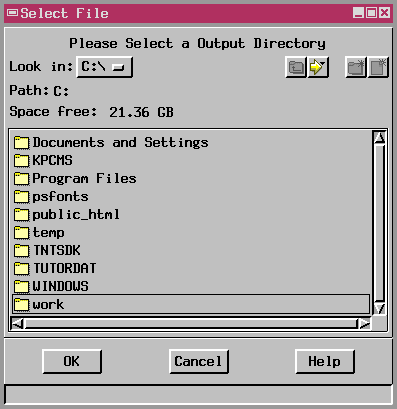

手順２．変換後に生成される RVC ファイルを置き場所(ディレクトリ)
を選択します。

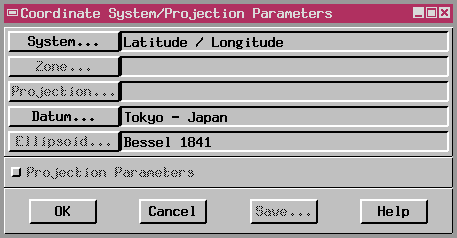

手順３．座標情報(投影法)を聞いてきますので、SYSTEM を Lat/Lon で
Datum を Tokyo - Japan に変更します。

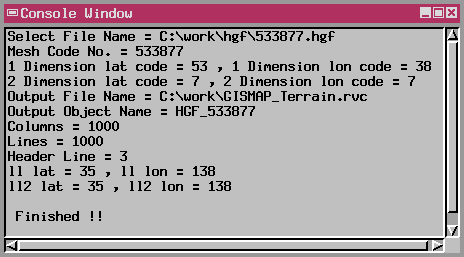

手順４．Console ウィンドウを眺めていると、現在の処理状況がこのよう
に表示されます。そのまましばらく待っていましょう。
手順５．「 Finished 」のメッセージが出てきましたら完了です。
手順６．今度はいつものように TNTmips を起動して、
Display/Spatial Data 機能より無事にインポートが完了しているか確認
してみましょう。
データの保存場所は、手順２で指定したディレクトリ(フォルダ)の中。
「 GISMAP_Terrain.rvc 」という名前のプロジェクトファイルが自動的に
生成されているのがわかると思います。この中に「 HGF_****** 」といっ
た具合に２次メッシュコードを含んだ名のオブジェクトが格納されており
ます。
いかがですか？
インポートがうまくいっていますか？
見れば見るほど詳細で細かい... 眺めるほどに GIS が楽しくなる、
そんな魅力的なデータではないでしょうか。
値段？？？
これだけ詳細なデータで、さらに受注生産ですので、大まかな値段しか
お伝えできませんが、２次メッシュ１図幅でおおよそ３万円くらいだそ
うです。
高いと思われるかもしれませんが、自分でこの精度の DEM を作る場合を
考えてみてください。 それを考えるとやっぱり安いと思いませんか？
北海道地図株式会社
http://www.hcc.co.jp/
GISMAP Terrain 解説ページ(北海道地図株式会社)
http://www.hcc.co.jp/gismap/terrain_spec.html
データ購入・RVC 形式変換 は弊社でも取り扱いしております。
ご興味のある方は是非お尋ねください。
今週のプチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
" 画面上で簡単に距離を測りたい!!
"
" そんなときは、View ウィンドウの右上にある、
" GeoToolbox ボタンをクリックしましょう。
"
" その名のとおり GeoToolbox ウィンドウが現れます。
"
" あとは Ruler や Line ボタンを選択して、画面上に線を描いていけば
" その長さや方向などが Measure タブ内に現れてきます。
"
"
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
New Things 最新情報
=================================================================
=
= Geting Started と翻訳した TNT入門 テキストのダウンロードページ
= を更新しました。
= http://www.opengis.co.jp/htm/getstart/getstart.htm
=
= TNTsim の ウィンドウ・リサイズエラーが修正されました。
= http://www.opengis.co.jp/htm/patch/patch.htm#THIRD
=
=================================================================
バグ・トラブル情報
???
???
???
??? ver6.6 より標準装備された TNTsim がうまく動かない!!
???
??? という報告が何件か来ております。
???
???
??? まず、次の点をご確認いただき、それでも動かない場合はご連絡く
??? ださい。グラフィックボードによっては、DirectX で動作しない場
??? 合があります。
???
??? ● DirectX 8.1 最新版がインストールされているか確認してみて
??? ください。
???
??? ● マイクロソフトが提供しています DirectX8.1 のチェックプロ
??? グラム ( DxDiag.exe ) を実行してみてください。場所は、
??? C:\WINDOWS\system32\dxdiag.exe や、
??? C:\WINDOWS\system32\dxdiag.exe などにあります。
???
??? ● ビデオメモリが少ない場合(例えば 8MB とか 16MB とか)は、
??? ビット深度を下げてみてください(例えば16bit）。
???
??? ● 下の FTP サイトにて、最新版TNTsim パッチをダウンロードして
??? ください。[必要ファイル：tntsim.zip neede.zip]
??? ftp://patch.microimages.com/pub/outgoing/tntpatch660/win32/
???
??? くわしいパッチの充て方はこちらをご覧ください。
??? http://www.opengis.co.jp/htm/patch/patch.htm
???
???
???
??? よろしくおねがいいたします。
???
???
???
今週の話題 on メーリングリスト
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~
~ TNTmips ver6.6 をインストールの途中で
~
~ 「 Do you want to transfer settings from
~ a previous products instllation? 」
~
~ という質問ウィンドウが出てきますが、
~ この際に「はい(Y)」を選択すると、昔インストールした TNTmips
~ から、何の設定ファイルをコピーするのかが話題になりました。
~
~
~ どうも、*.ini だけではないようで、
~ 詳細については現在調査中です。
~
~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
