数値地図25000地図画像
インポート SML ver2010

最新 TNTmips をお使いの方に朗報です!

地図画像のインポートが TNTmips 2010 に対応しました。日本語対応から版の抽出まで機能が充実。特徴は次の８点です!!

　○ CD まるごとインポート
　○ 圧縮(欠損なし)して容量節約
　○ ジオリファレンスの自動化
　○ 図郭の外側を自動で透明化(延伸認識)
　○ メタデータには発行年月日記録
　● オブジェクト(日本語)名/注釈も自動入力
　● １図幅に１つのRVCファイルで整理がラクラク
　● 各版ごとにカラーパレットを埋め込み

是非ご活用ください！

50k地図画像インポートSML(v2010)

200k地図画像インポートSML(v2010)

25k地図画像インポートSML(v7.0)

This Information was checked by Windows XP SP3
(TNTmips Pro 2008:74 / 2009 / 2010)

●1. ダウンロード
SML ファイルをダウンロード

●2. SML の実行
インポート SML を実行

●3. 表示
こんなことできます

●4. 技術情報
処理の解説

　ダウンロード

　まずは、インポート SML をダウンロードしてください。

▼Download はこちら

下の SML アイコンをクリックしますと、RVC ファイルをダウンロードできます。　うまくいかない場合は、右クリックで、「対象をファイルに保存」を選択してください。

●平成17年7月1日以降刊行CD-ROM (世界測地系)

topo25k_h17_v20100512.sml　(92KB)

●世界測地系対応CD-ROM (世界測地系)

topo25k_jgd2k_v20100512.sml　(80KB)

●日本測地系CD-ROM

topo25k_tokyo_v20100512.sml　(80KB)

　S M L の実行

　ダウンロードしました SML ファイルを実行すると、あとは必要なファイルや設定を指定すればインポート開始です。　　実行前に必ず日本語の FONT 設定を行っておいてくださいね。

▼メインメニューから SML を実行

まずは、TNTmips を起動し、メインメニューより「スクリプト」＞「実行...」を選択します。

▼SMLスクリプト用のファイルを選択

<開くファイルを選択してください> ウィンドウが現れますので、ダウンロードしました SML スクリプト用のファイルを選択して、[OK] ボタンを押します。

▼ボタンが４つ登場

下のような４つのボタンが並ぶウィンドウが現れますので、そのうちの一番左のボタンをクリックしましょう。

▼Welcome ウィンドウ現る

ようこそ!! とメッセージが現れましたら、CD-ROM がセットされていることを確認しまして、[OK] ボタンを押します。

▼地形図の管理ファイルを選択

●平成17年7月1日以降刊行CD-ROM (世界測地系)

CD-ROM の DATA フォルダ内にあります、KANRI2KW.CSV ファイルを選択して [OK] ボタンをクリックします。

●世界測地系対応CD-ROM (世界測地系)

CD-ROM の DATA フォルダ内にあります、KANRI2K.CSV ファイルを選択して [OK] ボタンをクリックします。

●日本測地系CD-ROM

CD-ROM の DATA フォルダ内にあります、KANRI.CSV ファイルを選択して [OK] ボタンをクリックします。

▼作業用フォルダを指定

今度はインポートしたデータを保存するフォルダを指定して [OK] ボタンを押します。　各ファイル名は、自動的に 平成17年7月1日以降刊行CD-ROMでは図葉ファイル名 が、世界測地系対応CD-ROMと日本測地系CD-ROMではメッシュコード が割り振られますのでご安心ください。

▼座標参照系の注意事項

●平成17年7月1日以降刊行CD-ROM と世界測地系対応CD-ROM

KANRI2KW.CSV や KANRI2K.CSV を選んだ場合は世界測地系となり、UTM 投影法で、測地系が JGD2000 になります。

●日本測地系CD-ROM

KANRI.CSV を選ぶことになるので日本測地系となり、UTM 投影法で、測地系が Tokyo-Japan になります。

▼準備はいいですか？

あとは、[はい] ボタンを押すとインポートが始まります。　処理時間はマシンスペックにもよりますが、CD-ROM １枚で、およそ30分程度かかりますので、今までの設定で問題ないようでしたら [はい] ボタンを押しましょう。

▼あとは待つだけ...

進行状況は、<ステータス> ウィンドウでわかります。

▼終了しました

インポートが終わりますと、メッセージが現れますので、[OK] ボタンを押して完了です。　おつかれさまでした。

　表示してみる

　早速、インポートしたデータを表示してみましょう。　　新しい SML ですと、各版ごとの切り替え表示も簡単にできます。

▼メイン＞表示を選択!!

メインメニューより「メイン」＞「表示...」を選択しましょう。

▼ラスタの追加＞シングルラスタ

<表示マネージャ> ウィンドウの [ラスタの追加...] ボタンを押して、[シングルラスタ...] を選択します。

▼すべてを追加ボタンで一括選択

インポートを行った際に指定しました「作業用フォルダ」へ移動しましたら、<表示するオブジェクトを選択してください> ウィンドウの下側の [選択されました] 欄の左上にあります、[すべてを追加] ボタンを押しますと、その中のラスタがすべて選択されます。　あとは、[OK] ボタンを押すだけです。

▼表示するとこんな形

これで <表示グループ-表示ウィンドウ> には、選択した地図画像がレイヤ分けされながら、すべて表示されます。

▼四隅もきれいに繋がります

４つの図幅が隣接する場所を表示すると、このように、多少のズレがありますが、ほぼ綺麗に隣の図幅と繋がります。　しかもそれぞれ図郭線の外側を透明にしてますので、お互いの余白スペースが邪魔しません。

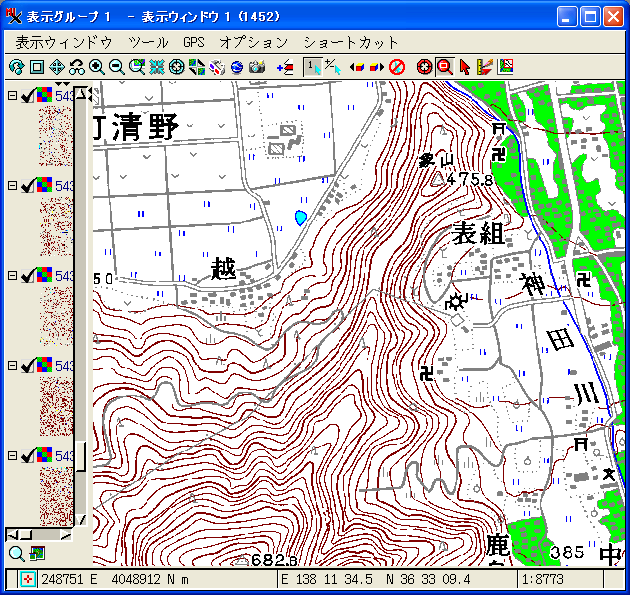

▼例えば、通常表示では...

またこんな表示も可能です。　通常はこのように沢山の色(版)が表示されますが...

▼コントロールを選ぶことで...

対象レイヤの凡例を右クリックしまして、[コントロール...] を選択しますと...

▼カラーパレットを変更することができます

<ラスタレイヤコントロール> ウィンドウが現れますので、[オブジェクト] タブへ移動しまして、カラーパレットを [カラーマップ] から別の版に切り替えます。

▼褐版だと等高線だけが...

[OK] ボタンを押すと、<表示グループ-表示ウィンドウ> が書き換わり、例えば褐版を選んだ場合には、等高線だけが表示されます。　文字の裏側の等高線もキチンと表現されていることにご注目ください。

▼文字なし版セットを選ぶと...

それぞれの版だけを表示するのいいですが、実用的な表示方法はこのように文字表示だけを消してしまうといった事も可能ですので、いろいろと試してみてください。

　技術情報

　SML プログラムが自動的に行っている処理について、具体的な内容をいくつかご紹介します。　　カスタマイズの際にご参考ください。

▼透明処理

お互いの図幅同士を綺麗につなげるために、図郭線の外側を透明化する処理を行っています。　ただ、８方位すべてを透明化するのではなく、陸地の飛び出し部のような延伸のあるなしで透明化したり、しなかったりを取捨選択しています。

▼延伸処理

海沿いの地域や離島などの地図では、紙面をギリギリまで有効活用するために、図郭線を延長する「延伸」という処理をします。　数値地図の地図画像も紙の地図と同じように、範囲外ではあるもののできる限り効率よく、１枚の地図に収めるため延伸を行っていますが、世界測地系対応CD-ROMの管理ファイルと平成17年7月1日以降刊行CD-ROMの旧図郭地形図の管理ファイルには、どの方向に延伸しているかという情報が記録されておりますので、この SML ではこの延伸情報(延伸フラグ)を元に、延伸している箇所は透明化をせず、そのまま残しています。

▼図郭線の直線近似

地図画像の端を意味する図郭線は、単純に４隅の点を結ぶことで、生成されそうですが、実は、そううまくはいきません。　投影法の関係で、UTM 座標系では、lat / lon 軸そのものが曲がった形で、表現されるからです。　そのためこのインポート SML では、4隅以外に北側3ポイント、南側3ポイント、合計6ポイントの中間点を計算し、図郭線を生成することで、この曲線を近似しています。

▼メタデータの扱い

各地図画像には、地図の発行年月日がメタデータとして記録されています。　<表示グループ-表示ウィンドウ> の凡例を右クリックして、[メタデータの表示...] を選択すると...
