ポリゴンベクタのカテゴリー別面積集計のSML (TNTgis)

処理の特徴

• ポリゴンベクターに対して、属性値毎の面積集計を行う。
• ユーザが選択した属性に対して、面積と個数の集計を自動的に行います。
• カテゴリーとなる属性は、通常、文字型です。
• ベクタを自動的にコピーし、処理結果と共にユーザが指定したディレクトリに出力されます。
• 集計結果は、ベクターテーブル、CSVファイルとして出力されます。

SMLのダウンロードはこちら

処理手順例

以下に処理手順を示します。各ステップの選択後、[OK]ボタンを押すと先に進みます。

1. TNTmipsのメニューから[スクリプト]＞[実行...]を選択します。
2. あらかじめダウンロードしたSMLを選択します。エンコーディングは"ユニコード(UTF8)"を選択します。

3. 「Vin用のベクタオブジェクトを選択してください」と出ますので、集計したいベクタを選択します。

4. 今回説明に使用するベクターは、国土数値情報の土地利用細分メッシュ(元はShapeファイル)をRVCベクターに変換したものです。

5. 次に、出力ディレクトリを選択するウィンドウが出ますので、ディレクトリを選んでください。このウィンドウで新規ファルダも作成できます。

6. ステータスバーが動きます。

7. ディレクトリにベクターをコピーしています。ベクターのサイズが小さいと、ステータスバーの表示に気がつかないかもしれません。
8. コピーが終わると、「テーブル/フィールドの選択」ウィンドウが開きます。

9. 集計したい属性を、テーブル、フィールドの順に選びます。
10. 処理が終わると、終了を知らせるウィンドウが画面に出ます。


以上で集計処理が終了しました。

結果の表示

• 指定したディレクトリの中を見てみましょう。コピーされた入力ベクタ(拡張子.rvc)とCSVファイル(拡張子.csv)が出来ています。

  1. CSVファイルの表示
     • （LibreOfficeで開いた場合）
       • 途中以下のような画面が現れます。適当なパラメータを選びます。

       • 開いた直後の状態です。

       • 合計を追加し、幅とサイズを調整しました。

     • （Excelで開いた場合）
       • 合計を追加し、幅とサイズを調整しました。

  2. RVCファイルの表示

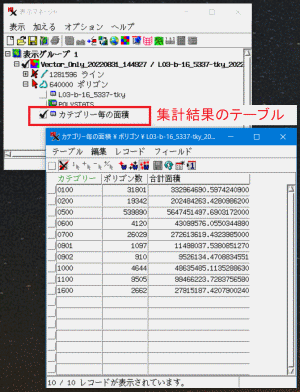

     • ポリゴンデータベースには、「カテゴリー毎の集計」というテーブルが新たに出来ています。

     • CSVファイルと同様、合計値を表示。
