スリバーポリゴンの削除方法

▼スリバーポリゴンを含むベクタをEditorで編集用に開きます。

▼ポリゴンのデータベースを開き、地番テーブル("xxx 地番")の上で右クリックして、[Mark All Unattached Elements]を選びます。


地番テーブルで属性レコードが付いていないポリゴンが、全57327個中29958個(52%; 半分以上属性が付いていない)あります。

そちらから送られたスナップショット中の数と同じです。
問題のポリゴンは北西縁に沿って集中しています。


検索されたポリゴンをよく見ると、スリバーのような細長い、面積の小さいポリゴンの他に、湖のようなスリバーでない、面積の大きなポリゴンも含まれています。


この２種類を区別しないといけません。


▼POLYSTATSテーブルを見ます。


上の方に並んだ面積(Area)が0に近いポリゴンは多分すべてスリバーです。
削除すべきスリバーポリゴンの面積の上限は分からないというのが正直な所でしょう。


スリバーポリゴンを１つ選んでPOLYSTATSを見ますと、Area は0.17..、
CompactRatio は、12.798 です。



CompactRatio(CR) はポリゴンの形状を見るパラメターです。
http://www.opengis.co.jp/htm/kako_mail/mail_mag_272.htm


スリバーポリゴンの削除に使うThinnessRatio(TR)との関係は、

CompactRatio ＝ (ポリゴンの周長)/(同じ面積の円の周長)
 　　　　　　＝ (ポリゴンの周長)/(２ x sqrt( π x 面積 ))

です。これから使う"ThinnessRatio" は今朝お送りした資料によると、

ThinnessRatio ＝ ４πx 面積 /(ポリゴンの周長)の２乗

ですので、

TR ＝ 1 / CR の２乗

になります。

---------------------
TR		CR
---------------------
　＜細長くなります＞
↑		　↑
0.01		10.00
0.05		 4.47
0.1		 3.16
0.2		 2.24
0.3		 1.83
0.4		 1.58
0.5		 1.41
0.6		 1.29
0.7		 1.20
0.8		 1.12
0.9		 1.05
1		 1.00	→　円
----------------------

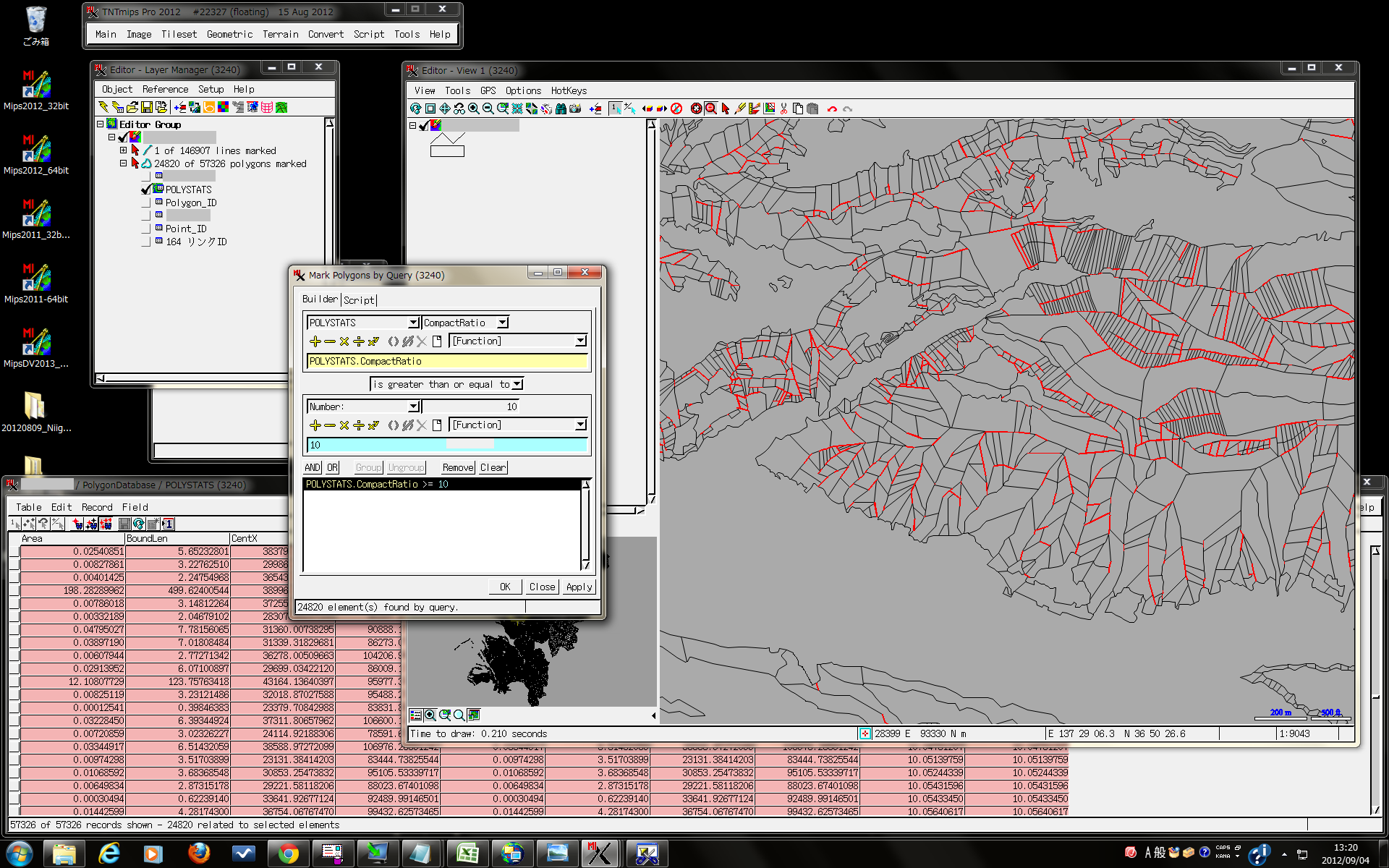

ということですので、まずは、CompactRatio が10以上で検索してみました。




24820個、検索されました。かなりの数です。


これで１回スリバーポリゴンの削除をしてみましょう。


▼＜Vector Tools＞ウィンドウで、Sliver Polygons アイコンを押します。


▼選択肢から"Thinness Ratio"を選びます。


0.01 と入れます。


[Filter]ボタンを押してみましょう。これはテストです。
[Report]ボタンを押してみます。先ほどと同じ数だけのポリゴンが削除される予定です。


▼[All]ボタンを押します。しばらくして処理バーが動きます。


という感じでスリバーポリゴンを除去していきます。


再度、地番テーブルで属性の付いていないポリゴンをあたってみると、スリバーポリゴンは確かに減りました。


この状態で、目視確認をして、スリバーがまだ残っていれば、ThinnesRatio を少し大きくするか、微小ポリゴンがあれば Area(面積)も考慮して実行します。



データは、富山県森林研究所様ご提供のデータを使用させていただきました。
