OpenGIS Mail Magazine for Technical Support Users 2006/10/20
Keywords: OpenGIS,TNTmips, Shape Factor,Flatness,Roundness, 凸凹
オープンGIS
テクニカル・サポート専用メールマガジン
第272号「 ポ リ ゴ ン の 形 状 指 数 」
#################################################################
株式会社 オープンGIS
今週は、ポリゴンの形状をあらわす 形状指数 について調べてみました。
図中の数字は、"CompactRatio"(コンパクト比) と呼ばれる形状指数の１
つです。この係数は "POLYSTATS"テーブルにあります。
Compact Ratio の定義は、ポリゴンの周長を、同じ面積の円の周長(円周)
で割ったものです。π を円周率(3.14) として、
● CompactRatio ＝ (ポリゴンの周長)/(同じ面積の円の周長)
＝ (ポリゴンの周長)/(２ x sqrt( π x 面積 ))
で計算されます。sqrt は平方根です。
円のとき、最小値１になり、円から外れるほど大きくなります。正方形
であっても１ではありません。たしか周長や表面積を最小にする物体の
形状は円や球でした。
(参考) POLYSTATSテーブルの中の "CompactRationI" というフィールド
は、ポリゴンの中にさらにポリゴン(島ポリゴン)がある場合です。島ポ
リゴンの周長を全体の周長に加え、島ポリゴンの面積を差し引いて計算
しています。
・・・
普段は目にしませんが、次のような処理をすると、POLYSTATS テーブル
に "Roughness" や "MaxDim" という指標も作成できます。
▼「各種図形」＞「属性」＞「標準」メニューを選びます。
▼ ベクタを選んで、[最大ポリゴン次元の計算](Compute maximum
polygon dimension) ボタンを押して、実行します。
▽ POLYSTATS テーブルにこれらの項目が追加されました。
表中の MaxDim は、ポリゴンの最大長(対角線の長さ)です。
● MaxDim ＝ 最大長
次の Roughness は、次の式で計算されます。
● Roughness ＝ 最大長 x 周長 / 面積.
式は簡単ですが、意味するところは簡単ではありませんね。
円の場合は確かに４になります。楕円や、少し潰れ気味の長方形の方が、
左下の凹凸のあるポリゴンより数値が大きくなっています。Roughness
は、図形の凸凹以外にも、扁平の程度にも関係しています。これを荒さ
と訳していいのか、迷うところです。
・・・
村井俊治著「ＧＩＳワークブック」(日本測量協会)に、"丸み係数" と
"凸凹係数" という係数があります。式の形は Roughness に似ています。
● 丸み係数(Roundness Factor) ＝ 最大長の２乗 / 面積 x (π/4).
● 凸凹係数(Unevenness Factor) ＝ 周長の２乗 / 面積 x (π/4).
計算フィールド(Computed)を使って、係数の値を求めてみました。

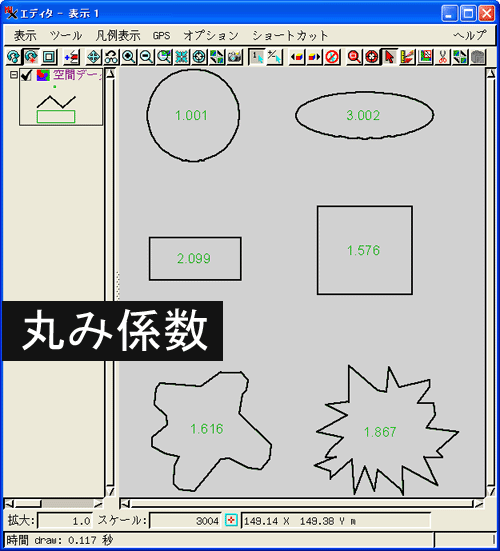

丸み係数：
１に近いほど丸っこい。扁平なほど１から遠くなります。これは分かり
やすいです。
凸凹係数：
この図を見る限り、図形の凸凹の度合いを示す指標として、前の
Roughness より分かりやすい気がします。
・・・
そのほか、TNTmips では１２種類もの形状指数を計算することができま
す。(「各種図形」＞「属性」＞「ファジーのプロパティ...」(V72))
意味内容や計算式については、リファレンスマニュアルに出ていますの
で、興味のある方はご参照ください。
http://www.microimages.com/refman/xhtml/PROCE081.HTM
形状指数は、丸み(あるいは扁平)系と凸凹系の２種類に分けて考えると
整理しやすいのかもしれません。
変り種として、Simplicity という指数は、ポリゴンの形は同じでも、構
成する頂点の数の多少を評価します。色んな指標があります。
□■Ｔｉｐｓ□■
===============================================================
形状ではありませんが、扁平なポリゴンの方向は、前に作成したＳＭＬ
で求めることができます。
◎長軸と短軸の計算ＳＭＬ：
http://www.opengis.co.jp/sml/sml_index.htm
(ページの一番下です)
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● 表示レイアウトで、別名保存したラスタのカラーパレットやコントラ
スト、ベクタのライン幅や色など、レイアウト保存時の設定が再度レイ
アウトを開いたときに再現されないという報告がユーザ様からありまし
た。
WindowsXP, Mac G4 を使って、V72で試したところ、レイアウト保存時の
状態が再現され、特にそのような症状はありませんでした。
他にもそのような方がいらっしゃいましたら、お知らせください。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● 形状指数として、丸み係数と凸凹係数なども計算するよう要望しまし
た。
【機能要求番号】DMD11892N - Vector Polygon Properties: Add
roundness, uneveness and flatness to POLYSTATS
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
