OpenGIS Mail Magazine for Technical Support Users 2005/06/03
Keywords:OpenGIS,TNTmips,MailMagazine,Raster,Statistics,Polygon
オープンGIS
テクニカル・サポート専用メールマガジン
第203号「 ラ ス タ の 統 計 量 を 見 る （２） 」
################################################################
株式会社 オープンGIS
先週に続き、ラスタデータの基本的な統計量の求め方について紹介しま
す。
先週は、以下の操作法について説明しました。
<基本操作１> ラスタ全体のヒストグラムを表示する【表示メニュー】
<基本操作２> ヒストグラム情報に直接アクセスする【サポート】
<基本操作３> ラスタ内のある範囲の統計量を見る【表示】
<基本操作４> 複数ラスタの串刺しによる統計量の計算【解析処理】
基本操作３の応用編として、”リージョン”を使って、教師データの頻
度分布を調べる方法についても紹介しました。
今週は、ラスタデータにベクタデータを重ねて、ポリゴン毎にラスタの
統計量を求める方法を紹介します。
・・・
<基本操作５> ポリゴンによるラスタの集計【解析処理】
▼「解析処理」>「ベクタ」>「属性」>「ラスタの集計...」を
選びます。
１）まずはデフォルトのまま、実行してみましょう。
▼ [ラスタ(複数)...]ボタンを押し、集計対象のラスタを選びます。
ここでは分類画像を選びました。１
▼ [ベクタ]ボタンを押して、集計するポリゴンベクタを選びます。２
▼ [実行]ボタンを押します。３
▼「ラスタ統計データベーステーブル」ウィンドウが開きます。[OK]ボ
タンを押します。

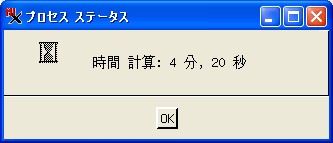

▽ 実行が終了すると、「プロセスステータス」ウィンドウが出ます。
(この時間には、OKボタンを押すまでに待たせた時間も含んでいます。
lite用の小さなデータなので処理は瞬時に終わっています)。
[OK]ボタンで閉じます。
さて結果を見てみましょう。
▼「レイヤコントロール」ウィンドウで、ベクタレイヤの[詳細を表示]
ボタンを押します。
▼ ポリゴン行の[テーブルの表示]ボタンを押します。
▽ ポリゴンのテーブルが表示されます。先ほど「ラスタ統計データベー
ステーブル」ウィンドウに示されたテーブルが出来ています。
▼ テーブルの先頭のボタンを押して、開きます。
▼ [すべてのレコードを表示]ボタンを押します。
▼今３個のポリゴンがありますので、レコードも３個出来ます。
ポリゴンとの関係が即座にわかりませんが、ポリゴンをクリックすると、
対応するレコードの先頭に赤丸が付きます。あるいは、レコードの前の
[レコードを選択]ボックスにチェックを入れて、その上左端の[排他(置
き換え)]ボタンを押すと、対応するポリゴンが検索されて、赤く強調表
示されます。
テーブルには、各ポリゴンに対する統計量が示されています。
Min... 対応するポリゴンに対する最小値
Max... 〃 最大値
Mean... 〃 平均値
Mode... 〃 最頻値
Median... 〃 中央値(中位数)
StdDev... 〃 標準偏差
CellCount... 〃 セル数
NormalizeFactor... 〃 正規化ファクタ(※)
※NormalizeFactorは、Meanの単純平均を、各Meanで割ったものです。何
かの指標と思われます。参考のため、ラスタ全体の統計量は
なお、以上の統計量は、ラスタのデータタイプが8-bit、16-bitを問わず、
計算されます。
・・
さて、オプションメニューやラジオボタンなどについて説明しましょう。
２）「境界のセル」オプション
このオプションには４つの選択肢があります。
１．部分的に内側なら含む(デフォルト)
２．面積の大きい方を含む
３．比例配分計算
４．部分的に飛び出していたら除外

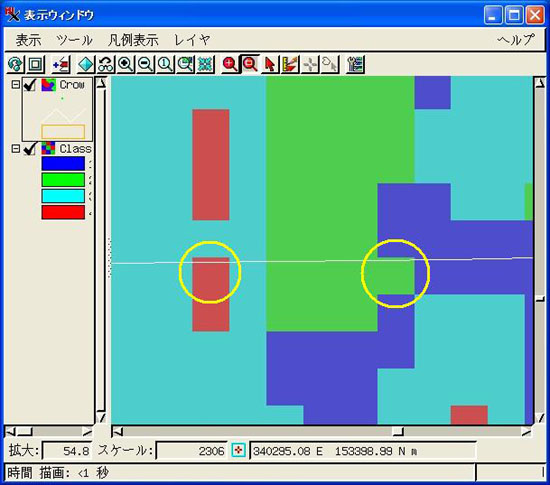

通常、ポリゴンの境界線はセルの上を走っています。
１は、セルが境界線の両側のポリゴンで１回ずつカウントされます。見
かけ上、合計のセル数は増えます。
２は、含まれるセルの面積が一番大きいポリゴンで１個、他のポリゴン
では０個とカウントします。
３は、セルを面積に応じて比例配分します。
４は、セルが境界線にまたがっていたら両方のポリゴンでカウントしま
せん。
３）「ポリゴンごとにヒストグラムを計算」オプション
このラジオボタンを押すと、先ほどの統計量の他に、ポリゴン毎のヒス
トグラムも計算してくれます。
▼ このボタンを押して、[実行]ボタンを押す。
▼ 先ほどの、「ラスタ統計データベーステーブル」のほかに、「ポリゴ
ンヒストグラムデータベーステーブル」ウィンドウが出ます。
[OK]ボタンを押します。処理が実行されます。
▽ 今度は、先ほどのCLS_MAXLIKEテーブルのほかに、POLYHISTOテーブル
が出来ます。
▼「表示」ウィンドウでポリゴンをクリックすると、対応するレコード
の先頭の赤丸が点灯します。
Cell... セル値
Count... 対応するポリゴンに対するセル数
Area... 対応する面積(※)
※Areaは、ラスタのジオリファレンスから決まるセルサイズを使って計
算されています。
☆注意点
16-bitのDEM(標高)データに対しては、このオプションはかすれて押せま
せん。つまりPOLYHISTOテーブルを作ることができません。計算量が増え
るからでしょうか。かなり前からマイクロイメージ社に機能要求してい
ますが、今のところサポートされていません。
ポリゴン内の16-bitラスタの統計量を求めたいときは、前回の<基本操作
３>の応用で紹介した”リージョン”を利用してください。選択したポリ
ゴンに対応するリージョンを作成し、「ヒストグラムの更新」を行いま
す。
４）「島状ポリゴンを含む」オプション
”島状ポリゴン”とは、他のポリゴンの内部に含まれるポリゴンのこと
です。また”島ポリゴン”の周囲のポリゴンのことを、”ドーナツポリ
ゴン”ということがあります。
このオプションを使うと、島ポリゴンについても統計量は計算されます
が、ドーナツポリゴンの統計量には島ポリゴンの統計量が加算されます。
<基本操作６> カテゴリラスタによるラスタの集計【解析処理】
「ラスタの集計」ウィンドウには、「ベクタ」タブのほかに、「ラスタ」
タブがあります。
ベクタの代わりに、カテゴリラスタを使って、ラスタ同士の集計をする
ことができます。この話題については、前にメールマガジンで触れてい
ますので、そちらをご覧ください。
【 第161号 】「こ ん な と こ ろ に 、ラ ス タ の 機 能 . . . 」
http://www.opengis.co.jp/htm/kako_mail/mail_mag_161.htm
注意点としては、カテゴリラスタを選ぶ際、「オブジェクトは現在の処
理では使用できません」というメッセージが出ることがあります。
このエラーは、リサンプル(参照ラスタを利用)して、集計するラスタと
カテゴリラスタを同じラスタサイズにすれば、出なくなります。
・・・
以上です。
エラー・バグ・トラブル
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x
今週は、ラスタの集計の方法について紹介しましたが、Mipsにはベクタ
同士の集計機能もあります。メニューは、「解析処理」>「ベクタ」>「
属性」>「ポリゴンの集計...」メニュー です。
TNTmips V7.0で、保存先ポリゴンにPERCENTAGEテーブルが出来ないエラ
ーが見つかりました。[エラー番号：PAT2363E]
<対処法>
申し訳ありませんが、修正されるまでV6.9をお使いください。
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x
□■Ｔｉｐｓ□■
================================================================
データ量(密度)の大きなベクタを表示しようとすると、こんなウィンド
ウが出ることがあります。
これはエラーではありません。表示しようとしているベクタオブジェク
トの図形密度が高く、全体表示すると時間がかかりそうな場合、このよ
うなメッセージを出すようです。このときは、
１．レイヤ追加を中止する場合は、１番目
２．全体表示を強行する場合は、 ２番目
３．指定した縮尺範囲の時のみ表示する場合は ３番目
４．非表示の状態でレイヤ追加する場合は、 ４番目
を選んで、[OK]ボタンを押してください。
３を選んだ場合は、追加後、「表示」ウィンドウには何も表示されませ
ん。[ズームボックス]などで拡大するとベクタが表示されてきます。
=================================================================
