基盤地図情報(数値標高モデル)
5m/10mメッシュ(標高)
JPGIS(GML) 形式
インポートSML
(TNTmips)

動作確認

• Windows 10
• TNTmips Pro 2017

SMLのダウンロード

この SML は 国土地理院発行 の 基盤地図情報 数値標高 より情報を読み込み、インポートしたラスタデータを自動的にジオリファレンスして出力します。

5mメッシュ(標高) 用

FG_GML_DEM5_v201_UTF8.sml

10mメッシュ(標高) 用

FG_GML_DEM10_v200_UTF8.sml

インポート

1. TNTmips を起動し、メインメニューより 「スクリプト」 ＞ 「実行...」 を選択します。

2. ダウンロードしました SML スクリプト用のファイルを選択、エンコーディングを UTF8 へ変更し、[OK] ボタンをクリックします。

3. 最初にメッセージが現れますので、[OK] ボタンをクリックします。

4. ここではインポートするデータファイル(拡張子 .XML)を1つ選択して、[OK] ボタンをクリックします。

5. 今度は保存先フォルダの指定です。ファイルを保存する場所を指定したら、 [OK] ボタンをクリックします。ファイル名は自動で割り当てられます。

6. これで準備は完了です。 [はい] ボタンをクリックすると処理が始まります。

7. インポートが終了すると、このようなウィンドウが現れます。


機能解説

海のコード

• 基盤地図情報 (数値標高モデル) の DEM データは、海の部分だけ特別な -9999 というコードが割り振られています。
• 今回のインポータは、-9999 という値をデータ上無意味な値であるヌル(Null)値とします。

一括インポート

1. 複数データの一括インポート機能は、読み込むべきファイルとしてリストファイルを指定すると、自動的にリストの中のファイル情報を読みながら、複数ファイルのインポート処理をはじめます。
2. まずリストファイルとは何かですが、次の２つの条件を備えたテキストファイルのことです。
   • 拡張子が lst
   • １行に１つのファイル名がフルパスで記載されている
3. つまりこのような形式のファイルです。
   • G:/Kiban/FG-GML-5339-DEM5A/xml/FG-GML-5339-46-00-DEM5A-20161001.xml
   • G:/Kiban/FG-GML-5339-DEM5A/xml/FG-GML-5339-46-01-DEM5A-20161001.xml
   • G:/Kiban/FG-GML-5339-DEM5A/xml/FG-GML-5339-46-02-DEM5A-20161001.xml
4. リストファイルの作成についてはこちらをご覧ください。
5. リストファイルの使い方
   インポート SML を実行してから、インポートする XML ファイルを指定するウィンドウのところでリストファイルを指定すると、プログラムが自動的に複数ファイルインポートモードに切り替わります。

   ここから先は、通常のインポート作業と同じです。

複数データの表示

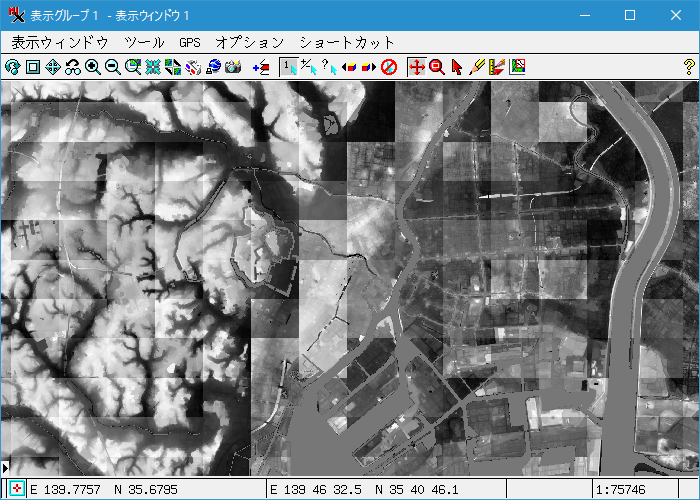

• 複数データを表示するとこのようになります。


出力ファイル

• 指定した保存先フォルダに、以下のように出力されます。
  • FG-GML-メッシュコード-DEM5A-整備完了日.rvc
  • FG-GML-メッシュコード-DEM5B-整備完了日.rvc
  • FG-GML-メッシュコード-dem10a-整備完了日.rvc
  • FG-GML-メッシュコード-dem10b-整備完了日.rvc

メタデータ

• 各図幅には、地物 ID、整備完了日、出典地図情報レベル、DEM 種別、メッシュ番号、座標参照系がメタデータとして記録されています。





2017年6月9日 作成
2026年9月25日 更新
