OpenGIS Mail Magazine for Technical Support Users 2008/09/26
Keywords: OpenGIS,TNTmips,ALOS/PALSAR,RADAR POLARIMETRY,POLSARPRO
オープンGIS
テクニカル・サポート専用メールマガジン
第338号「 ＰＯＬＳＡＲＰＲＯ の 講 習 会 に 参 加 し て 」
#################################################################
株式会社 オープンGIS
9月24日から26日の３日間、東北大学東北アジア研究センターの主催で、
以下の講習会が東京駅近くの東北大学東京分室において開催されました。
「講習会：レーダ・リモートセンシング画像の解析と応用
−ＳＡＲ偏波計画像(ALOS/PALSAR)の応用解析を中心に−」
http://cobalt.cneas.tohoku.ac.jp/users/sato/SAR-Tutorial2008.pdf
筆者も参加しました。非常に有益な内容でしたので、そのときの様子を
簡単ですが、ご紹介させていただきたいと思います。
標題の「POLSARPRO(ポル・サー・プロ)」とは、ソフトウエアの名前で
(Polarimetric Sar Processing の略称)、レーダの偏波を利用してリモ
ートセンシングを行なう、欧州宇宙機関(ESA)のプロジェクトが開発して
いるフリー・ソフトウエアです。
http://earth.esa.int/polsarpro/default.html
今回の講習会は、当初20人程度を予想していたそうですが、いざふたを
開けてみると100人近くの方が申し込みをされたそうです。
講習会の１日目は、東北大学の佐藤教授による講義で、２，３日目は客
員教授の飯坂先生によるPOLSARPRO を使った実習がありました。
・・・
講義は、電波による地球観測のイントロダクションから始まって、波動
方程式、電場と磁界、ＳＡＲの原理といった内容で、内容的には高度で
すが、非常に整理された形で行われました。
全体を通して以下のことを知りました。
●通常の光学センサーは、その波長の短さから地表面の分子的な性質を
見ているのに対して、レーダはもっとマクロな導電体としての性質を見
ている。
●レーダは波長が長いので樹幹に入り込みます。木の高さを求めたり、
土壌の水分を求めたりすることができます。
●偏波の位相情報を使うと、山の傾斜や家屋の屋根の向き、鉄道の曲が
り具合などが分かるそうです。
●散乱の程度を表わす係数として、ＳHV などの記号を用いますが、最初
のH は受信時の偏波の状態、２番目のV は送信時の偏波の状態を表すと
のことでした。Ｈは、電磁波である光の電場の振動方向が地面に水平な
場合で、Ｖは地面に垂直な波を表しています。
従って、ＳHV とは、地面に垂直な偏波を持つレーダを発信して、地面や
樹木などで散乱されてＨで戻ってくる波を表しています。他に、ＳHH,
ＳVH, ＳVV の、合わせて４種類の係数が存在します。
●専門分野によって、電場、電界、電力などと呼び方が違うそうです。
本講義では、電場と呼んでいました。
●ランドサット衛星などの光学センサーのマルチスペクトル画像では、
１つの画素に対して６バンド(７バンド?)のベクトルデータが対応し、そ
れを解析・分類の対象としていますが、偏波レーダ画像では１つの画素
に対して、ＳHH, ＳHV, ＳVH, ＳVVの４つののパラメター(散乱係数)が
２ｘ２で並んだ行列(散乱行列)が対応するとのことです。実際は、ＳVH
とＳHVは同じということで、独立な情報は３個ということです。
●散乱の形式としては、樹木のてっぺんなどでレーダが１回散乱する"表
面散乱"、樹木の内部に入って枝や葉で散乱して出てくる"体積散乱、地
面→樹幹で２反射して戻る"２回反射"などがあります。
●光学センサー(ランドサットなど)のフォールスカラー表示のように、
レーダ偏波でも散乱係数をＲＧＢに割り当てて表示することがあります。
(偏波合成画像)
Ｒ...２回反射
Ｇ...体積散乱
Ｂ...表面散乱
あるいは、
Ｒ...ＳHH
Ｇ...ＳHV
Ｂ...ＳVV
などなど、いろいろためになる話を伺いました。
・・・
さて、ＪＡＸＡのホームページにALOS/PALSAR の偏波データ(シミュレー
ション・サンプルデータ)がありますので、偏波合成画像の表示を試して
みました。
http://www.eorc.jaxa.jp/ALOS/doc/jsample.htm
最初の方にある PALSAR のデータを使います。
ホームページで「４偏波」と書かれているのは、上で述べたＳHH、ＳHV、
ＳVH、ＳVV のデータがあるということです。
レベルの説明には、東北大学佐藤研助教の渡辺さんが配布された資料が
役に立ちました。
****************************************************************
●レベル1.0...シーン単位に切り出した未補正データ
(未圧縮でほとんど画像になっていない)
●レベル1.1...緯度経度情報を含むスラントレンジ画像。位相・振幅デ
ータ情報を含んむ。
●レベル1.5...グランドレンジ画像。振幅データ(SARの倒れ込みは未補
正)
****************************************************************
ここではレベル1.5 をダウンロードしました。データを解凍すると、
L1.5というフォルダーが出来ます。
中には、確かに HHとか、VVとか書かれた偏波データがあります。
▼さて、TNTmips を起動して、インポート処理を起動します。
▼[ラスタ]ボタンを押して、"PALSAR" を選びます。
▼頭に"IMG-"とつくファイルがデータです。これらを選びます。
▼パラメータはそのままで、[インポート(入力)...]ボタンを押します。
▼出力オブジェクトを与えてやると、インポートが始まります。
TNTmips には偏波や位相を解析する機能はありませんが、処理された振
幅データのＲＧＢデータ表示は可能です。
▼＜表示マネージャ＞を出して、[ラスタの追加]ボタンから[赤-緑-青]
を選び、教わった説明のごとく、
HH ---> 赤
HV ---> 緑
VV ---> 青
と割り当てました。

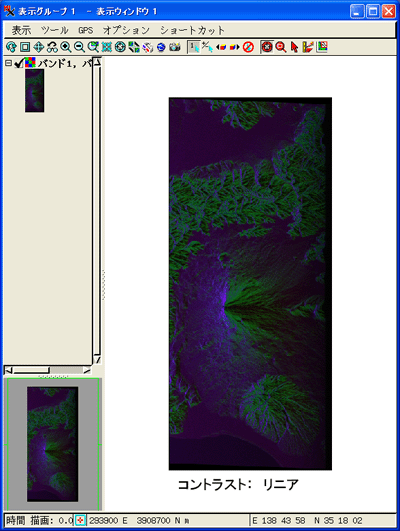

そのままではちょっと暗いです。デフォルトのコントラストのリニアを、
正規化に変更しました。
意味はともかく、最初のＪＡＸＡのホームページにあるのと同じような
表示が出来ました。
・・・
２，３日目の飯坂教授の実習は、先生の健康状態もあって、なかなかス
ムーズに進みませんでしたが、この分野の一人者から話が聞けただけで
も有難かったのではないでしょうか。
今回の講習会では、レーダの手法や偏波処理について、非常に内容の濃
い講義を受けました。マルチスペクトル画像などとの違いも分かり、リ
モートセンシング技術への理解が深まった気がします。
幸いなことに、同じ講習会が、祝日をはさんで来る10月10,14,15日の３
日間、仙台で開催されます。仙台での講習会の申し込みは以下のページ
からできます。
http://cobalt.cneas.tohoku.ac.jp/users/sato/index-j.html
参加費は３日間で10,000円で、メールで申し込みをします。ただし、申
し込みの期限が10月3日になっていますので、希望される方は早目にお申
し込みください。
内容はかなり高度ですが、森林や農業のリモートセンシングに携わって
おられる方々には、目から鱗(うろこ)の講習会になると存じます。
以下は講習会でご紹介のあった参考図書です。
◆山口芳雄「レーダポーラリメトリの基礎と応用」(社)電子情報通信学
会(2007) (税別 3,400円)
□■Ｔｉｐｓ□■
===============================================================
講習会２．３日目には自分のノートＰＣを持ち込んで、POLSARPRO の実
習がありました。
POLSARPRO は、以下のサイトから入手できます。今のところ、Windows
版とLinux 版(Unix 版)があります。(Mac版は開発中)
http://earth.esa.int/polsarpro/install.html
"Download and Install POLSARPRO Package"をクリックすると、ユーザ
情報の登録の画面に移り、入力後 "submit"ボタンを押すと、ダウンロー
ドの画面に移動します。
Windows 版のインストールは簡単でした。ダウンロードしたファイルを
ダブルクリックすると、インストールが開始しました。最後にActive
Tcl(GUIの開発キット)のインストールで終わりです。
ちなみに筆者は、Mac Book(Core2Duo, OS はLeopard)を使いました。
Boot Camp を使って Windows XP Home を導入しました。
Linux 版の場合は、プログラムのコンパイルもしないといけません。
Windows Vista にもインストールしてみましたが、Active Tcl のデモメ
ニューがスタートボタンに登録されない程度で、本体の操作は特に問題
ないように感じました。しかし、ソフトを使いこなしている分けではな
いので、Vistaで大丈夫かどうか、何とも言えません。初めての場合は、
Windows XP が無難かもしれません。
起動して、チュートリアルなどの PDFファルを閲覧するために、[?] の
アイコンを押して、Arcbat Reader ファイルを指定します。プログラム
のある場所が自動検索されて、設定が完了します。
===============================================================
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
