OpenGIS Mail Magazine for Technical Support Users 2008/06/27
Keywords: OpenGIS,TNTmips,2008:74,Editor,Vertex,Shortcut keys
オープンGIS
テクニカル・サポート専用メールマガジン
第336号「 便 利 に な っ た ラ イ ン の 入 力 ・ 編 集 」
#################################################################
株式会社 オープンGIS
ベクタのラインの入力や編集において、中間点(頂点)の取り扱いがv74
から便利になりました。
１つ目は、マウスカーソルを中間点の近くに持っていくと、＋マークで
表示されるようになりました。
２つ目は、ライン上のマウスカーソルの位置によって、既存の中間点を
移動したり、新規に中間点を作成(挿入)して移動できるようになりまし
た。
では、実際にオペレーションをご紹介します。
・・・
▽「メイン」から「編集...」メニューを選びます。
▼ 新規ベクタを作成すると、＜ベクタツール＞ウィンドウが現れます。
v74から外観が少し変わりました。
▼ [ラインの追加] ボタンを押して、ラインを入力します。

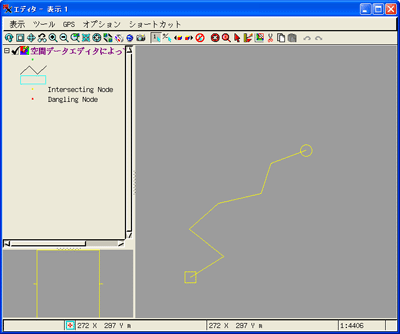

▼ たとえばこのように入力しました。
このような確定前の状態で、マウスカーソルをラインの上に持っていく
と、これまでは何の変化もありませんでしたが、v74 では中間点のある
場所では＋、ない場所では ◇ が表示されます。
＋(中間点のある場所)
◇(中間点のない場所)
さらに、＋をそのままドラッグすると中間点が移動します。
◇をドラッグすると、その場所に中間点が新たに挿入されます。
また、＋の上で、[Delete]キーを押すと、その点が削除されます。
v74では、中間点の操作性がかなり向上しました。
□■Ｔｉｐｓ□■
===============================================================
以上は、ラインの中間点の操作についてですが、[ラインの追加] や[ポ
イントの追加] などのボタンをキー(ショートカット)で選ぶことができ
るのをご存知でしたか？
対応するキーがどれかは、操作ボタンの上にカーソルを置くと分かりま
す。
ラインの追加.... [l(エル)]
ポリゴンの追加.... [a]
ポイントの追加.... [p]
ラベル文字の追加....[t]
四角形の追加.... [r]
円の追加.... [c]
などです。
ショートカットキーを使う際注意する点は、常に表示ウィンドウをアク
ティブ(ウィンドウのタイトルバーなどをクリックして、ウィンドウが選
ばれている状態)にしておくことです。そうしてから、[a] のキーを押す
と、マウスカーソルがポリゴンの追加モードになります。
[p] キーを押すと、そのままポイントの追加ができます。
[l] キーを押すと、ラインの追加になります。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
●TNTsim3D の景観ファイルビルダーでSIMファイルを作成したとき、緯
度経度で与えたデータの座標系が方眼投影に変わっている。
【エラー番号】DMD15737E - TNTsim3D Lansdcape Builder - Data
changes CRS from Geographic to Equirectangular when sim file is
created
●空間データエディタで、ベクタのラインの入力中、"2" や"3"キーで拡
大するとカーソルの形状が鉛筆から矢印に変わる。
【エラー番号】crr12999E - SD Editor: Pencil tool changes to arrow
if use scrollbar
●画像分類で、全部のパラメータが見えないことがある。これはウィン
ドウのサイズ変更がうまく行われていないためです。
【エラー番号】RBS3504E - Classification control window doesn’t
resize to show all parameter controls for new method.
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○空間データエディタのラインの中間点の間引き処理(Simplification)
において、Minimum Ratio が"0"の時は中間点を削除すべきではない。
【エラー番号】15666 Spatial Edit - Vector: Line Simplification:
Minimum Ratio set to 0 shouldn't remove any vertices according to
documentation
このエラーは、2008年3月11日以降のv73 以降のバージョンで修正されま
した。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
●TNTsim3D で、SIMファイルを開くたびに一番上のテクスチャレイヤが
表示される。ユーザの最後の設定を保存するようにしてほしい。
●TNTsim3D で、テクスチャの順番を変えて終了したとき、順番を覚えて
いない。順番を覚えるようにしてほしい(そのほか、表示/非表示、スカ
イドームの設定も)。
【機能要求番号】DMD15718N - TNTsim3D: Add "Save SIM"
functionality during exit / file close
○WMS やArcIMS を参照レイヤーとして利用する。
【機能要求番号】DMD15810N - Georeferencing: Add ability to use
WMS / ArcIMS as reference layers
2008年4月16日以降のTNTmips 2008:74 で対応しました。
●ページレイアウトで、北向きのマークをメニューから選べるようにし
てほしい。
【機能要求番号】PAT15829N - Add option "North Arrow" to the Add
menu.
●ラスタがカラーパレットやコントラストを持つ場合、ラスタをJP2形式
にエクスポートする際それらを適用してほしい。
【機能要求番号】PAT15837N - JP2: Use color palette and contrast
tables by default if available.
●マイクロイメージのコンタクトフォーム。日本語環境で使用中でも、
英語のログファイルを作ってマイクロイメージに送信する。
【機能要求番号】crr13648N - Contact Support Form: Session log:
generate additional English log file when using a diferent locale.
●空間データエディタでラインやポリゴンの入力中、[Undo] ボタンを押
すと、全部のラインが消えてしまう。最後に入力した中間点の操作だけ
が戻るようにしてほしい。
【機能要求番号】DMD16044N - Line / Polygon Add Tool: Modify the
undo functionality to take back one vertex instead of whole line
●空間データエディタのベクタの編集で、ライン上で右ボタンで現れる
メニューのデフォルト設定として"削除"も加えてほしい。
【機能要求番号】DMD16050N - Spatial Editor / Vector: Right Mouse
Button: Promote “Delete” to be one of the default operations
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
