OpenGIS Mail Magazine for Technical Support Users 2007/11/09
Keywords: OpenGIS,TNTmips,Strike,Dip Angle,SML,Geology,Snapshot
オープンGIS
テクニカル・サポート専用メールマガジン
第324号「 地 層 の 走 向 ・ 傾 斜 を 求 め る Ｓ Ｍ Ｌ 」
#################################################################
株式会社 オープンGIS
今週は、地質学に関係したＳＭＬをご紹介します。
標高ラスタを使って、ユーザが地表で与えた３点から、それらを通る平
面の走向と傾斜角を求めるＳＭＬです。
☆ 走向・傾斜とは(参考)
http://www.s-yamaga.jp/nanimono/chikyu/chishitsuchosa.htm
・・・
使用するＳＭＬは、マイクロイメージのサイトからダウンロードできま
す。
http://www.microimages.com/downloads/tool¯o.htm
この中の"Strike/Dip" が今回ご紹介するＳＭＬです。
"StrikeDipTool.sml" と"beddingStrikeDip.qry"の２つをダウンロード
して、同じフォルダに格納します。
なお、最近本スクリプトは書き直され、v73以降での対応になります。
１．まず、スクリプトを設定します。
▼ TNTmips を起動します。

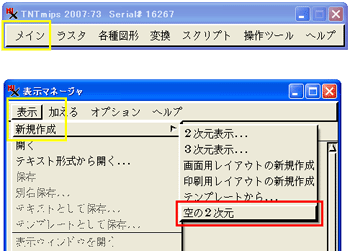

▼「メイン」から「表示...」を選びます。
▼ 表示ウィンドウを表示します。＜表示マネージャ＞ウィンドウの「表
示」メニューから「新規作成」＞「空の２次元」を選びました。
▼＜表示ウィンドウ＞の「オプション」メニューから「スクリプト」＞
「ツールスクリプト...」を選びます。
▼ [追加...] ボタンを押します。
▼ ダウンロードした"StrikeDipTool.sml" を選択します。
▼＜ツールスクリプト プロパティ＞ウィンドウが出ます。吹き出しの名
前を入力します。[OK] ボタンを押します。
▼ そのまま[OK} ボタンを押します。
表示ウィンドウのツールバーに、今回のツールスクリプトのアイコンボ
タンが追加されました。これで準備完了です。
２．では、使ってみましょう。
▼ 実行する前に、標高ラスタを表示します。
今回は、地形が分かるよう、陰影表示にしました。場所は、富士山です。
国土地理院の「数値地図50mメッシュ(標高)」データを使用しました。
▼ では、実行します。先ほどのアイコンボタンを押します。
▼「"StrikeDipVector"用のベクタオブジェクトを選択してください」と
出ますので、ＲＶＣファイルおよびオブジェクト名を与えます。
▼ 同様に「"OutcropPVector"用のベクタオブジェクトを選択してくださ
い」と出ますので、ＲＶＣファイルおよびオブジェクト名を与えます。
▼ 今指定したベクタが標高ラスタの上にセットされます。新たなウィン
ドウも２つ表示されます。
▼ 火口の北東の斜面に、ある地層の露頭が３箇所あるとして、３点入力
します。
▼ [適用] ボタンを押します。計算が始まります。
▼ ３点が決める平面と地表面との交線が表示され、別のウィンドウには
その平面の走向・傾斜が表示されます。
走向および傾斜の方角は、北から時計回りに測った角度です(0-360度)。
今の場合、走向(平面と水平面の交差する線の角度)は315度と計算されて
います。ラインの方向ですから、本来は180度引いて135度になります。
傾斜は30度と計算されました。
▼ [Accept] ボタンを押すと、面が走向傾斜の記号で表示されます。
火口の周囲の４箇所で実行しました。放射状に外に向かって傾斜してい
ます。合っていますね。
終了したい時は、表示マネージャを終了してください。
最初に指定した２種類のオブジェクトですが、
・"StrikeDipVector"ベクタは、走向傾斜のポイントデータです。
・"OutcropPVector"ベクタには、地表面と交わるラインが自動保存され
ています。
□■Ｔｉｐｓ□■
===============================================================
画面のスナップショット(キャプチャー)を録るには、Windows であれば、
キーボードの右上にある [Print Screen] キーを押して、[スタート] ボ
タンから「すべてのプログラム」＞「アクセサリ」＞「ペイント」を起
動します。貼り付けをすると、画面が貼り付けられます。
保存形式としては、"24ビット ビットマップ(BMP)"の他、データサイズ
の小さい"PNG" や"JPEG" などを選ぶことができます。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
メルマガ【第322号】で報告しました、走向・傾斜を計算するＳＭＬのエ
ラーが修正されました。
StrikeDipTool.sml
http://www.microimages.com/sml/StrikeDipTool.htm
１）緯度経度のＤＥＭラスタでは正しく実行しない。
【エラー番号】15013E - StrikeDipTool script doesn't work with DEM
in geographic CRS.
２）v73 で、走向・傾斜の値が０になる。
【エラー番号】15014E - StrikeDip tool script: values in numeric
fields not set in dialog when apply.
３）v72 で３点の追加を行うと、クラッシュする。マイクロイメージで
は再現していません。
2007年11月7日以降の2007:73 をお使いください。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● 画像分類で、トレーニングセットをソースポリゴンから作成する際、
ラスタ集計のような「部分的に含む、完全に含む」などのオプションが
ほしい。
【機能要求番号】crr15045N - Raster Classification: Training Set
from source polygon, add option to specify completely/partially
inside
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
