OpenGIS Mail Magazine for Technical Support Users 2007/07/27
Keywords: OpenGIS,TNTmips,Georeference,3D,Set Z from Surface
オープンGIS
テクニカル・サポート専用メールマガジン
第309号「 ３ 次 元 ジ オ リ フ ァ レ ン ス の し 方 」
#################################################################
株式会社 オープンGIS
航空写真の正射投影補正では、航空写真(ステレオペアであれば左側の画
像)に対して、あらかじめジオリファレンスを行います。
ジオリファレンスというと、２次元(X, Y)でコントロールポイントを与
える場合が多いですが、正射投影処理では高さ情報(Z)も一緒に与える必
要があります。
今週は、数値地図50mメッシュ標高などのデータを使って、簡単に高さ情
報を与える方法について解説します。
・・・
▽「メイン」メニューからジオリファレンスを選びます。
▼ 航空写真を開きます。
▼ デスクトップが狭い場合は、凡例表示を"なし"にしましょう。
▼＜ジオリファレンス＞ウィンドウから「２次元リファレンス表示ウィ
ンドウを使う」を選びます。
▼ 参照用の表示ウィンドウも、凡例表示は"なし"でいいでしょう。
▼ 参照用のオブジェクトを選択するため、[レイヤコントロール...] ボ
タンを押します。
▼ 参照用画像を選択します。今回は、あらかじめインポートしておいた
「地図画像25000」を使いました。
次がポイントです。

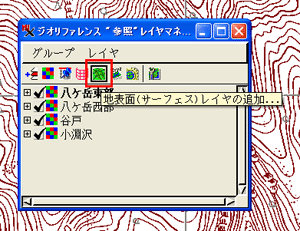

▽ [地表面(サーフェス)レイヤの追加...] ボタンを押して、
▽ あらかじめインポートしておいた「50mメッシュ標高」を選択します。
途中、ジオイド高を入力するウィンドウが出ます。"0" と入れておきま
しょう。
▼ 参照データのレイヤマネージャウィンドウです。一番上のMosaic...
が地表面レイヤです。地表面レイヤは表示ウィンドウには表示されませ
ん。
以上で準備は完了です。実際にコントロールポイントを落としてみまし
ょう。
▼ 入力、参照の両方のウィンドウで同じ場所を探します。[クロスヘア]
ツールを使って、そこに位置を合わせます。
▽ 合わせたら、＜ジオリファレンス＞ウィンドウの[地表面(サーフェス)
から Z値をセット] ボタンを押します。その下の標高：にその場所の標
高値が入ります。
ここで、標高値が小数点で表示されているのに気が付きます。「50mメッ
シュ標高」の標高値はもともと整数ですので、TNTmips の内部で何らか
の補間計算がされているようです。
▼ 最後に[適用] ボタンを押します。
▼ 標高値をリスト表示するには、＜ジオリファレンス＞ウィンドウの
「オプション」メニューから「リスト内の標高を表示」を選びます。
▼ このようにリスト表示されます。
・・・
なお、地表面ラスタのレイヤの順番は上でも下でも構いません。
ただし、航空写真の座標系は、参照データのレイヤマネージャウィンド
ウの一番下にあるレイヤで決まりますので、ご注意ください。
地図画像が一番下であればＵＴＭ座標、50mメッシュ標高の地表面ラスタ
が一番下であれば緯度経度になります。
どちらの座標系でも正射投影補正には使用できます。
□■お知らせ□■
===============================================================
メルマガ【第299号】で SRTM データの穴埋め処理 SML についてご紹介
しましたが、ロンドンのKing's College では穴埋めしたデータをウェブ
で公開しています。
http://www.kcl.ac.uk/schools/sspp/geography/research/emm/geodata/topoview.htmll
マイクロイメージ社によると、穴埋めの品質はかなりいいとのことです。
マイクロイメージ社では、このデータをTNTmips のマルチファイルラス
タやモザイクにしています。近々公開する予定です。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ v72で、＜Map Grid Layer Controls＞ウィンドウのScaleの[Current]
ボタンが効かない。マイクロイメージでも再現しました。
【エラー番号】PAT14373E - Current Button for Scale has no effect.
2007年7月25日以降のパッチ(Min, Full)で修正されました。ご迷惑をお
かけしました。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● クエリのウィンドウにあった関数呼び出しのメニューが、v73から
[ヘルプ] アイコンボタンに移動しました。分かりにくいので、他のアイ
コンにするよう要求しました。近日中に修正される予定です。
● 空間的自己相関係数をサポートするよう、ユーザ様から要望がありま
した。これは、属性を持った点同士が空間的にどのように分布している
かを示す指標です。同じものが集まって分布している場合は１、ランダ
ムに混ざり合っていれば０、反発して分布していれば−１などで表され
ます。Moran's I や Geary's C などの手法があります。
現在、要望内容を検討中です。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
