OpenGIS Mail Magazine for Technical Support Users 2007/04/27
Keywords: OpenGIS,TNTmips, VerticesInLines.SML, CSV, Distance
オープンGIS
テクニカル・サポート専用メールマガジン
第297号「 ラ イ ン の 座 標 を 出 力 す る 」
#################################################################
株式会社 オープンGIS
最近、このようなご質問をいただきました。
「閉じたポリゴンを構成する頂点の座標と、隣り合う頂点間の距離を知
りたい」
図示すると、このようなポリゴン(ラインの始点と終点が一致)があって、
その頂点間の長さを知りたいということですね。
ラインを構成する中間点(頂点)の座標を知りたいというご要望はかなり
前からありました。
ラインの頂点の座標をテキスト形式で出力する方法については、2003年5
月にメルマガでも解説しています。
● 第99号(2003/5/17)「テキスト形式でラインを取り出す!!」
http://www.opengis.co.jp/htm/kako_mail/mail_mag_099.htm
その２年後に、マイクロイメージのホームページにも同様のＳＭＬがア
ップされています(2005年4月28日)。このＳＭＬもラインを構成する座標
をＣＳＶ形式で出力します。
● "VerticesInLines.sml"(ラインの中の中間点を求めるSML)
http://www.microimages.com/sml/VerticesInLines.htm
今週は、このＳＭＬを使ってみました。興味のある方はソースをじっく
りと見てください。自分で作る際の参考になると思います。
・・・
▽ まずはスクリプトをページからダウンロードします。
http://www.microimages.com/sml/smlscripts/StandAlone/VerticesInLines.sml
▼ TNTmips を立ち上げ、メニューから「スクリプト」＞「実行...」を
選びます。
▼ ダウンロードしたＳＭＬファイルを選びます。
▼ 座標を調べたいオブジェクトを選びます。
以上で終了です。結果はＣディスクに"vertices.csv" ファイルとして出
力されます。

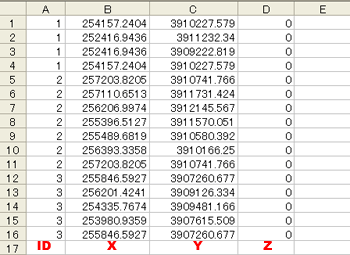

▽ 出来たＣＳＶファイルを表計算ソフトで開きます。
最初がラインの内部番号(ID)で、Ｘ、Ｙ、Ｚ座標の順です。今はＺは0
です。
使用したデータは最初にお見せしたデータです。
図中の番号は、ラインの要素番号(Internal.ElemNum)を表しています。
ID=1 は三角形です。閉じたポリゴンでは、始点と終点の座標は一致して
います。

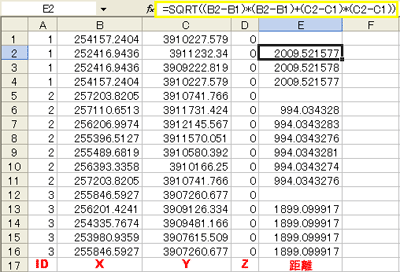

後は、表計算ソフトの関数を使って、隣り合う２点間の距離を計算させ
ました。
正多角形なので、頂点の間の距離は同じになっています。
・・・
出力された座標がおかしいと思う場合があります。
この時は、オブジェクト座標が出力されている場合があります。「各種
図形」＞「リプロジェクト...」メニューで、オブジェクト座標を一度、
地図座標に変換してから、再度出力をお試しください。
◆ メルマガ【第281号】「オブジェクト座標と地図座標」
http://www.opengis.co.jp/htm/kako_mail/mail_mag_281.htm
□■Ｔｉｐｓ□■
===============================================================

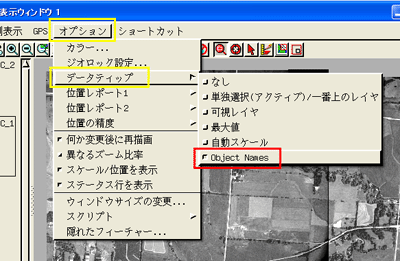

過去にも紹介しましたが、v73 から表示ウィンドウの「オプション」＞
「データティップ」＞「Object Names」を選ぶと、
オブジェクトの名前をデータティップとして表示できるようになりまし
た。

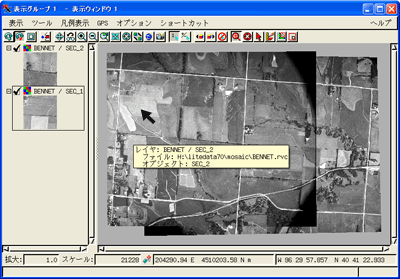

たとえば一度にたくさんの衛星画像を表示しているとき、オブジェクト
名を知りたい時に便利な機能です。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ メルマガ【第295号】で報告しました「V72 でGIF ファイルをインポ
ートすると、カラーパレットが黒くなる」エラーが修正されました。
【エラー番号】btc13465E - Import Raster: Provided GIF does not
import correctly
TNTmips 2006:72 の4/18以降のパッチをご使用ください。
● マック(G5/Intel Mac)でエクスポートしたTIFFファイルをマックのプ
レビューで見ると、右下の部分が壊れて見える。Photoshopでは正常に表
示されます。この現象を回避するには、TIFFをエクスポートする際、
[Export Tiled] をオフにしてください。
【エラー番号】PAT13619E - The TIFF file generated is not correct
(Mac only)
● RVCファイルの中身をデスクトップで開けない。
【エラー番号】DMD13608E - File Explorer - Windows: Process not
operational, reported crashing windows explorer
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
●ラスタのＤＮ値をラベル表示したい。
【新機能要求番号】crr13664N - GeoDisplay / Raster Layer: Add
option to show label in raster cell
例えば、先週のこの図です。
これはペイントソフトで１字１字書きました :-)
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
★ 今週のメーリングリスト
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
最新版の 2007:V73 について
(1) 日本語版 Windows Vista(Home Premium) で動作したこと、
(2) バックドロップ機能
についてご案内しました。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
メーリングリスト(無料)加入ご希望の方は、info@opengis.co.jp まで
ご連絡ください
□■ウィンドウズＶＩＳＴＡ 最新情報□■
===============================================================
2007:73 の 日本語版 Windows Vista での動作について：
日本語版 Windows Vista Home Premium のパソコンに、4月11日付けの
V73 Full バージョンをインストールしました。V73 は立ち上がり、
HASP-USB キーもシングルユーザキーとして認識しました。
・・・
HASP-USB キーのドライバーのインストールは、
▼ USB キーをはずせ(Detach)とのメッセージが出ますので、
▽ USB キーをパソコンからはずし、
▼ ドライバーのインストールが開始して、
▼ USB キーを接続すると、キーのランプが赤く点灯
という手順でした。
===============================================================
