第263号「 日 射 計 算 Ｓ Ｍ Ｌ 」
#################################################################
株式会社 オープンGIS
太陽の日射エネルギーは、森林の成長、地球環境、我々の日々の生活に
おいて非常に重要な働きをしています。
最近、ユーザの方より太陽の日射量を計算するＳＭＬをいただきました
ので、ご紹介いたします。
このＳＭＬは、参照ラスタの範囲に対して、任意の年月日時刻における
太陽高度、太陽方位、大気外全天日射量の３つのラスタを計算します。
・・・
参照するラスタには、あらかじめ緯度経度(ジオグラフィック)でジオリ
ファレンスしておきます。これは、各ピクセルの緯度経度を使って計算
するためです。画像の内容は特に決まりはありません。
今回は以下のようなラスタもお借りしました。

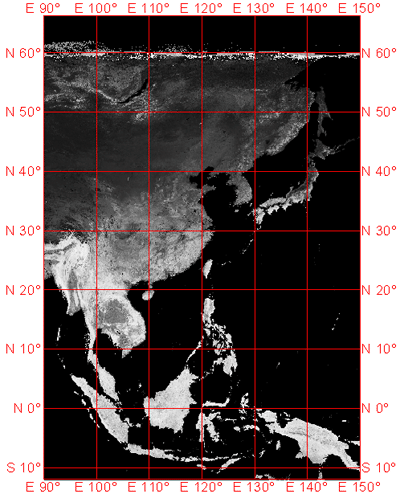

東南アジアを含むかなり広い範囲のラスタです。ラスタのサイズは 841
列 x 1,097行 です。
ＳＭＬのダウンロードはこちらから行います。
http://www.opengis.co.jp/sml/sml_basic/raster/sun_calc_v11.sml
▼ ＳＭＬを実行すると、次のウィンドウがあらわれます。
[READ ME] ボタンを押すと、使い方が説明されています。
▼ 左端の[START] ボタンを押すと、実行します。

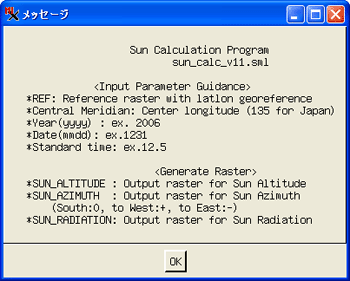

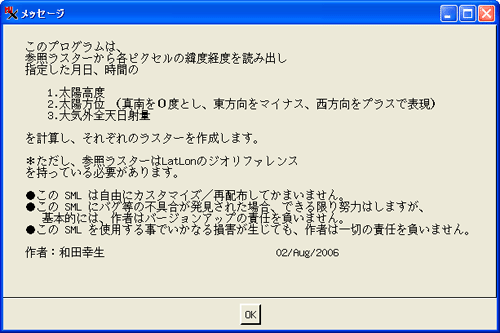

▼ メッセージウィンドウがあらわれます。
このウィンドウでは、入力パラメタや入力・出力ラスタについて説明し
ています。入力ラスタとしては、先ほど説明した、緯度経度でジオリフ
ァレンスされたラスタです。入力ラスタと同じ同じ範囲、同じラスタサ
イズで、太陽高度などのラスタが出力されます。
そのほかの入力パラメタは後で説明します。

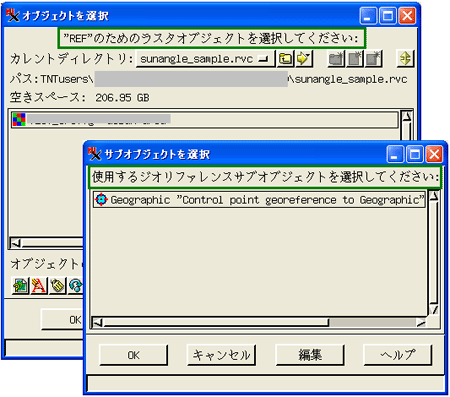

▼ [ OK ] ボタンを押すと、まず、参照ラスタ"REF" を選ぶウィンドウ
があらわれます。先ほど説明したラスタを選びました。
▼ 次に、ジオリファレンス・サブオブジェクトを選択します。最近のバ
ージョンでは複数のジオリファレンスを持つことはないので、１個だけ
が表示されます。そのまま[ OK ] ボタンを押します。
▼ "Central Meridian"(中央子午線)を入力します。時間の基準となる標
準時子午線を入力します。日本時間で指定する場合は、明石を通る標準
時子午線である 135(度) を入力します。

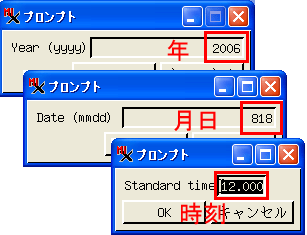

▼ 次に求めたい西暦年、月日、時刻を順に入力します。
(月日) 8月18日なら、0818
(時間) お昼なら、12.0 です。

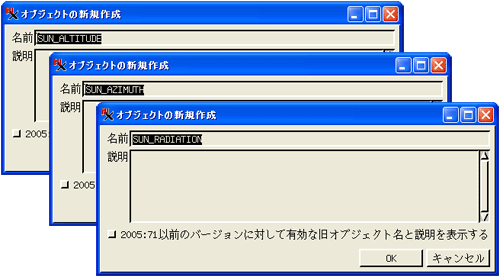

▼ 最後に、出力ラスタを順に指定します。
● SUN_ALTITUDE(太陽高度)
● SUN_AZIMUTH(太陽方位)
● SUN_RADIATION(大気外全天日射量)
処理時間は30秒ほどでした(WindowsXP Home, Pentium 4 CPU 2.40GHz,
512MB RAM)。
・・・
結果を見てみます。

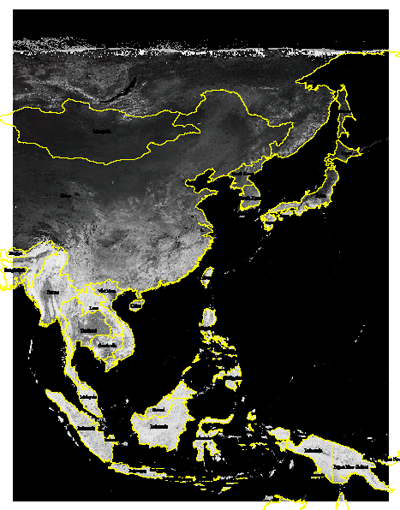

背景に使用する世界の国境界ベクタ(DCW から作成)と今回お借りしたラ
スタはぴったり重なります。
● まずは、太陽高度です。今年の夏至の日(2006/6/21 12.0 時)と本日
正午(2006/8/18 12.0 時)を比較しました。

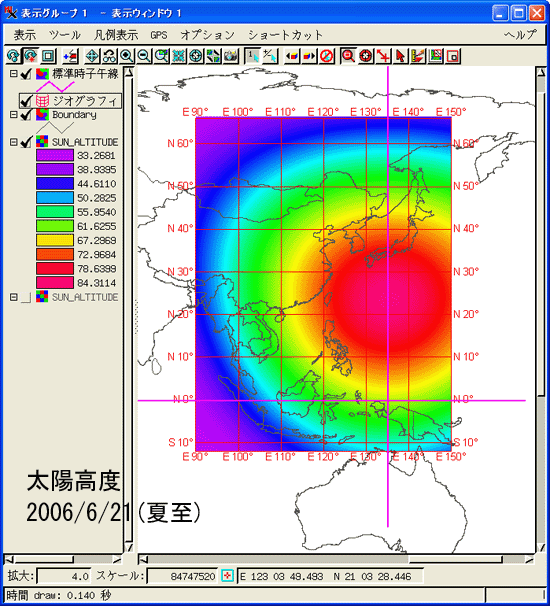

(太陽高度/夏至12時)
縦のマゼンダの線は、日本標準時子午線(経度135度)です。水平の線は赤
道です。夏至の日なので、ちょうど自転軸の傾き(約23.5度)と同じ緯度
付近で太陽高度が一番高くなっています。

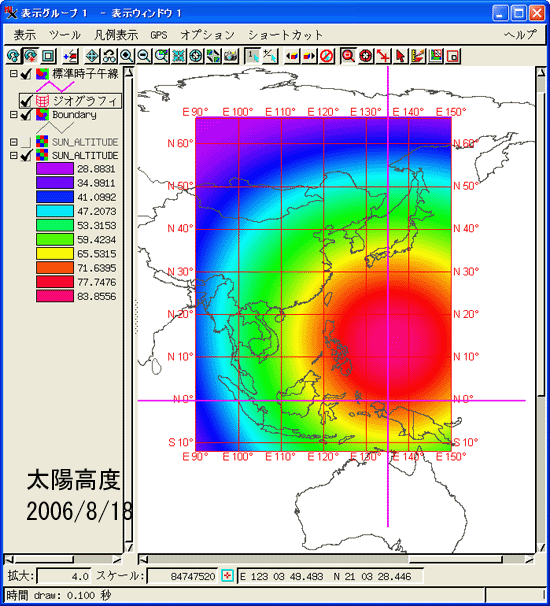

(太陽高度/本日12時)
この時期は、太陽直下の場所はN15度付近まで下がっていることが分かり
ます。
● 太陽方位。南を０°とし、西方向をプラス、東方向をマイナスで表示
しています。

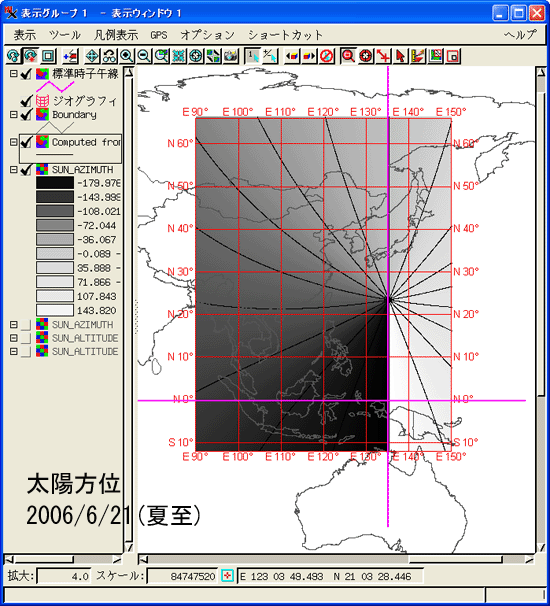

(太陽方位/夏至12時)
東経135度、北緯23.5度付近を中心にして、-180度から+180度まで時計回
りに回転したパターンになります。なぜこのようなパターンになるので
しょうか？
経度135度、北緯23.5度付近では太陽は真上にあります。それより南では、
観測者は南を向いていますから、太陽は背中の方向にあります。その時
は背中の方を振り返るようにして太陽を見ないといけないので、プラス、
マイナス180度といった角度になるわけです。

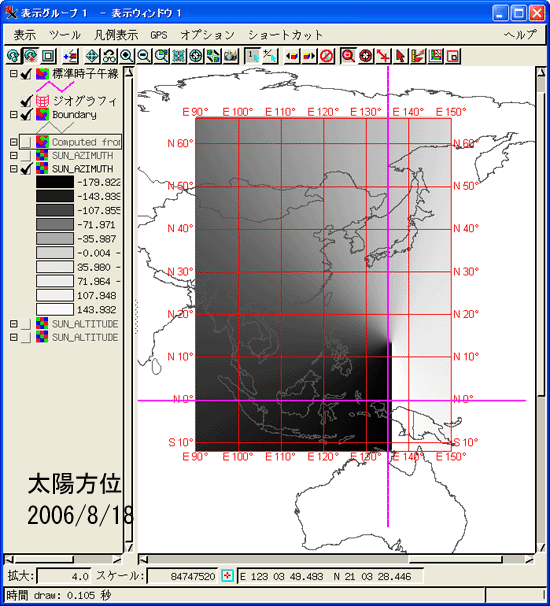

(太陽方位/本日12時)
太陽高度と同様、全体のパターンは南の方に移動します。
● 大気外全天日射量

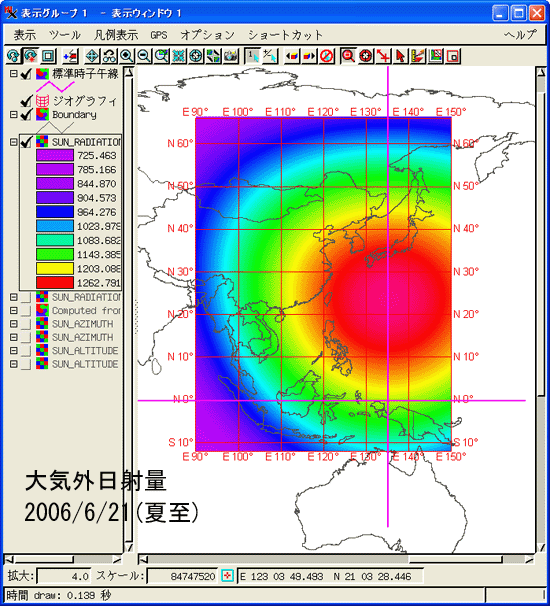

(日射量/夏至12時)
(日射量/本日12時)
こういう図を見て、あらためて思うのは、日本は太陽高度も日射量も、
夏至の方が高くて大きいのに、なぜ８月の方が暑いのか、ということで
すね。
(参考)
http://www.astroarts.co.jp/alacarte/1999/990621/index-j.html
・・・
ＳＭＬ的には今後手を加えるとしたら、主にＩＯ部分で、
・緯度経度ラスタ以外でも使えるようにする。
・パラメタ入力を１つのダイアログウィンドウにまとめる
などでしょうか。
ＳＭＬのご提供、どうも有難うございました。久しぶりに、太陽と地球
の関係に思いをはせました。変化をアニメにするときっと楽しいでしょ
うね。
□■Ｔｉｐｓ□■
===============================================================
Ｖ７１からラインシンボルの選択や作成が使いやすくなっています。表
示でも編集でも使用可能です。

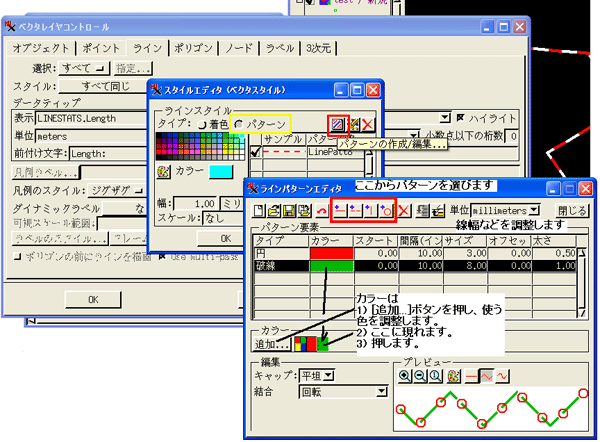

▼「ベクタレイヤコントロール」ウィンドウを開いて、[ライン] タブを
押します。
▼ スタイル:"すべて同じ" で、[指定...] ボタンを押します。
▼「スタイルエディタ(ベクタスタイル)」ウィンドウが出ます。
▼ ここで[パターン] ラジオボタンを押しこみます。

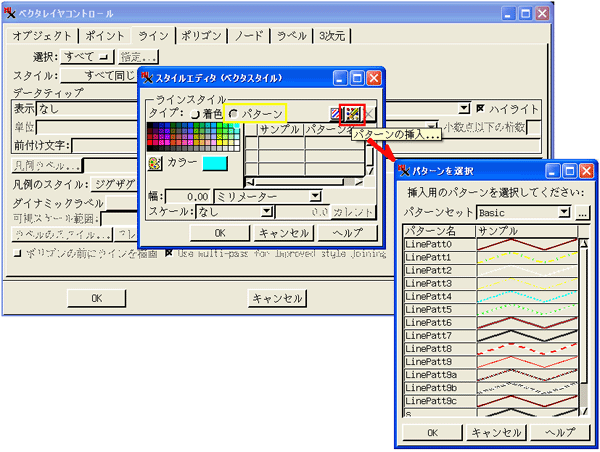

Ａ）[パターンの挿入...] アイコンボタンを押すと、出来合いのサンプ
ルの中からラインパターンを選択できます。
Ｂ）[パターンの作成/編集...] アイコンボタンを押すと、新規にパター
ンを作ることができます。Ａで選んだパターンを開いて編集することも
出来ます。
・・・

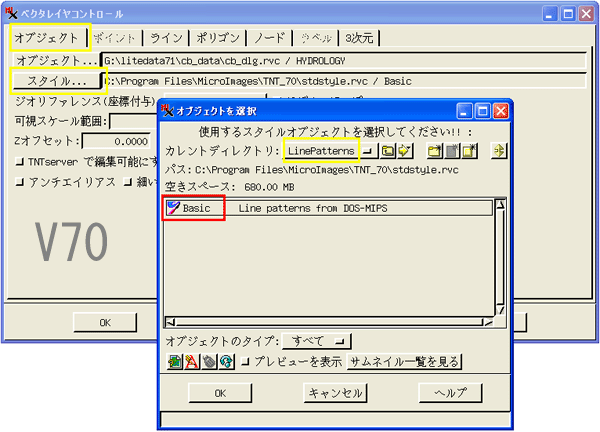

Ｖ７０の場合は、まずは[オブジェクト] タブで[スタイル...] ボタンを
押して、stdstyle.rvc(TNTmipsのインストールフォルダにある)からライ
ンパターンを選んでおく必要がありました。
かなり使いやすくなりました。
===============================================================
エラー・バグ・トラブル・新機能
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● 流水解析処理で「浮動小数点ラスタの処理で、凹みを完全に埋めるこ
とが出来ない」エラーが修正されました。今週(2006/8/16)のパッチをお
使いください。
【エラー番号】DMD11435E - Depressions of given floating point
raster are not filled completely
● また先週、「流水解析の高速化処理の新規導入(V72)のため、V72 と
V71 の結果が若干違う」とお伝えしましたが、最新のパッチでの結果が
最も信頼できるとの回答です。
【エラー番号】DMD11439E - Depressionless raster is not identical
to v71, creating different watershed results
Yes, results are different due to changes in algorithm. This is
normal and we believe the most current one is the most reliable
one. Please provide feedback if you have evidence that the new
process results are incorrect.
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
