OpenGIS Mail Magazine for Technical Support Users 2006/05/12
Keywords: OpenGIS,TNTmips, Null Mask,Null Cell,Add,Change,Delete
オープンGIS
テクニカル・サポート専用メールマガジン
第249号「 ヌ ル セ ル と ヌ ル マ ス ク （２） 」
#################################################################
株式会社 オープンGIS
今週は、ヌルセルに関係したコマンドをご紹介します。
使用するメニューは、V72では「ラスタ」>「ユーティリティ」>「ヌルセ
ルの設定...」です。
V71では「解析処理」>「ラスタ」>「ユーティリティ」>「ヌルセルの設
定...」です。
「ラスタのヌルセル設定」ウィンドウ(V71/72)が現れます。
(メニューがこのように表示されない場合は、最新の日本語パッケージフ
ァイルをあててください。今週の「ＲＶ７２トピック」参照)
・・・
先週の四角形で切り出したサンプルデータを使います。
もう一度説明すると、このラスタは０，１，２を表す数字の部分のセル
値が文字どおり 0, 1, 2 でした。白い部分のセル値は 255 です。左右
の三角形の部分にヌル設定(ヌルマスク)されていて、透明表示されてい
ます。

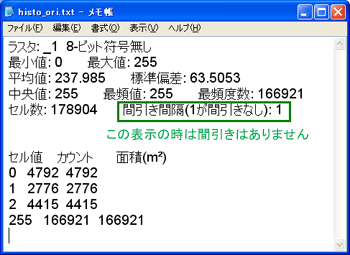

参考のために、このラスタのヒストグラムをお見せすると、
セル値 カウント
0 4,792
1 2,776
2 4,415
255 166,921
-------------------
合計 178,904
この中の"セル数"は、ヌルセルを含まない実データのみのセル数を示し
ています。
このラスタのサイズは 506(行)x429(列) です。セル総数は 217,074(個)
になります。差の38,170(個)が、両側の三角形のヌルセル(ヌルマスクに
より設定)の個数になります。
・・・
さて本題に入ります。
１）「ヌル値の追加」コマンド
▼ [選択] ボタンを押して、サンプルデータを選びます。
▼ "ヌル値" に 2 と置きます。
▼ "ヌル値の追加" を選びます。
▼ [実行...] ボタンを押します。
今回説明するコマンドはどれも、選択したラスタに対して直接適用され
ます。出力ラスタは指定しません。
▽ 結果はこのようになります。
２番がヌルになって透明表示されました。DN値は2のままです。0 と2 の
２つの値がヌル設定されました。
▽ ヌルマスクをみると、このようになっています。
２番のセルがヌルマスクに値0として追加されています。ヌルセルのコン
トロールをヌルマスクが行っているのが分かります。
２）「ヌル値の変更」コマンド
▼ 上の結果のラスタに対して、今度は"ヌル値"を 3、"ヌル値の変更"を
選んで実行します。
▽ 結果は、
ヌルマスク(0)に対するラスタのDN値が、前の{0, 2} から3 に変わりま
した。このコマンドは、ヌルマスク(0)に対するラスタのDN値を、指定し
た値に変更します。
３）「ヌルマスクの削除」コマンド
▼ 上の結果のラスタをそのまま使います。"ヌル値"を 0、"ヌルマスク
の削除"を選び、[実行] ボタンを押します。
▼ 次の警告ウィンドウが出ます。
V71以降では、ヌルマスクがラスタのヌル設定をコントロールしています。
ヌルマスクを削除すると、ヌルセルと、ヌルでないセルの区別が付かな
くなります。ヌルマスクの削除を前に戻す(undo)コマンドは、現状では
用意されていませんので、削除は慎重に行ってください。自信がないと
きは、オブジェクトのバックアップをとっておいた方がいいかもしれま
せん。
▼ [はい] を押します。
▽ 画像を見てみます。
先ほどまでのヌル設定(ヌル値3)が解除され、0 が新たなヌル(透明)にな
りました。
▼ さらに「操作ツール」>「プロジェクトファイルの管理...」メニュー
を使って、サブオブジェクトを見ると、ヌルマスクがなくなっています。
ヌルマスクがなくなりましたので、V70以前のヌル設定のパネルが戻って
きました。
このコマンドは、ヌルマスクを直接削除するのと同じ働きをします。
・・・
V71から『ヌルマスク』の考えが導入され、ヌルマスクに対して別のヌル
値を追加したり、ヌルマスクに対するヌル値を変更するコマンドが用意
されました。今回はこれらのコマンドの働きについて解説しました。
ラスタ同士の掛け算などの演算をすると、ヌルマスクの情報はそのまま
以後のラスタに継承されます。
申し訳ありませんが、今回の諸機能はV70, V69では使用できません。V70
ではヌルマスクは作られますが、今回紹介したコマンドは装備していま
せん。
□■Ｔｉｐｓ□■
===============================================================
ラスタサイズが大きいと、間引かれたセルに対してヒストグラムが計算
されます。間引きのない完全なヒストグラムを計算させたい時は、「ラ
スタ」>「ユーティリティ」>「間引きの無いヒストグラムを計算...」
(V72)を実行してください。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
【エラー番号】DMD10617E：インテルマック(2006:72)で、拡大・縮小す
ると固まる。2006年5月3日以降のTNTmips 2006:72のパッチで修正されま
した。
http://www.microimages.com/freestuf/tntpatch/72patch.htm
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
□■ＲＶ７２■トピック□■
===============================================================
V72のメニューを日本語にするインターフェースパッケージファイルを更
新しました。
ftp://ftp.microimages.com/pub/locale/jpn_japanese/jpn72.zip
<使い方>
ファイルをダウンロードして解凍します。解凍後のファイル
(textres.jpn)を、TNTmipsをインストールしたフォルダにコピーします。
Windows のデフォルトのインストールでは、ＣディスクのProgram
Files/MicroImages/TNT_72フォルダです。
マック版ではパッチファイル自体に最新のパッケージファイルが含まれ
ています。5月10日以降の最新のパッチファイルをご使用ください。
パッケージファイルはV71/70でも使用できます。
===============================================================
