Subject: [ts-mag:00039] OpenGIS Mail Magazine for T.S.U 【第 244号】
Date: Sun, 02 Apr 2006 22:29:43 +0900
From: WAZA Toshihiko
OpenGIS Mail Magazine for Technical Support Users 2006/03/31
Keywords: OpenGIS,TNTmips,Spatial Query,Query By Script, 2006:72
オープンGIS
テクニカル・サポート専用メールマガジン
第244号「 空 間 検 索 と 属 性 検 索 」
#################################################################
株式会社 オープンGIS
ベクタデータがあって、ある空間的範囲内のある属性だけを検索したい
という時があります。こんな時、どのような操作をすればいいでしょう
か。
・・・
今回のサンプルデータです。
真ん中のひし形の中の、７のセルだけを検索したいと思います。
作業環境は、属性の操作ですので、表示でも編集でもかまいません。
ここでは「編集」>「空間データ」で行いました。バージョン71を使用し
ました。
ステップ１．空間検索
今回は"リージョン"を利用しました。
▼ まずは、ひし形のポリゴンを選択します。
▼ コントロールウィンドウで、ポリゴンの行の[リージョンの作成] ボ
タンを押します。メニューから「複数選択されたポリゴン...」を選びま
す。
▼ 線の太さや色を適当に変えて[ OK ] ボタンを押しました。
▼ [ジオツールボックス] ボタンを押します。
▽ [リージョン] タブを見ると、選択したポリゴンから生成された"リー
ジョン"オブジェクトが出来ています。
※リージョンオブジェクトは、その下のアイコンボタンを使って保存す
ることもできます。
▼ [選択] タブを押して[要素を選択] ボタンを押しますが、その前にコ
ントロールウィンドウにおいて、選択される側のベクタをアクティブ(赤
丸)にして、ポリゴンも選択できる(青矢印)ようにしておきます。
▼ [選択] タブを押して[要素を選択] ボタンを押します。
▽ 選択できました。「部分的に内側」での選択では、ひし形のラインの
上に乗るメッシュも選択されます。
▼ 完全に内側に含まれるメッシュポリゴンだけを選択したい時は、「完
全に内側」を選んでから[要素を選択] ボタンを押します。
▽ 結果はこのように変わります。
まずは、ひし形の内側のメッシュが全部選択されました。
ステップ２．属性検索
"クエリによる検索" を使います。
▼ 今回の操作のポイントです。コントロールウィンドウにおいて [選択
解除] ボタンを押しておきます。
▼ メッシュベクタの[選択/非選択] ボタンを押して、「クエリによる選
択...」を選びます。
▼ "7" 以外のメッシュを検索するように式を立て、[適用] ボタンを押
します。
下のメッセージ行に"○○個の要素が選択から削除されました"というメ
ッセージが出ます。
▽ ひし形の中の"7" 以外のメッシュが選択解除されました。
目的の「ひし形の中の"7"のメッシュ」がすべて選択されました。
□■Ｔｉｐｓ□■
===============================================================

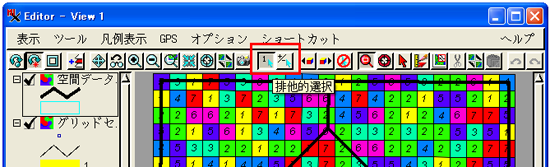

V72では、これまではコントロールウィンドウにあった選択、選択解除ボ
タンが表示ウィンドウに移りました。
また選択解除ボタンは、デフォルトでは表示されていません。ボタンを
表示するには「隠れたフィーチャー」メニューを使います。
"Unmark" の前のボックスにチェックを入れると、現れます。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
今週はマック版のエラーです。
【エラー番号】DMD10378E
マックのTNTmipsでは、漢字入力にカンナを使用していますが、
[Shift]-[スペース] キーを押しても入力用のボックスが現れません。
DMD10378E - Japanase input method Canna does not bring the input
box when shift-space is used
マイクロイメージ社のエラー修正の優先度は High です。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
【エラー】V72の表示で、保存したグループやレイアウトを開くとフリー
ズします。4月5日(日本時間6日木曜日)のパッチで修正される予定です。
I had previously wrote up an error where the Display process
froze as you described. This error was fixed yesterday and the
fix will be posted next Wednesday (5 April 2006).
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
◆◇ 最新ニュース ◆◇
..................................................................
★ TNT製品 RV2006:72 のダウンロードは以下のサイトから行えます。
http://www.microimages.com/freestuf/tntpatch/v72release.htm
☆ V2006:72 の新機能リストが公開されました。
http://www.microimages.com/featupd/v72.htm
☆ V2006:72 のカラープレートはこちらです。
http://www.microimages.com/announce/RV200672.htm
..................................................................
V72 を注文された方で、メディアで必要な方は、sales@opengis.co.jp
までご連絡ください。弊社で FullバージョンをCD-R に焼いてお送りし
ます。
..................................................................
□■ＲＶ７２■トピック□■
===============================================================
V72の表示や空間データエディタでは、今まで慣れ親しんだアイコンが変
わっています。どのように変わったか、解説します。メニューは「メイ
ン」>「編集」です。
レイヤーをアクティブにするには、名前の上でクリックします。太字に
変わります。
V71までは、ポリゴンの矢印を青にすると選択可能状態になりましたが、
V72では、赤い矢印の上の斜め線がない状態が選択可能状態を表します。
編集可能なオブジェクトは、V71までは黄色の鉛筆マークでしたが、V72
からはオブジェクトのアイコンの上に鉛筆のマークが描かれ、レイヤー
名が紫色に変わります。
☆ V72での空間データエディタのアイコンを表にまとめました。
| 2006:72 | アクティブでない | アクティブ |
|---|
| 参照レイヤ |
黒字 |
太字 |
| 編集レイヤ |
紫 |
太字 |
| 要素の選択 |
選択できない |
選択可能 |
| 2005:71 | アクティブでない | アクティブ |
|---|
| 参照レイヤ |  |  |
| 編集レイヤ |  |  |
| 要素の選択 |
選択できない |
選択可能 |
===============================================================
■■■■■■■ 現 在 の T N T m i p s の 価 格 ■■■■■■
現在の 2006:72 の価格
・TNTmips シングルライセンス 890,400円(送料・税込)
・TNTedit シングルライセンス 537,600円(送料・税込)
・TNTview シングルライセンス 81,900円(送料・税込)
・TNTmips 年間バージョンアップ(2回分) 147,000円(税込)
・OpenGIS 年間テクニカルサポート 94,500円(税込)
TNTmips シングルライセンス：
・2005:71 --> 2006:72へのアップグレード 88,200円(税込)
・2004:70 --> 2006:72へのアップグレード 132,300円(税込)
・2003:69 --> 2006:72へのアップグレード 169,050円(税込)
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
困ったときの問題解決フローチャート
