OpenGIS Mail Magazine for Technical Support Users 2006/03/10
Keywords: OpenGIS,TNTmips,Measure,Distance,POLYSTATS,TIN,JPG2000
オープンGIS
テクニカル・サポート専用メールマガジン
第241号「 ポ リ ゴ ン の 距 離 (1) 」
#################################################################
株式会社 オープンGIS
今週は、ポリゴンの距離を求める方法についてご紹介します。
まずは汎用的なツールのご紹介から。
A)ジオツールボックスを利用する方法
▼ データを表示して、表示ウィンドウのツールバーにある[ジオツール
ボックス(測定/スケッチ)] ボタンを押します。
▼ [定規(ルーラー)] ボタンを押して、
▼ 測りたい距離をマウスでドラッグします。[計測] タブに距離が表示
されます。
▽ 違う場所を測る場合には [消去(クリア)] ボタンを押して、ラインを
消します。
以上はモニター上でポリゴンにものさしをあてて距離を求める方法です。
次にご紹介するのは、複数のポリゴン間の距離を求める方法です。なお
この方法で求める距離は、ポリゴンの重心間の距離になります。
B)TINを利用する方法
TINは、点の分布において最も近くにあるポイントを探し出し、三角
形で結びます。ポリゴンデータは重心の座標を持ちますので、それを利
用します。
▼「編集」>「空間データ」を選び、空間データエディタを起動します。
▼ ポリゴンベクタを開きます。

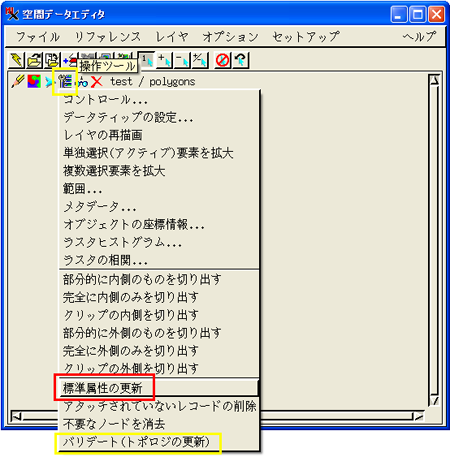

▼ [操作ツール] ボタンを押し、「標準属性の更新」を実行します。
「バリデート(トポロジの更新)」でも標準属性は更新されます。
▼ [詳細を表示] ボタンなどを押して、ポリゴンの標準属性テーブル
"POLYSTATS"(= POLYgon STATisticS;ポリゴン統計)を表示します。
▼ CentXとCentYが各ポリゴンの重心の座標です。
▽ ちなみに「単独レコード表示に切り替え」ると、全項目が一覧表示で
きます。
・・・
重心になっているか確認します。テーブルの座標を使って点表示するに
は、『データベースピンマップの機能』を使用します。
▼「リファレンス」メニューから「データベースピンマップレイヤの追
加...」を選びます。※ツールバー(ボタン)にはありません。
▼ 現在編集用に開いているのと同じベクタの"ポリゴンデータベース"を
選択します。「ピンマップレイヤコントロール」ウィンドウが現れます。
「テーブル」は "POLYSTATS" を選びます。
▼ [ポイント] タブに移り、[X...] 、[Y...] ボタンを押し、それぞれ
CentX, CentY を選びます。[投影法...] には 必ずベクタと同じ座標系
を選びます。
▼ [シンボル] タブに移り、表示するスタイルを適当に決めます。
▽ [ OK ] ボタンを押して閉じます。重心が表示されました。
・・・
来週は、
データベース(テーブル)をベクタ(ポイント)に変換し、さらにTINに
変換します。
□■Tips□■
===============================================================
表示しているオブジェクトの投影法を調べるには、
[操作ツール] から「範囲...」を選びます。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
メルマガ 【第 238号】で報告しました、MacOS X 版(V71)において、標
準属性の更新が正しく行なわれないエラーが修正されました。
【エラー番号】PAT9931E
先週3月8日以降のパッチをダウンロードしてお使い下さい。
http://www.microimages.com/freestuf/tntpatch/71patch.htm
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
先週のメルマガで報告しました、JPEG2000で圧縮した画像にジオリファ
レンス処理を行うと、表示が遅くなるエラーが修正されました。
【エラー番号】DMD10083E
先週3月8日以降のパッチをダウンロードしてお使い下さい。
http://www.microimages.com/freestuf/tntpatch/71patch.htm
弊社で確認しましたが、データによってまだ現象が出るようです。その
際は、申し訳ありませんが、以下の方法でピラミッドの再作成をお願い
します。
○「解析処理」>「ラスタ」>「抜き出し...」で、抜き出しの範囲を指定
しないでラスタの抜き出しを行う。ピラミッドが再作成されます。
○「解析処理」>「ラスタ」>「ユーティリティ」>「ピラミッド...」を
使う場合は、その前に「サポート」>「メンテナンス」>「プロジェクト
ファイル(.RVC)...」メニューでピラミッドのサブオブジェクトをあらか
じめ削除します。
(削除前)
(削除後、ピラミッド再作成)
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
☆今週の新機能要望★
----------------------------------------------------------------
以下は、今週の新機能要望リストです。
新機能要求番号は、毎週水曜日(日本時間木曜)にデータベースに登録さ
れます。
http://www.microimages.com/support/features/
----------------------------------------------------------------
先週【第 240号】のメルマガで、
ベクタの組み合わせ(オーバーレイ)演算の「置き換え」で、ポイントが
落ちてしまう件:
マイクロイメージに確認したところ、エラーではなく、仕様とのことで
す。
It is not an error. The Replace operation is designed to copy
polygon elements from the operator to a copy of the source. It
is not meant to copy points. It also removes source elements
inside operator polygons.
実装の難易度は不明ですが、新機能要望になりました。
【新機能要求番号】crr10137N
Replace: add ability to copy point elements from operater
----------------------------------------------------------------
【新機能要求番号】crr10118N
調和級数解析をツールバーエディタの使用可能な処理で選べるようにす
る。
Main MenuToolbars: add Harmonic Series Analysis to Available
Processes in the Toolbar Editor
----------------------------------------------------------------
【新機能要求番号】drb10143N
ポリゴンスタイルのカラー(RGB値)を表形式で対話的に表示、編集する機
能。
Add ability to View/Modify styles in a spreadsheet form
【新機能要求番号】drb10144N
ポリゴンスタイルのカラー(RGB値)をSMLでバッチ的に編集する機能。
Add ability to edit style objects in SML
----------------------------------------------------------------
【新機能要求番号】DMD10158N
空間データエディタで保存の後、パックを行う。
Spatial Edit: Pack RVC files after saving objects
----------------------------------------------------------------
【新機能要求番号】crr9919N
自動分類の最尤法で、使用した最小尤度%を分類したクラスラスタに保
存する。
Automatic Classification, Maximum Likelihood method: save Minimum
Likelibood Percentage for next session
----------------------------------------------------------------
◆◇ 最新ニュース ◆◇
..................................................................
◆ TNT製品バージョン2006:72 の正式リリース(ダウンロードによる)は、
今週3月15日を予定しています。
http://www.microimages.com/
..................................................................
◇ 3月1日にマックインテル版TNTmips がマイクロイメージ社のサイト
にアップされました。
http://www.microimages.com/freestuf/tntpatch/DV72.htm
..................................................................
◆ V71までの購入ユーザを対象に、先週くらいからマイクロイメージ社
からV72へのバージョンアップの御見積書が送付されています。書類のタ
イトルはPro Forma Invoice であり、見積書という意味です。請求書(単
にInvoice)ではありませんので、ご安心ください。
内容は、年間バージョンアップ(Annual Maintenance;年2回分のバージ
ョンアップ)$1,000と、V71からV72へのバージョンアップ$600の2種類で
す。前者は V72 がこの3月にリリースされる前まで有効な見積書であり、
リリース後は使用できなくなります。V72リリース後は、$600の方でご注
文ください。
弊社経由で購入される場合、現在の為替レートに20円足して、各々
140,000円および 84,000円(税別)の金額になります。
..................................................................
■■■■■■■ 現 在 の T N T m i p s の 価 格 ■■■■■■
現在の Ver 7.1 の価格
・TNTmips シングルライセンス 890,400円(送料・税込)
・TNTedit シングルライセンス 537,600円(送料・税込)
・TNTview シングルライセンス 81,900円(送料・税込)
・TNTmips 年間バージョンアップ(2回分) 147,000円(税込)
・OpenGIS 年間テクニカルサポート 94,500円(税込)
■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■
