第221号「 流 路 次 数 の 集 計 （ ２ ） 」
#################################################################
株式会社 オープンGIS
先週は、流路ベクタを構成するラインを次数ごとに集計しました。例え
ば、私のデータでは、ホートンの手法の場合このようになりました。
ホートンの手法(先週の結果)
○集計結果：
○次数の主題図：
ここで、次数５のラインを見ると、表では２５本です。主題図で見ると、
１本の長いライン(赤のライン)ですが、これは 流路が交差する箇所にノ
ード(結節点)が存在し、ラインがそこで分断されているからです。
○次数の主題図(ノードを表示)：
今週は、ノードの前後で次数が同じとき、ノードを超えて1本としてカウ
ントするＳＭＬをご紹介します。
・・・
今回使用するＳＭＬはこれです。
http://www.opengis.co.jp/sml/count_path_v1.sml
使ってみましょう。
▼「解析処理」>「ＳＭＬ」>「スクリプトの編集...」を選びます。
▼「ファイル」>「開く」>「*.SMLファイル...」を選び、今回のSMLを選
びます。日本語を使用していますので、開くときの「エンコーディング」
は、"日本語(Shift-JIS)" にしてください。
▽ 開きました。
先週は、１行1,000列のラスタの１行目に、次数ごとのノード削除前のラ
イン数を格納しました。今回は、２行目にノード削除後のライン数を格
納しました。最大次数はやはり1,000です(カラム数を大きくすれば、集
計可能な最大次数も大きく出来ます)。またラスタタイプが "16bit符号
なし" であるため、カウントできる最大ライン数は各次数につき
65,025(本)です (ラスタタイプを32bit符号なし整数以上にすれば、それ
以上のカウントも可能です)。
ＳＭＬの後半部が、今回のＳＭＬの中心部分です。次数毎にラインを取
り出し、ノードを削除した後、ライン数をカウントしています。ノード
削除のために、ラインに付いた属性テーブルは削除しています。
まずは、先週の簡単なデータでテストしてみます。
▼ [実行] ボタンを押します。
▼ 流路ベクタを選択します。
▼ テーブル、フィールドを選びます。
▼「ファイルを選択」ウィンドウが出ます。[一つ上へ上がる] や[移動
...] ボタンを使って、RVCファイルを作成するディレクトリ(フォルダ)
に移動します。[新規ファイル...] ボタンを押します。
▼「ファイルの新規作成」ウィンドウが出ますので、RVCファイル名を与
えます。
▽ 次数がカウントアップして、コンソールウィンドウに集計結果が表示
されます。
▼ 指定したRVCファイルに、次数ごとに抜き出されたベクタが出来ます。
オブジェクト名は、分かりやすいように"フィールド名 _ 次数" になっ
ています。またメモとして、流路ベクタ名、テーブル名、フィールド名、
次数を記載しました。[すべてを追加] ボタンを使ってベクタを一括して
選びます。
▼ 抜き出したベクタを次数別に表示したのが次の図です。
次数１：
次数２：
次数３：

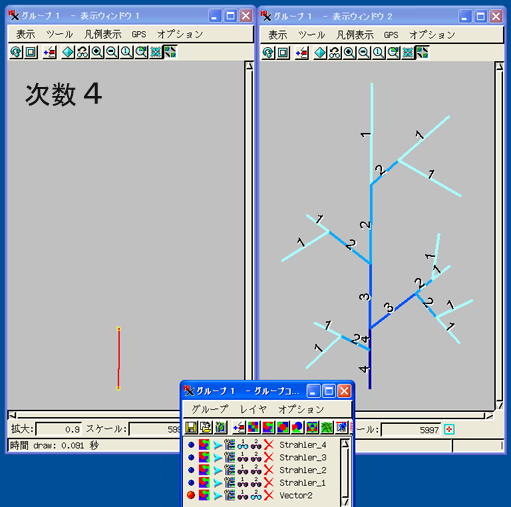

次数４：
ストレーラーの手法では、次数１については、合流前の２本が１本にな
っています。「１本ではなく、２本としてカウントすべきである」とす
ると、次数１については「ノード削除前」のライン数を採用すればいい
でしょう。しかし、同様のことが次数２や３でも起きています。この辺
りの事情は、シュリーブやシャイデッガーの手法でも同様です。
・・
他方、ホートンの手法では、同じ次数の流路が合流すると、流路の長い
方の次数を大きくしていますので、この問題はありません。
先週使用した流路ベクタ"STDFLOWPATH" に対して、ホートンの次数につ
いて処理してみました。
●集計の結果：
●次数別表示：
次数１：
次数２：
次数３：
次数４：
次数５：
●次数ごとの谷の長さ：
それぞれの次数ベクタは、ラインの標準属性として LINESTATS テーブル
が自動計算されています。この中の Length フィールドを使えば、次数
ごとの"谷の長さ"を求めることができます。
□■Ｔｉｐｓ□■
===============================================================
複数レイヤーの中から常に１つのレイヤーだけ表示するには、[グループ
設定...] ボタンを使います。
「スペシャル」タブを押して、[表示するレイヤは１つだけ(排他的)] ボ
タンを押します。
こんな感じです。
http://www.opengis.co.jp/img/faq/tips/SC1001/SC1001.html
================================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
メールマガジン【第209号】【第211号】で、既存ＤＥＭを使用した単写
真オルソの作成にまつわるエラーを報告しましたが、一部エラーが修正
されましたので、ご報告します。
【第211号】で報告しました「V7.0およびV7.1で、元写真の一部しかオル
ソ化されない」エラーは一部修正されました。最近のパッチを使うと、
V6.9, 7.0, 7.1で正常にオルソ画像を作成します。ただしセルサイズが
0.5メートル以下の場合は、まだ画像が切れます。
[エラー番号] crr8469E： Orthorectification: most of ortho image
cut off when using small OrthoImage Cell Size.
対処法としては、セルサイズを0.5メートルより大きめに設定するか、あ
るいは、画像の周囲に適当に余白部分を追加してから処理します。
余白の追加作業は、(1)「解析処理」>「ラスタ」>「ユーティリティ」>
「空ラスタ(すべて0)のラスタ生成...」で大きめの画像を作り、(2)「解
析処理」>「ラスタ」>「抜き出し...」を使って、その中に航空写真を挿
入します。
ＳＭＬを使って、この作業を行うこともできます。
http://www.opengis.co.jp/sml/RasterCopy.sml
▼「解析処理」>「ＳＭＬ」>「スクリプトの編集...」を選びます。
▼「ファイル」>「開く」でSMLファイルを開きます。
▼ [実行]ボタンを押します。
▼ 最初に、入力画像を選びます。
▼ 余白の幅をセル単位(例えば, 1500セル)で入力します。目安としては、
元の画像のラスタサイズの1/4 位です。
▼ 出力ラスタを指定します。
▼ 処理が開始します。しばらくして、座標系の確認のウィンドウが出ま
す。OKボタンを押します。
このSMLは"焦点距離"、"スキャナの解像度"などのカメラパラメータもコ
ピーしますが、"主点のライン、カラム数"は、追加した余白のセル幅を
加えてからオルソ処理を行ってください。
お手数ですが、よろしくお願いいたします。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
