OpenGIS Mail Magazine for Technical Support Users 2005/09/16
Keywords:OpenGIS,TNTmips,MailMagazine,DBASE,Import,Relate,Patch
オープンGIS
テクニカル・サポート専用メールマガジン
第218号「 テ ー ブ ル の 取 り 扱 い （ ３ ） 」
#################################################################
株式会社 オープンGIS
過去２回にわたって、TNTmipsでのテーブルの扱い方について解説しまし
た。
●第216号「テーブルの取り扱い（１）」
・ＣＳＶ形式でのテーブルの取り込み
・テーブルの機能
●第217号「テーブルの取り扱い（２）」
・アタッチによる関連付け
・アタッチの確認のし方
今週は、予定をちょっと変更して、１回目と似たような内容になります
が、同じテーブルをDBASE形式で取り込んでみます。項目名に漢字が使え
るなどの違いがあります。その後"リレート"を行います。
・・・
CSV形式で取り込んだ時は、漢字が化けるのを恐れて１行目はローマ字に
しました：
DBASE形式で取り込む時は、漢字のままで構いません：
ただし、DBASE形式で取り込む場合は、以下のように書式をきちんと設定
します。

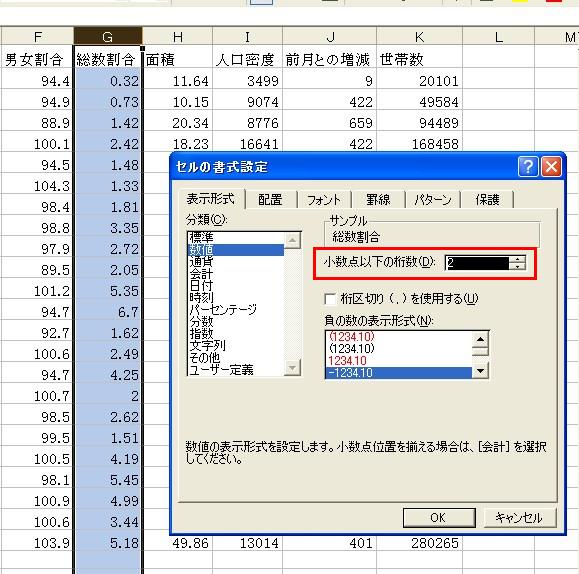

▼ 小数点を持つ数字は、セルの書式設定を利用して、「小数点以下の桁
数」を明示的に設定します。これをしておかないと、取り込んだ後、小
数部がなくなります。小数点のない整数は、「標準」で構いませんが、
「桁区切りのカンマ」は使用しない方がいいです。

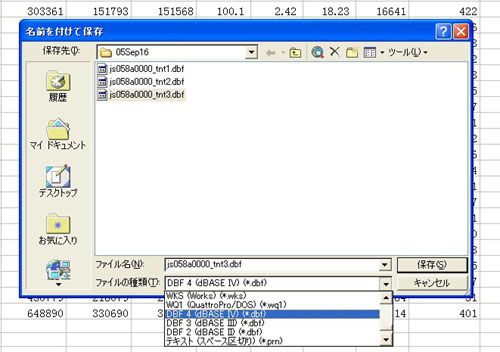

▼ データのあるセルをクリックして、保存するシートを指示します。
「名前を付けて保存」を選び、「DBF 4(dBASE IV)」を選びます。
▽ ウィンドウが出ますので「はい」を押します。
DBASE以外にも、Excelブック形式でも保存しておいた方が安心です。
・・・
さて、TNTmips にインポートします。
▼「解析処理」から「入力(インポート)...」を選びます。

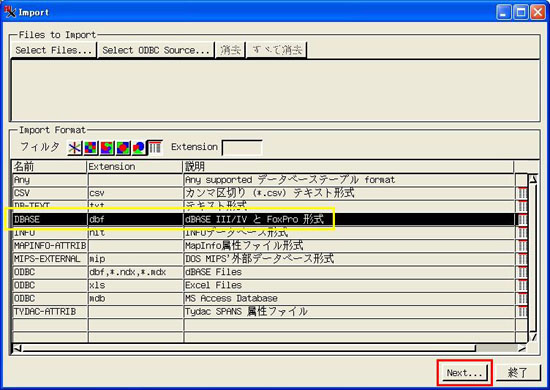

▼ [Database Table] ボタンを押します。
▼ [DBASE] を選びます。
▼ [Next] ボタンを押します。DBASEファイルを選びます。
▼「パラメータをインポートしてください」ウィンドウが出ます。
「テキストエンコーディング」から"日本語(Shift-JIS)"を選びます。
[入力(インポート)] ボタンを押します。
▼ ＣＳＶの時と同様、３回「オブジェクトを選択」ウィンドウが出ます
ので、RVCファイル名、データベース名(オブジェクト名)、テーブル名を
与えます。
取り込み処理が開始します。
・・・
取り込んだテーブルを表示してみます。
▼「編集」>「属性データベース...」メニューを選択し、取り込んだテ
ーブルを選択します。
▼ アイコンの上をダブルクリックすると、テーブルが開きます。
☆ DBASE形式で取り込むと、項目名に漢字が使えるのが分かります。
先週と同様、「編集」>「空間データ...」で、２３区の図形データに取
り込みます。
さて、"リレート"を行います。
CSV 形式から取り込んだテーブルは、先週、アタッチの方法でポリゴン
に関連付けをしました。今週は、このアタッチしたテーブルの中の項目
を仲介役にして、今回取り込んだテーブルを関連付けします。再度アタ
ッチすることはしません。
▼ ポリゴン行の[テーブル/フォームの作成] ボタンを押して、「リレー
ションの修正...」を選びます。
▼「データベースエディタ」が開きます。
▼「関連付け(リレート)」ボタンを押します
▼ DBASEテーブルから、先週取り込んだテーブルに向かってマウスをド
ラッグし、離します。「関連付け(リレート)」ウィンドウが出ますので、
双方のテーブルから関連付けするフィールドを選びます。ここではテー
ブルの中の"No" を選びました。関連付けされる側のテーブル(今の場合
ＣＳＶの方)の[主(プライマリ)キー] のボタンを押すと、[ OK ] ボタン
が押せるようになります。
http://www.opengis.co.jp/img/faq/table/SC1009/SC1009.html
▼ 以上で、テーブル中の"No"をキーフィールドとして、DBASEテーブル
がポリゴンに関連付けされました。
▽ 確かめてみましょう。ポリゴンをクリックすると、対応するレコード
の先頭に赤丸が点灯します。
http://www.opengis.co.jp/img/faq/table/SC1000/SC1000.html
☆フィールドの色には次のような意味があります。
赤---主キーに設定されているフィールド
緑---主キーへ関連付けされているフィールド
青---計算フィールド
黒---普通のフィールド
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
マイクロイメージ社の9月7日付けのパッチに問題がありました。最新パ
ッチをあてた後、TNTmips を起動すると、V7.0, 7.1で下記のメッセージ
が出ます。
"Text resource reference by spatial reference system definition
file is missing"
これは textres.enu ファイル(英語のリソースファイル。メニューなど
の表示に使用）がないことが原因です。上記メッセージが出た場合は、
下記サイトから textres.enu ファイルをダウンロードして、TNTmipsの
インストールフォルダ(C:/Program Files/MicroImages/TNT_70または
TNT_71) にコピーしてください。
http://www.microimages.com/freestuf/tntpatch/71patch.htm
ご面倒をおかけしますが、よろしくお願い致します。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
