第213号「　　座　　標　　参　　照　　系　　（　３　）　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS




今週は、V7.0 の新機能である座標参照系を修正するコマンドをご紹介し
ます。これは、ジオリファレンスで付けた座標系や測地系を後で変更したり、
データをインポートする時に座標系や測地系が正しく設定されない時に
使用します。

メニューは、「サポート」>「メンテナンス」>「座標参照系の変更...」
です。





どのような働きをするか見てみましょう。


・・・


メルマガ【第206号】「GeoTIFF出力とアフィン変換」において、ＵＴＭ
座標53ゾーン/世界測地系 (JGD2000 / UTM zone 53N (CM 135E)) を持つ
ラスタを作成しました。



(その時の目的に合わせて、意図的に傾けています)

このデータは実際にどこにあるかというと、インドネシアのニューギニ
ア島の沖合いにあります。赤道を X 軸、UTMゾーン53の中央子午線(東経
135度)を Y 軸とする座標系の第１象限にあります。



(線が細いので、ウィンドウを大きくしてご覧ください)


テストデータなので、ＵＴＭゾーンはどこでもよかったのですが、ここ
では 53 ではなく、54ゾーンの間違いであったとして、「座標参照系の
変更...」コマンドを使って変更してみます。なお、このコマンドは、入
力のラスタの座標情報を直接上書きします。思わぬ結果になることもあ
るかもしれませんので、ディスクに余裕のある場合は、あらかじめバッ
クアップをとってから実行するようにしましょう。


さて、上のメニューを選んでやってみます。

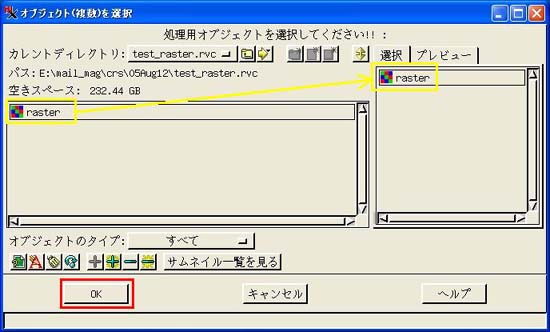

▼ 処理するラスタを選択します。




▼「座標参照系」ウィンドウが出ますので、変更先の"JGD2000 / UTM
zone 54N (CM 141E)" を選択します。

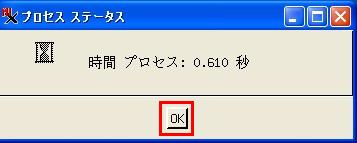

▼ ステータスを示すウィンドウが出ます。




▽ 処理前後のラスタレイヤーの「操作ツール」から「範囲」メニューを
選んで、座標参照系を確認します。



座標の範囲は変わりませんが、ゾーンはちゃんと53から54に変わってい
ます。

表示してみると、ゾーン54の中央子午線(141E)の位置に移動しました。






・・・


オブジェクトの座標情報は、次の３つの要素から構成されています。

	① 座標値
	② 座標系
	③ 測地系




①の座標値は、ラスタであれば、一般的にはコントロールポイントに与
える座標です。ベクタであれば、一般的にはラインやポリゴンを構成す
る点の持つ座標です。

②と③を合わせたものが「座標参照系」です。

今回ご紹介した「座標参照系の変更...」コマンドは、① の座標値はそ
のままで、{ ② と ③ } の情報を変更します。


外部のデータがインポート出来て喜ぶのも束の間、他のデータと一緒に
表示したらうまく重ならないといったことがよくあります。これは ①の
情報は多くの外部データが持っていて、(多分)問題なく読み込めている
のですが、②や③ の情報が "何らかの原因" で正しく読み込めていない
ためと考えられます。そういうときは、今回の「座標参照系の変更...」
コマンドを使って、正しく座標参照系を与えるようにします。

"何らかの原因"としては、もともとそのような情報を外部データが持っ
ていないとか、持っていても TNTmips が理解できない、といったことが
考えられます。測地系が未定義だと、他のデータと数百メートルずれた
り、レイヤーの順番によって、表示がずれたりずれなかったりして奇妙
な現象に出くわします。


V6.9以前のバージョンでは、このような修正はどうするのでしょうか？
ラスタの場合は、座標参照系のみを変更することはできないので、コン
トロールポイント自体を付け直していました。ベクタの場合は、状況に
もよりますが、外部データの座標情報をマニュアルで修正したり、「サ
ポート」>「メンテナンス」>「プロジェクト(.RVC)ファイル」メニュー
を使って、ジオリファレンス・サブオブジェクトを一度削除して、暗示
的ジオリファレンス(Impiled georeference)を付け直す、といったこと
をして対処しています。




・・・


「座標参照系」についての英文資料(マイクロイメージ社)

< TNT入門 >
● Coordinate Reference Systems (座標参照系)
 http://www.microimages.com/getstart/pdf/CoordRef.pdf

< 図版 >
● Spatial Referencing in TNT (TNT製品での空間参照の考え方)
 http://www.microimages.com/documentation/cplates/70spatref.pdf

● Coordinate Reference System Window (座標参照系ウィンドウ)
 http://www.microimages.com/documentation/cplates/70crswin.pdf

● Predefined Coordinate Reference Systems (定義済み座標参照系)
 http://www.microimages.com/documentation/cplates/70predefCRS.pdf
ＵＴＭなど、定義済みの座標系について説明があります。

● Predefined Coordinate Systems Requiring Datum Selection
(測地系の選択が必要な定義済み座標参照系)
 http://www.microimages.com/documentation/cplates/70predefDatum.pdf

● Private Coordinate Reference System Setup (ユーザ定義による座
標参照系の設定)
 http://www.microimages.com/documentation/cplates/70customCRS.pdf
定義済みにない座標参照系の定義について。"ユーザ定義"は、V6.9以前
では  User-defined ですが、V7.0以降は PrivateあるいはCustom と呼
ばれています。





エラー・バグ・トラブル
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

■ V7.1でDXFファイルを読み込もうとすると、次のエラーメッセージが
出ます[マイクロイメージ社エラー番号:jpr8314E]。

Illegal object type specified
Error code = -2036      TNT Version: 7.1

< 対処法 >
申し訳ありませんが、V7.0またはV7.1の「Import/Export(legacy)」
(=V7.0)をお使いください。

■ V7.0でDXFファイルをCADでインポートする際、「オブジェクトの中の
レイヤを分離」オプションを使うと、処理は正常終了しますが、何もデ
ータが出来ません[エラー番号：dmd8398E]

< 対処法 >
申し訳ありませんが、V6.9 をお使いください。

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x





□■Ｔｉｐｓ□■
===============================================================

[ジオツールボックス]のプロファイル(断面)表示機能は、ＤＥＭラスタ
を使って地形断面を表示するのによく使われます。ポイントツールを使
うと、複数ラスタのＤＮ値の串刺し表示も可能です。

▼ ラスタを表示して、表示ウィンドウの[ジオツールボックス(測定/ス
ケッチ)] ボタンを押します。




▼「ジオツールボックス」ウィンドウで、[ポイント] ボタンを押します。




▼ [プロファイル(断面)ビューを開く...] ボタンを押します。




▼「断面(プロファイル)表示ウィンドウ」で[開く...] ボタンを押し、
複数のラスタを選択します。




▼ 画像上でマウスボタンをクリックします。その場所における複数ラス
タのＤＮ値が串刺しされて表示されます。




================================================================
