OpenGIS Mail Magazine for Technical Support Users     2005/07/29
Keywords:OpenGIS,TNTmips,MailMagazine,CoordinateReferenceSystems


オープンGIS
テクニカル・サポート専用メールマガジン

第211号「　　座　　標　　参　　照　　系　　（　１　）　」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS




これまでも解説の中で使用してきましたが、V7.0 から座標系の設定ウィ
ンドウのインターフェースが変わりました。今週は、この話題を取り上
げます。

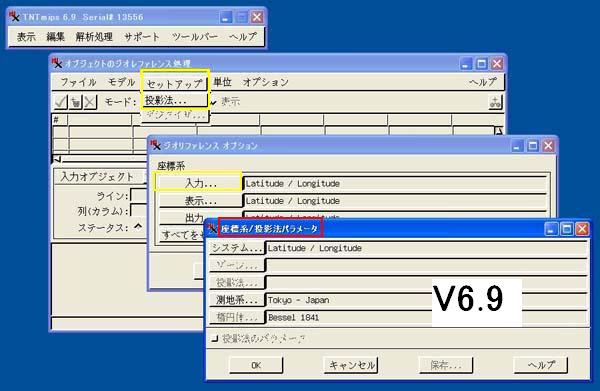

V6.9では、このようなインターフェースです。




これはジオリファレンス処理で「セットアップ」から「投影法...」を選
んだ後のウィンドウです。ウィンドウの名称は「座標系/投影法パラメー
タ」です。[システム]ボタンを押して、緯度経度やＵＴＭなどの座標系、
ユーザ定義の座標系を設定、定義します。


V7.1では、このウィンドウがこのように変わっています。




ウィンドウの名称も「座標参照系」に変わりました。原本の英語名は、
Coordinate Reference System です。この「座標参照系」ウィンドウに
ついて解説します。


・・・



日本でよく使う基本的な座標系(座標参照系）を選んで、設定のし方を説
明します。


１）緯度経度の設定

「座標参照系」ウィンドウを開くと、「定義済 (Predefined)」パネルが
表示されます。

▼「座標参照系」ウィンドウにおいて「全球規模 and 地域 (Global and
Regional)」の先頭の□に+ マークをクリックします。構成メンバーが表
示されます。緯度経度はこの中にあります。




▼ Europeの下にある「Geographic 2D: longitude, latitude (degrees)」
をクリックします。




▽「座標系」パネルはそのままです。




▼「測地系 (Datum)」パネルを押します。




▼「日本測地系」を選ぶには、「測地系」メニューの選択肢から「Tokyo」
を選びます。




「世界測地系」を選ぶには、「測地系」メニューの選択肢から「Japan
Geodetic Datum 2000 (JGD2000)」を選びます。




▽「詳細」パネルには、設定した座標系の詳細が表示されます。設定し
た座標参照系の名前は "Tokyo / ジオグラフィック" です。




▼ [ＯＫ]ボタンを押して、「座標参照系」ウィンドウをいったん閉じま
す。再度開いて、「現在」の先頭の□に+ マークを押すと、設定した座
標参照系がリストの一番上に現れます。次回以降は、このリストから選
択すればいいことになります。このリストには、最近設定した10個の座
標参照系が新しい順に表示されます。




さて、パネル下部にある「バージョン6.9以前のTNT製品との互換性」に
ついて説明しましょう。これは、定義、設定した座標参照系が V6.9 以
前のバージョンと互換性(下位互換性)があるか否かをチェックします。
V7.0での座標系、測地系には、V6.9以前にはなかったものも多く定義さ
れているためです。




・"チェックなし"....互換性をチェックをしません。座標参照系を設定
したオブジェクトを V6.9 以前のバージョンで使用するつもりがない場
合、設定します。

・"もし互換性ない場合は注意を促す"....互換性のない座標参照系を設
定した場合、質問ウィンドウが現れます。設定する、しないの最終判断
を行います。

・"要求される"....V6.9以前のバージョンでの使用が必要な場合、これ
を選択します。下位互換性のない座標参照系は設定できません。



今週は以上です。

来週は、その他の座標参照系(ＵＴＭ，19座標系)やユーザ定義の座標参
照系の設定のし方、座標参照系の変更の方法などについて解説します。



・・・



「座標参照系」については、英文ですがマイクロイメージ社のサイトに
以下の資料があります。


< TNT入門 >
● Coordinate Reference Systems (座標参照系)
 http://www.microimages.com/getstart/pdf/CoordRef.pdf

< 図版 >
● Spatial Referencing in TNT (TNT製品での空間参照の考え方)
 http://www.microimages.com/documentation/cplates/70spatref.pdf

● Coordinate Reference System Window (座標参照系ウィンドウ)
 http://www.microimages.com/documentation/cplates/70crswin.pdf

● Predefined Coordinate Reference Systems (定義済み座標参照系)
 http://www.microimages.com/documentation/cplates/70predefCRS.pdf
ＵＴＭなど、定義済みの座標系について説明があります。

● Predefined Coordinate Systems Requiring Datum Selection
(測地系の選択が必要な定義済み座標参照系)
 http://www.microimages.com/documentation/cplates/70predefDatum.pdf

● Private Coordinate Reference System Setup (ユーザ定義による座
標参照系の設定)
 http://www.microimages.com/documentation/cplates/70customCRS.pdf
定義済みにない座標参照系の定義について。"ユーザ定義"は、V6.9以前
では  User-defined ですが、V7.0以降は PrivateあるいはCustom と呼
ばれています。






エラー・バグ・トラブル
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

【第203号】で報告致しました「ポリゴン集計...」のエラーが修正され
ました。

[エラー番号：PAT2363E]　「解析処理」>「ベクタ」>「属性」>「ポリゴ
ンの集計...」メニューで、TNTmips V7.0 および V7.1 で、保存先ポリ
ゴンにPERCENTAGE テーブルが出来なかった。

お手数ですが、2005年7月27日付けのパッチをご使用ください。お待たせ
しました。

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

「既存ＤＥＭを使用した単写真オルソの作成」【続き】

【第209号】において「３．オルソ画像が出来たとしても、元写真の一部
しかオルソ化されない.... 対処法として、2005年1月12日以前のV6.9を
お使いください。....」と報告しましたが、2005年1月12日付のバージョ
ンでもエラーが発生することが分かりました。申し訳ありませんが、
2004年6月16日付けのバージョンをご使用ください。ＣＤが必要な場合は、
弊社までお申し付けください。郵送致します。

V7.0/7.1 でのエラーについてはマイクロイメージ社で調査中です。今し
ばらくお待ちください。

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x





□■Ｔｉｐｓ□■
================================================================

マイクロイメージ社は V7.0 から、ヌルをラスタのＤＮ値で管理する方
式から、１ビットのNull_Mask サブオブジェクトで管理する方式に変更
しました。

今までは、ヌル設定を気にしながら、ラスタの組み合わせ演算などの計
算をしていましたが、今後はこのような気遣いが不要になります。
Null_Maskラスタは、リサンプルやモザイクなどの処理によって自動的に
作られます。

従来のように、ヌル値の変更をしたい場合は、

１．「サポート」>「メンテナンス」>「プロジェクト(.RVC)ファイル」
メニューで、Null_Mask サブオブジェクトを削除します。ピラミッド
(TIER_xxx)も削除します。

２．同メニューにて、オブジェクトを選び、[編集]ボタンを押します。
ヌル設定のフィールドが現れますので、ヌルにする値を入力します。

================================================================
