第206号「　ＧｅｏＴＩＦＦ　出力　と　ア　フ　ィ　ン　変換（１）」
#################################################################
　　　　　　　　　　　　　　　　　　　　　 　株式会社 オープンGIS




ラスタをGeoTIFF形式で出力する時、ウィンドウに「左上隅のジオリファ
レンスとセルサイズを出力」というラジオボタンがあります。



このボタンのオン、オフで、出力したファイルの座標がどうなるのか、
調べてみました。



・・・


本題に入る前に、テスト用のサンプルデータを作りたいと思います。

▼ メインメニューから「解析処理」>「ラスタ」>「ユーティリティ」>
「空ラスタのラスタ生成...」を選びます。

▼ 出てきた「ラスタ生成」ウィンドウで、ライン100、カラム100と入れ
ました。ラスタデータの種類は「８ビット符号なし整数(0~255)」のまま。
初期値は、バックを白くすることを意識して、255 としました。




▼ さて、このラスタを「編集」>「空間データ...」の「ファイル」>「
開く...」で(編集用データとして)開きます。

▼「ラスタツール」の「テキスト」ツールを使って、このラスタに入る
ように大き目のＡの文字を置きます(フォントは、Arialを使用しました)。




▽ カラーパレットを調整して、白地に黒のＡのラスタが出来ました。





さて、このラスタに座標情報を与えます。

V7.0から座標系の選択のし方が大きく変わっています。今まできちんと
説明してこなかったと思いますので、V7.1を使ってジオリファレンス操
作を説明します。

▼メインメニューから「編集」>「ジオリファレンス(座標付与)...」を
選びます。

▼「ファイル」>「開く...」で、このラスタを選びます。

▼ 座標系は、UTM座標(ゾーン53)/測地系JGD2000にしてみます。「すべ
てをセット...」ボタンを押します。




▼「座標参照系」ウィンドウが出ます。規定値として、”WGS84/ジオグ
ラフィック”がありますが、ここでは”UTM座標”を設定してみます。

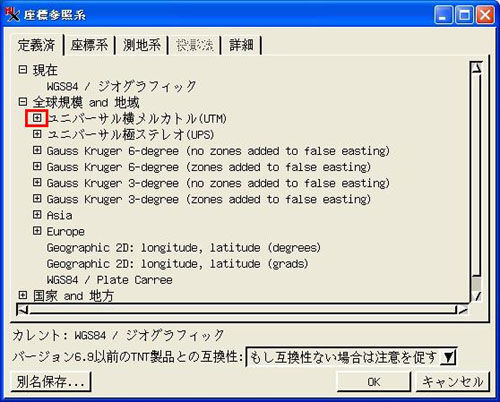

「全球規模 and 地域」(英語メニューでは、Global and Regional)の先
頭の□＋ボタンを押します。


▼今度は「ユニバーサル横メルカトル(UTM)」の前の□＋ボタンを押しま
す。




▼UTM zoneのリストが出ます。スクロールして、”UTM zone 53N (CM
135E)”を選びます。(N...北半球、CM = Central Meridian = 中央子午
線) 。

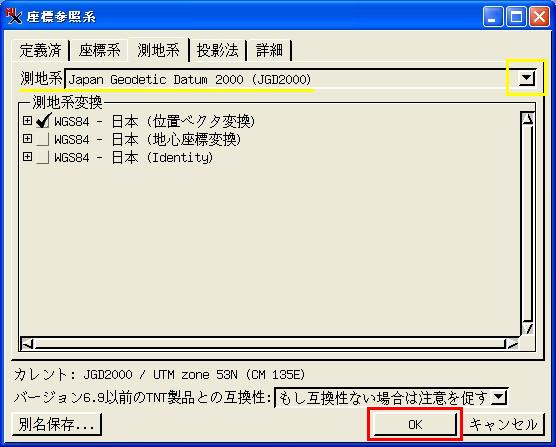

▼次に、「測地系」(datum)タブを押します。測地系の右端の矢印ボタン
をクリックして、アルファベット順のリストから、”Japan Geodetic
Datum 2000 (JGD2000)”を選びます。




▼ 最後に、[ＯＫ]ボタンを押します。



座標系として、”JGD2000 / UTM zone 53N (CM 135E)”が設定できまし
た。


▼ もう一度、[ＯＫ]ボタンを押して、「ジオリファレンス オプション」
ウィンドウを閉じます。テスト画像が表示されます。




▽ここで選択した座標系は、「セットアップ」>「投影法...」メニュー
で見ることができます。




”UTM座標(ゾーン53)/測地系JGD2000”の組み合わせは、「座標参照系」
ウィンドウに定義済みの座標系として「現在」の場所に表示されます。
次回、他のデータに対してこの座標系を適用したいときは、クリックす
るだけで選択できます。





さて、ここでは、ある意図の下に、辺の比が「３：４：５」の直角三角
形の性質を使って、このラスタを下の図のように傾けてジオリファレン
スしたいと思います。



X が東方向(Easting)で、Y が北方向(Northing)です。この図では原点は
０と書いていますが、ＵＴＭ図法のX 軸は、500,000メートル加算されて
いますので、ここでもX 方向に500,000メートル加算して、ＵＴＭ図法の
原点近くにこのラスタを設定したいと思います。


▼ ジオリファレンスの結果はこのとおりです。




▽ 表示ウィンドウはこのとおりです。




▼ モデルは「アフィン変換」を使用しています。「オプション」>「モ
デルへワープ」を選ぶと、




表示のし方が、オブジェクトの向きから、設定した座標系の向きに変わ
ります。




これで、テストデータができました。


▼「ジオリファレンス」ウィンドウから「ファイル」>「保存」を選びま
す。





・・


▼「表示」>「空間データ...」の「２次元グループの新規作成」で表示
してみます。



オブジェクトの向きに表示されます。


▼「グループコントロール」ウィンドウで、「グループ」>「設定...」
メニューを選びます。(V7.0では「グループ」>「投影法/切り抜き表示...
」という名前でした。）

▼「自動マッチング」を「なし」に換えます。[投影法]ボタンを押して、
先ほどの”JGD2000 / UTM zone 53N (CM 135E)”を選びます。
[再描画]ボタンを押すと、テストデータが座標系の向きに回転します。



[閉じる]ボタンを押して、ウィンドウを閉じます。


▼「マップグリッドレイヤの追加...」を使って、マップグリッドも重ね
ました。





良さそうです。テストデータを作るだけでも、時間がかかりました。


・・・


来週は、このデータを使って、GeoTIFF出力の際の「左上隅のジオリファ
レンスとセルサイズを出力」ボタンと、出力ファイルの座標の関係につ
いてご報告します。








エラー・バグ・トラブル
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

第203号で、「ポリゴンによるラスタの集計」について解説しましたが、
その中で計算結果がおかしいとの指摘がありました。

「境界のセル」のオプションについて、４つの選択肢があります。




	１．部分的に内側なら含む(デフォルト)

	２．面積の大きい方を含む

	３．比例配分計算

	４．部分的に飛び出していたら除外

問題はこれらの計算結果で、以下のような症状を確認しました。

●上記１による面積"POLYHISTO.Area"は、４の場合より大きくなるはず
なのに、ほぼ等しい。[エラー番号：PAT8077]

●２による面積は１より小さくなるはずなのに、大きいポリゴンがある。

●３による面積は１より少なくなるはずなのに、大きいポリゴンがある。
ともに、[エラー番号：PAT8080]

本エラーについてはマイクロイメージ社においてエラー再現、認識をし
ております。誠に恐縮ですが、エラー修正までお待ちください。

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x






□■Ｔｉｐｓ□■
================================================================

コンターなどの標高値をラベル表示すると、小数点以下の０が多くて見
苦しい。




たとえば、小数点１桁で表示するには、「ベクタレイヤコントロール」
ウィンドウを開き、ラベル：「スクリプトを使用」にして、[指定]ボタ
ンを押します。以下のように書いてください。

 printf("%.1f", Internal.MinZ)




※テーブルとフィールドは、ユーザの状況に合わせて換えてください。

=================================================================





◆◇　ご　案　内　◆◇
..................................................................

V7.1の新機能を１つ、ご紹介します。

WindowsXP で Ｚｉｐファイルをダブルクリックすると、あたかもフォル
ダの中身のように圧縮されたファイルが表示されます。同じように
TNTmips V7.1をインストールすると、ＲＶＣファイルにマイクロイメー
ジのロゴが付きます。さらにＲＶＣファイルの上でダブルクリックする
と、中のオブジェクトが表示されます。
