第202号「　　ラ　ス　タ　の　統　計　量　を　見　る　　」
################################################################
          　　　　　　　　　　　　　　 　  株式会社 オープンGIS



今週は、ラスタデータの基本的な統計量の求め方について紹介します。

統計量とは、ヒストグラム(頻度分布)や平均、標準偏差などをさします。

機能がいろいろな場所に散在しているので、整理してみました。


・・・


<基本操作１>

まずは、メインメニューの「表示」>「空間データ」メニューで、ヒスト
グラムを表示します。

▼「空間データの表示」ウィンドウで、「２次元グループの新規作成」
アイコンをクリックします。

▼「グループコントロール」ウィンドウで、ツールバーから「ラスタレ
イヤの追加...」アイコンをクリックし、「シングルラスタレイヤをすぐ
追加」を選択します。

▼オブジェクト選択のダイアログウィンドウが出ますので、ラスタを選
択します。

▽ラスタが表示されます。

▼レイヤリストの[操作ツール]ボタンを押して、「ラスタヒストグラム」
を選択します。







▽「ラスタヒストグラム」ウィンドウが表示されます。



ラスタ名に続き、
	データタイプ(ここでは16-ビット符号付き)
	最大値、最小値、平均値、標準偏差、
	中央値、最頻値と最頻度数、
	セル数、Null値とNullセル数

などが計算されています。

「ファイル」>「ラスタ」は、他のラスタのヒストグラムを見る場合に使
います。
「ファイル」>「テキストとして保存」は、この情報をテキストファイル
に書き出します。日本語メニューを使用している時は、文字化けのため、
保存時の[エンコーディング]に注意します。Windowsでは日本語
(Shift-JIS)を選んでください。




▽結果のテキストファイル...
 http://www.opengis.co.jp/img/faq/sta_raster/text.txt
頻度分布が数値でも書き出されています。
<文字化けする時は、ブラウザのエンコードを日本語(Shift-JIS)に変え
てみてください>


<基本操作２>

ラスタのヒストグラム情報に直接アクセスする方法です。

メインメニューの「サポート」>「メンテナンス」>「プロジェクト(.RVC)
ファイル」を選択します。




▼対象のラスタを選び、先頭のアイコン「ラスタの中を見てください」
をクリックします。




▼サブオブジェクトに移動しました。ヒストグラムの文字の上でクリッ
クし、選択状態にして、[情報を見る]ボタンを押します。

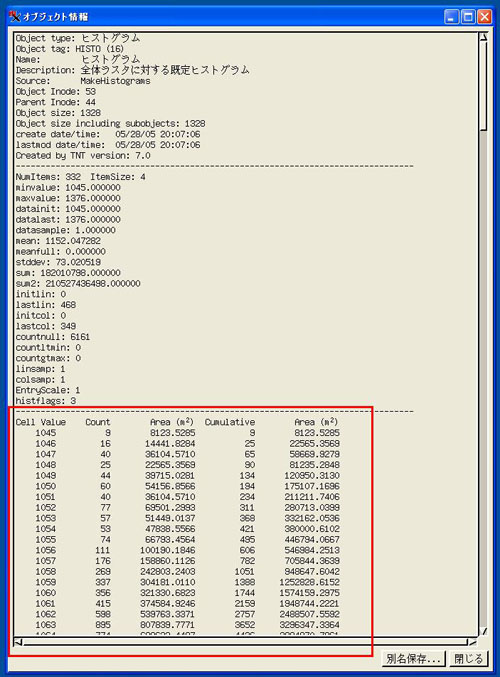

▼「オブジェクト情報」ウィンドウが開きます。後半に頻度分布の数値
情報があります。この場合、累計(Cumulative)も計算されています。




[別名保存]ボタンを押すと、パネルの情報をテキストファイルに保存す
ることができます。

▽結果のテキストファイル...
 http://www.opengis.co.jp/img/faq/sta_raster/maint.txt
<文字化けする時は、ブラウザのエンコードをUnicode(UTF-8)に変えてみ
てください>


<基本操作３>

これまでは、ラスタデータ全体の統計量の取得でした。
次は、ラスタ内のある範囲の統計量を見る方法を紹介します。

▼「空間データの表示」でラスタを表示します。

▼ <基本操作１>と同様に、レイヤリストの[操作ツール]ボタンから「ラ
スタヒストグラム」を選択して、「ラスタヒストグラム」ウィンドウを
表示します。

▼表示ウィンドウのツールバーから[ジオツールボックス(測定/スケッチ
)]ボタンを押します。




▼「ジオツールボックス」ウィンドウで、[四角形]ボタンを押します。




▼「表示ウィンドウ」内で、マウスカーソルをドラッグして、四角形を
描きます。

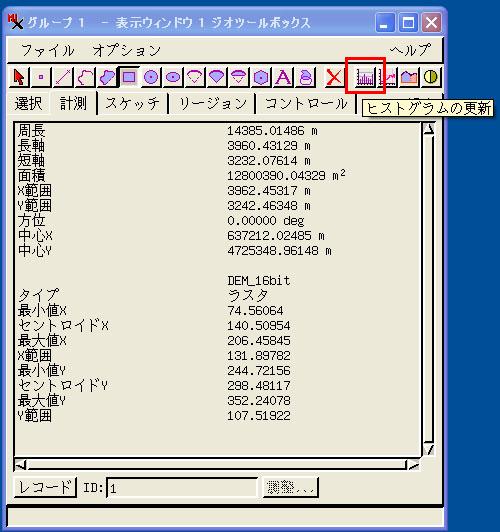

▼「ジオツールボックス」ウィンドウで、[ヒストグラムの更新]ボタン
を押します。




▽「ラスタヒストグラム」ウィンドウの情報が更新されます。





<応用操作>

基本操作３の応用として、教師付き分類のトレーニングデータの頻度分
布を調べる方法を紹介しましょう。四角形を描く代わりに、「リージョ
ン(Region)」オブジェクトを使用します。

▼「空間データの表示」を使って、分類に使用したバンドとトレーニン
グデータを表示します。




▼レイヤリストのラスタに対して、今までと同様に、[操作ツール]ボタ
ンから「ラスタヒストグラム」を選択し、「ラスタヒストグラム」ウィ
ンドウを表示します。

▼「グループコントロール」ウィンドウの、トレーニングデータのレイ
ヤで、水色の横矢印の[詳細を表示]ボタンを押します。

▼ [リージョンの作成]ボタンを押し、「しきい値...」を選択します。




▼ 「しきい値リージョンの生成」ウィンドウで、「範囲(レンジ)の初期
値」、「範囲の終わり」とも1.00にします。[適用]ボタンを押します。




▽「表示ウィンドウ」で、値１のクラスの周りが緑のラインで囲まれ、
リージョンができました。




▼ [OK]ボタンを押して、「しきい値リージョンの生成」ウィンドウを閉
じます。

▼表示ウィンドウのツールバーから[ジオツールボックス(測定/スケッチ
)]ボタンを押して、「ジオツールボックス」ウィンドウを表示します。
「リージョン」タブを見ると、リージョンオブジェクトが作成されてい
るのが分かります。




▼ [ヒストグラムの更新]ボタンを押します。




▽「ラスタヒストグラム」ウィンドウには、リージョンに対応したヒス
トグラムが表示されます。




他のバンドの「ラスタヒストグラム」ウィンドウも、リージョン内のヒ
ストグラムを表示します。

値２のクラスに対するリージョンを作るには、「しきい値リージョンの
生成」ウィンドウにおいて、たとえば「範囲(レンジ)の初期値」＝ 1.50、
「範囲の終わり」＝ 2.00　と入力します。




これは、
●「範囲(レンジ)の初期値」は、<与えた数値>より上、
●「範囲の終わり」は、<与えた数値>以下、
を表わすからです。

こうやって順にリージョンを作っていくと、「ジオツールボックス」ウ
ィンドウには、４個のクラスに対応するリージョンができます。




この「ジオツールボックス」ウィンドウにおいて、強調表示されている
リージョンが「コントラストの更新」に使われます。


<基本操作４>

以上は、１つのラスタの中での統計量でしたが、複数のラスタを串刺し
して、セルの場所ごとに統計量の計算を行う機能もあります。

▼「解析処理」>「ラスタ」>「組み合わせ演算」>「一般演算式...」を
選びます。




▼タイプ：は「代数」のままで、操作：は「統計値」を選びます。




▼ [ラスタ(複数)]ボタンを押して、統計量を計算するラスタを選択しま
す。




▼ [実行]ボタンを押します。

▼ [新規ファイル]ボタンを押して、出力RVCファイル名を与えます。




▼ [名前の自動割り振り...]ボタンを押すと、MEANとSTD_DEVに自動的に
名前が割り振られます。




▼ [OK]ボタンを押すと、実行開始です。

▽結果を表示してみます。




・・・


来週は、

<基本操作５>　ポリゴンによるラスタ集計の方法、ほか

についてご紹介します。





エラー・バグ・トラブル
x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

第201号で報告しました「TNTmips V7.0で、空間データエディタにおいて、
追加したポイントが表示されない」エラー[エラー番号：PAT2350E]が修
正されました。

5月25日付けのパッチをご使用ください。
 http://www.microimages.com/freestuf/tntpatch/70patch.htm

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

４月末にマイクロソフトからOEM版(ハードウエアに添付)のみですが、
WindowsXPの64bitバージョンがリリースされました。正式名は Windows
XP Professional x64 Editionです。

Athlonの64bitマシンにインストールしてみました。
AMD Athlon 64 Processor 3000+, 2.00 GHz, 1.00 GB RAM
OSのインストールは特に問題なく終了しました。




プリンタドライバがインストールできませんでしたが、アプリケーショ
ンは32bitのものがそのまま動くようです。TNTmipsはTNTliteでは起動し
ました。ただし、USBキーの認識がうまくできません。アラジン社の
Win64用のドライバーも試しましたが、認識しませんでした。
 http://www.aladdin.co.jp/hasp/index_hasp_download2.html

状況をマイクロイメージ社に報告しました。
Windows 64bit版のTNTmipsについても問い合わせ中です。

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x




□■Ｔｉｐｓ□■
================================================================

「空間データの表示」において「グループコントロール」ウィンドウで
追加したレイヤリストには、初期設定ではオブジェクトの説明が表示さ
れます。




これをオブジェクト名の表示に変えるには、一度コントロールウィンド
ウを閉じて、[セットアップ]ボタンから「表示ウィンドウ オプション...
」を選択し、




「レイヤ」タブで「デフォルトレイヤ名：」を「オブジェクトの説明」
から「ファイル名とオブジェクト名」に変更します。




・・

この設定は「空間データの表示」のみに有効です。「空間データエディ
タ」でも同様の設定をしたい時は、「セットアップ」>「詳細設定」メニ
ューを開き、




やはり「レイヤ」タブで「デフォルトレイヤ名：」を「オブジェクトの
説明」から「ファイル名とオブジェクト名」に変更します。




<<ここで一言>>「空間データエディタ」ウィンドウを小さくして使って
いると、右端の「セットアップ」メニューが見あたらず、あわてること
があります。

=================================================================
