第100号「 断 面 図 を 極 め る ! ! 」
#################################################################
株式会社 オープンGIS
突然、愛用していたモノが壊れたとき、どうしますか？
電化製品が壊れてしまった後の楽しみは、
なんといっても分解することではないでしょうか。
普段はボタン操作しかしないために、内部の構造などは意識せずに使用
していますが、ひとたび動かなくなり、その役目を終えてしまったもの
を、そのまま廃棄するにはしのびなく、いったいどんな内部構造をして
いるものかと、興味本位でバラバラにしてしまいますね。そして、予想
もしない構造に出会うと、結構感動するものです。
とくに、立体的に物を捕らえる作業というものは、案外大変で、むしろ
ばっさりと断面をとり、２次元的に考えたほうが、すんなりと頭の中に
入ってくる場合があります。
●
同じように、空間情報としての GIS データも、必要に応じてはその面的
な情報をばっさりと切り、２次元的に捕らえることで、必要な情報をう
まく抽出できる場合があります。
そこで、今週は、TNTmips を使って、断面図を作成する機能について、
さまざまなテクニックをご紹介いたします。
【任意の場所を切ってみる】
▽まずは、対象とする標高データや衛星画像、または NDVI などの計算結
果ラスタを Display/Spatial Data... [New 2D Group] 機能を使いまして、
表示します。
▽次に、Group View ウィンドウのメニューより Tool/GeoToolbox を選
択します。
▽現れました GeoToolbox ウィンドウの上にずらっと並んでいます、ボタ
ンの中から、Ruler もしくは Line ボタンを押し込みます。
▽再び Group View ウィンドウに戻りまして、画像上にお好きなラインを
引きます。
▽今度は、GeoToolbox ウィンドウに戻りまして、右上にあります、Open
Profile View ボタン
をクリックします。
■これで、入力しましたラインの断面が描かれます。
【テキストとして出力する】

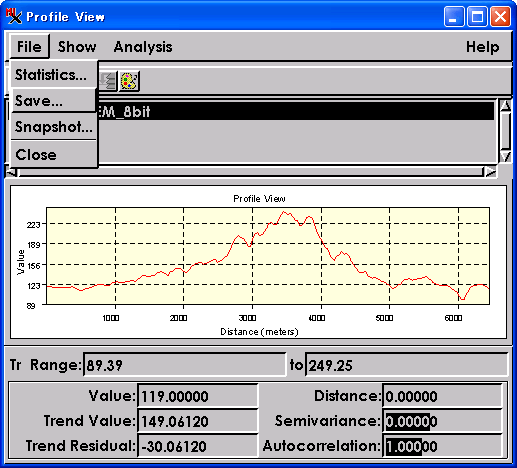

▽断面図を表示している状態で、Profile ウィンドウメニューより File
Save... を選択します。

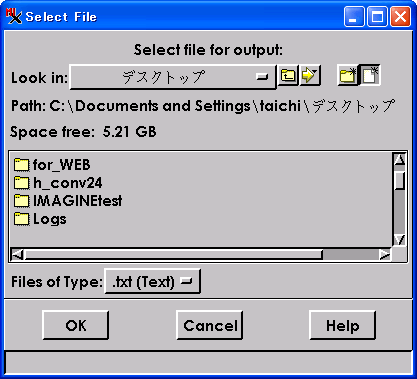

▽テキストファイルを保存したいフォルダ(ディレクトリ)まで移動しま
して右上の New File ボタンをクリックします。
▽保存ファイル名を入力します。
■MS-EXCEL など、表計算ソフトへ取り込むことで、自由に断面データを
利用することが出来ます。
【CAD として保存する】
▽ラインを入力した状態で Group View ウィンドウへ戻りまして、表示
上緑色で表現されています、ラインの上で右クリックします。
▽メニューが現れますが、その中の Add to Sketch メニューを選択しま
す。
▽保存する CAD データの場所を聞いてきますので、お好きなフォルダ(デ
ィレクトリ)へ移動します。
▽右上の New File ボタンや、New Object ボタンを押しまして、保存す
る CAD データ名を入力します。
▽これで、入力しましたラインが CAD データとして保存されました。
必要であれば、新たなラインを描きまして、右クリックメニューの作業
を繰り返します。
■あとは、三次元表示機能(Display/Spatial data... [New 3D Group])
にて、ラスタを Surface として表示した状態で、保存しました CAD デ
ータを乗っけますと、このように、三次元断面が好きな角度で表示でき
ます。

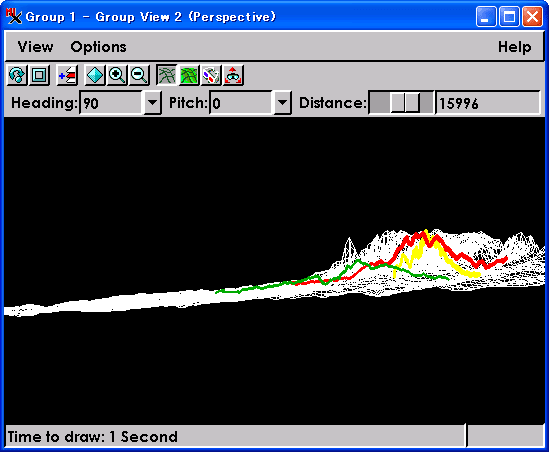

斜めから見ますと...
真横から見ますと...
【ベクタも一緒に切ってみる】
いままでご紹介した方法は、ラスタとしての断面図作成方法でしたが、
今度は、ベクタの断面も作成してみましょう。例えば DEM(標高ラスタ)
と地質図の組み合わせで、簡単に断面図が作成できます。
▽メインメニューに戻りまして、Display/Spatial Data... [New 2D Group]
機能を立ち上げます。
▽Group Controls ウィンドウにて、まずは Add Surface ボタンより、
標高ラスタを Surface として読み込みます。
▽次に同じく Group Controls ウィンドウにて Add Vector ボタンより、
地質ベクタデータを読み込みます。
▽断面をとる場所を指定するために、再度、Group View ウインドウの
メニューより Tool/GeoToolbox を選択します。
▽現れました GeoToolbox ウィンドウの上にずらっと並んでいます、ボタ
ンの中から、Ruler もしくは Line ボタンを押し込みます。
▽再び Group View ウィンドウに戻りまして、画像上にお好きなラインを
引きます。
▽またもや GeoToolbox ウィンドウに戻りまして、右上端の Generate
Cross-Section... ボタンをクリックします。
▽断面データはベクタデータとして出力されますので、その保存先を
New File ボタンと New Object ボタンを使いまして、入力します。
■出来上がりました、ベクタデータの断面は、ポリゴンの境界がそのまま
真下へ落ちていますので、Edit/Spatial Data... 機能を使いまして、お
好きな角度へ調整ください。この点につきましては、どうしても手作業が
必要になってしまいます。
大まかな作業の流れは、こちらのサイトもご参照ください。
http://www.opengis.co.jp/htm/basic/crosec.htm
いかがでしょうか、だんだん、GIS データを見るたびに、
断面を作りたくなってきませんか？
複数ラスタを一度に切ることだってできますよ。
ためらわず、ばっさりと!!
今週の新プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
" ver6.8 から追加された、新機能でのプチテクニックをひとつ...
"
" GIS データを作成する Edit/Spatial Data... 機能に、データ復活機
" 能がつきました。
" 万が一、作業途中で、プロセスが強制終了してしまった場合でも、
" 作業していたところまで、戻れるようになっています。データ入力を
" していますと、ついつい夢中になってデータの保存を忘れてしまいま
" すね。そういうときに限って、突然不慮のトラブルで強制終了なんて
" ことがあります。
" そんなときも、ver6.8 であれば、再び Edit/Spatial Data... 機能
" を立ち上げるだけでなくなったはずのデータが読み出されたりします。
"
"
" ただ、随時データを保存する作業が、本来の作業を重くするなんて
" こともあるかもしれません。使用しているマシンの性能如何では、
" この自動バックアップ機能をオフにしたくなる場合もあります。そん
" なわけで、このデータ復活機能をあえて外す場合は、
"
" ▼メインメニューより Edit/Spatial Data... を実行します。
" ▼Spatial Data Editor ウィンドウのメニューより、
" Setup/Preferences... を選択します。
" ▼Backup タブへ移動します。
" ▼Enable Automatic Backups チェックをオフにします。
" ▼Apply ボタンを押して、念のためSpatial Data Editor ウィンドウを閉じます。
" ■再度、メインメニューより Edit/Spatial Data... を実行します。
"
" とはいうものの、よほどのことがない限り、この機能は外さないで
" くださいね。念には念を入れ、普段からバックアップを忘れずに...
"
"
"""" 隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信 """"
New Things 最新情報
=================================================================
=
= 接峰面作成 SML を提供していただきました【スクリプト言語 SML 解説】
= http://www.opengis.co.jp/sml/sml_index.htm
=
= キーワードを更新しました 【OpenGIS 検索システム】
= http://www.opengis.co.jp/htm/namazu.cgi
=
=================================================================
