OpenGIS Mail Magazine for Technical Support Users 2002/12/6
Keywords: OpenGIS,TNTmips,WYSIWYG,Insert,Search,Download,NEEDED.ZIP
オープンGIS
テクニカル・サポート専用メールマガジン
第77号「 印 刷 す る な ら ウ ィ ズ ィ ウ ィ グ モ ー ド !! 」
#################################################################
株式会社 オープンGIS
うぃずぃうぃぐ???
突然聞きなれない言葉が登場したと思いますが、
「 ウィズィウィグ(WYSIWYG) 」は、
GIS やリモートセンシングの専門用語ではありません。
What You See Is What You Get
(あなたが見ているものを、そのまま手に入れることができる)
の頭文字をとった、コンピュータ用語です。
直訳だと、いったいこのウィズィウィグ(WYSIWYG)という言葉がどんなこと
を意味しているかよくわかりませんが、簡単に言うと
「パソコンの画面で見ているとおりに印刷されます」
ということ。ですので
「TNTmips って、ちゃんと WYSIWYG で印刷できるの？」
『はい、できます!!』
なんて会話が成り立ちます。
なんのことを言っているのかサッパリわからん、という方もいらっしゃる
と思いますので、早速具体的な話に移っていきましょう。
●
どうも、画面に表示しているイメージで印刷すると、
全然違うレイアウトが出力されてしまうなんてことありませんか？
文字の大きさが変わっていたり、その位置が違ったりと、納得いかない!!
例えば、TNTmips で作成したレイアウトを画面で表示すると、
こんな具合に映し出されます。
(ポイントデータを丸と四角でプロットしました)

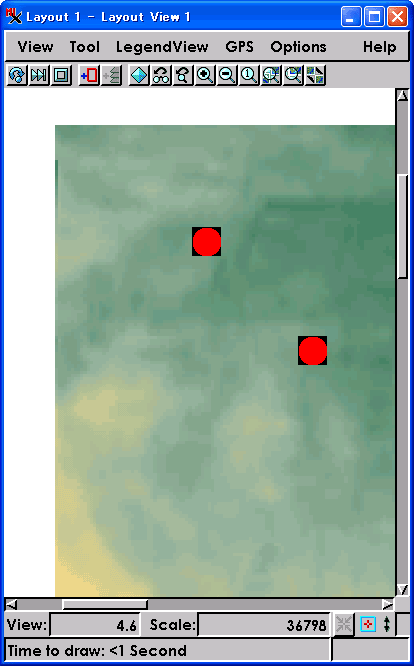

これを部分的に拡大しますと、プロットされるマークの大きさは変わって
いません。むしろ錯覚で小さくなったようにも見えます。
(画像の左上を拡大してみました)
いくら拡大しても、画面に表示されるマークの大きさは変わりません。
これは、常に表示しているディスプレイの上で、ある決まった大きさに
マークをプロットするよう設定されているからなのです。
コンピュータの画面上では、文字の大きさが一定のほうが、読みやすい
こともありますが、このマークを紙に印刷しようとすると大問題です。
さあ、ここでウィズィウィグ(WYSIWYG)という考えがでてきます。
画面に表示される大きさのとおりに、印刷されれば、お互いのマークや
プロット位置などを、紙を無駄にすることなく細かくチェックできます
ね。そこで、TNTmips のレイアウト表示を、ウィズィウィグ(WYSIWYG)
モードに切り替えてみましょう。
といいましても、ボタン一つですべてが切り替わるわけではありません。
マークによっても、文字によっても、細かく使い分けができるよう、
それぞれのスタイル設定でウィズィウィグ(WYSIWYG)モードに切り替え
られます。
●
例えば、ポイントのマークを ウィズィウィグ(WYSIWYG)モードにする
には、Point Style Editor のウィンドウ内に、At Scale: という欄が
あります。
デフォルトは None ですが、これを Layout(もしくは Design )に切り
替えます。
(ver6.7 ノーマル版までは At Scale を LAYOUT にします)
(ver6.7 の最新パッチからは At Scale を Design にします)
あとは、実際に印刷したい大きさ(単位は mm や inche、 point など)
を数値入力すればＯＫ。
全体を見渡すと、さきほどと同じようですが
先ほどと同じ場所を拡大してみますと、ちゃんとマークも拡大され、
お互いの重なり具合も変化ありません。ウィズィウィグ(WYSIWYG)モード
できちんと表示されているのがわかりますね。
これで、あなたも ウィズィウィグ使い。
画面上でしっかり確認すれば、思い通りの印刷ができますね。
●
最後に、ver6.7 の最新パッチ(TNTDISP.ZIP と NEEDED.ZIP)を充てますと、
レイアウトの機能が強化されています。

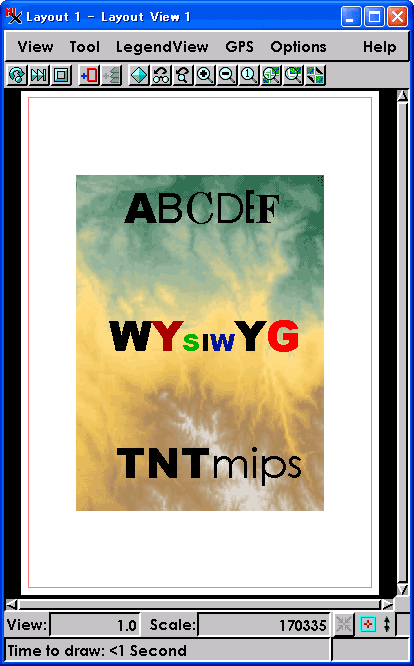

一文字ごとのフォント設定が可能です。
レイアウトに加えるとこんな具合。
いままでは、統一したフォント設定しかできませんでしたが、
かなり融通が利くようになりました。
興味のある方はお試しください。
ただ、パッチを充てる弊害もありますので、
十分にご注意くださいね。
今週の過去プチ・テクニック
"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""
"
" スペルミスをなくそう!!
"
"
" 関数名やフィールド名、ラスタ名などを手入力で行うと、ついついス
" ペルミスをしてしまって、エラーがでたりしますね。
"
" そんなとき、メニュー操作から関数名やフィールド名を入力する方法
" があります。
"
" SML や Query Editor、はたまた GeoFormula など、スクリプトの入力
" ウィンドウには、Insert というメニューが用意されています。
"
" たとえば、Insert/Field... を選択すれば、使用可能なデータベース
" テーブルのフィールド一覧がでてきたり(SML Editor にはありません)
"
" Insert/Function... を選択すれば、使用可能な関数が解説付きで
" 一覧表示します。
"
"
"
" 何を入力しようか迷ったときは、
" Insert メニューを探してみてはいかがでしょうか？
"
"
"""" 隔 週 で 新 / 過 去 テ ク ニ ッ ク を 交 互 に 発 信 """"
New Things 最新情報
=================================================================
=
= キーワードを更新しました【OpenGIS 検索システム】
=
http://www.opengis.co.jp/htm/namazu.cgi
=
=================================================================
バグ・トラブル情報
???
???
??? 弊社の WEB サイト http://www.opengis.co.jp/ より
??? ネットスケープ・ブラウザを利用して SML をダウンロードすると
??? うまくいかない場合があるとの報告をいただきました。
???
???
??? そのままクリックしますと、どうやらブラウザが無理やり
??? SML ファイルを開こうとしてしまうようですので、
???
??? ネットスケープ・ブラウザをご利用の方は、
??? SML のリンク上で右クリックをして、
??? 「リンクに名前をつけて保存」を選択してください。
???
??? これで、問題なくダウンロードできると思います。
???
???
??? WEB サイト内の、不具合などでお気づきの点などありましたら
??? ご指摘ください。
???
??? よろしくお願いいたします。
???
???
???
今週の話題 on メーリングリスト
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
~
~ ユーザさまより、Vector のマニュアルポイント入力で、
~ なぜか Ｌ字のラインが入力されてしまう現象を報告いただきました。
~ [使用環境は Windows]
~
~ 状況としましては、v6.7 の 2002/10/24付 NEEDED.ZIP パッチ
~ を充てるとマニュアルポイント入力がおかしくなるとの報告ですが、
~ (弊社では、同日付のパッチが手元にないため検証できませんでした)
~
~ 最新版の NEEDED.ZIP パッチを充てると、治るとのことです。
~
~
~
~ 但し、パッチを充てるときは、MI/X(TNTmips が使用している X-Window
~ エミュレータ)を完全に終了してから作業してください。
~
~ Windows Desktop (ルートレス)モードですと、TNTmips 終了後も MI/X
~ が常駐しますので、その場合は右下の MicroImages X Server インジ
~ ケータを右クリックして、Exit を選択してください。
~
~
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
