TINを使ったDEMのヌル値の補間
使用したDEM データ：5m DEM (FG-GML-5437-72-DEM5A)をモザイクしたもの。


●モザイク前：個々の5ｍ DEMのラスタサイズ(225列 x 150行)(経度方向45", 緯度方向30")。
（モザイク前の河川、湖沼の標高値は-9999でヌルセル設定かつ透明表示している。）


●モザイク後：ラスタサイズ(900列 x 750行)。
（TNTmipsでは、モザイク後、ヌルセルはヌルマスクに変わり、値は0になる。）



Step 1. ポイントに変換する

▼SMLをダウンロードする。
ラスタからポイントへ変換(V72)

▼実行する。




▼DEMラスタを選択する。


▼出力ファイルを指定する。


▼終了メッセージ




▼表示してみます。

データ量が大きいので、表示範囲のプロンプトが出てきます。全域表示します。




拡大図。河川や湖沼などのヌルの領域にはポイントは発生しません。これでいいです。



Step 2. TINに変換する
▼[地形]メニューから[地表面(サーフェス)モデリング]を選択。


▼「操作」から"三角形化"を選択します。


▼「入力オブジェクト」は、前段のポイントベクタを選択。


▼特にパラメータは設定しないで[実行]します。

▼出力のTINオブジェクトを指定します。


▼処理が開始します。


▼終了



点のない所は三角形は大きくなります。



Step 3. 再度[地表面(サーフェス)モデリング]を使用します。

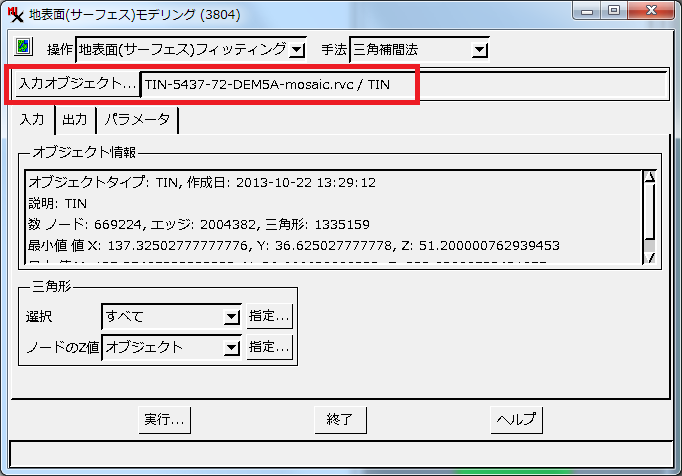

▼「操作」から"地表面(サーフェス)フィッティング"を選択します。



▼「手法」から"三角補間法"を選択します。


▼「入力オブジェクト」を選択します。前段のTINオブジェクトを選択します。


▼[出力]タブを押し、[参照ラスタ]パネルの「リファレンスに合わせる」を選択します。
ウィンドウが出ますので、最初のモザイクした5m DEMラスタを選びます。


▼ラスタサイズが、最初のモザイクした5m DEMラスタのそれになります。


▼実行します。出力ラスタを指定します。

▼処理時間は2秒ほどです。




結果を比較してみます。


▼ヌル以外の場所のセル値は処理前と同じです。

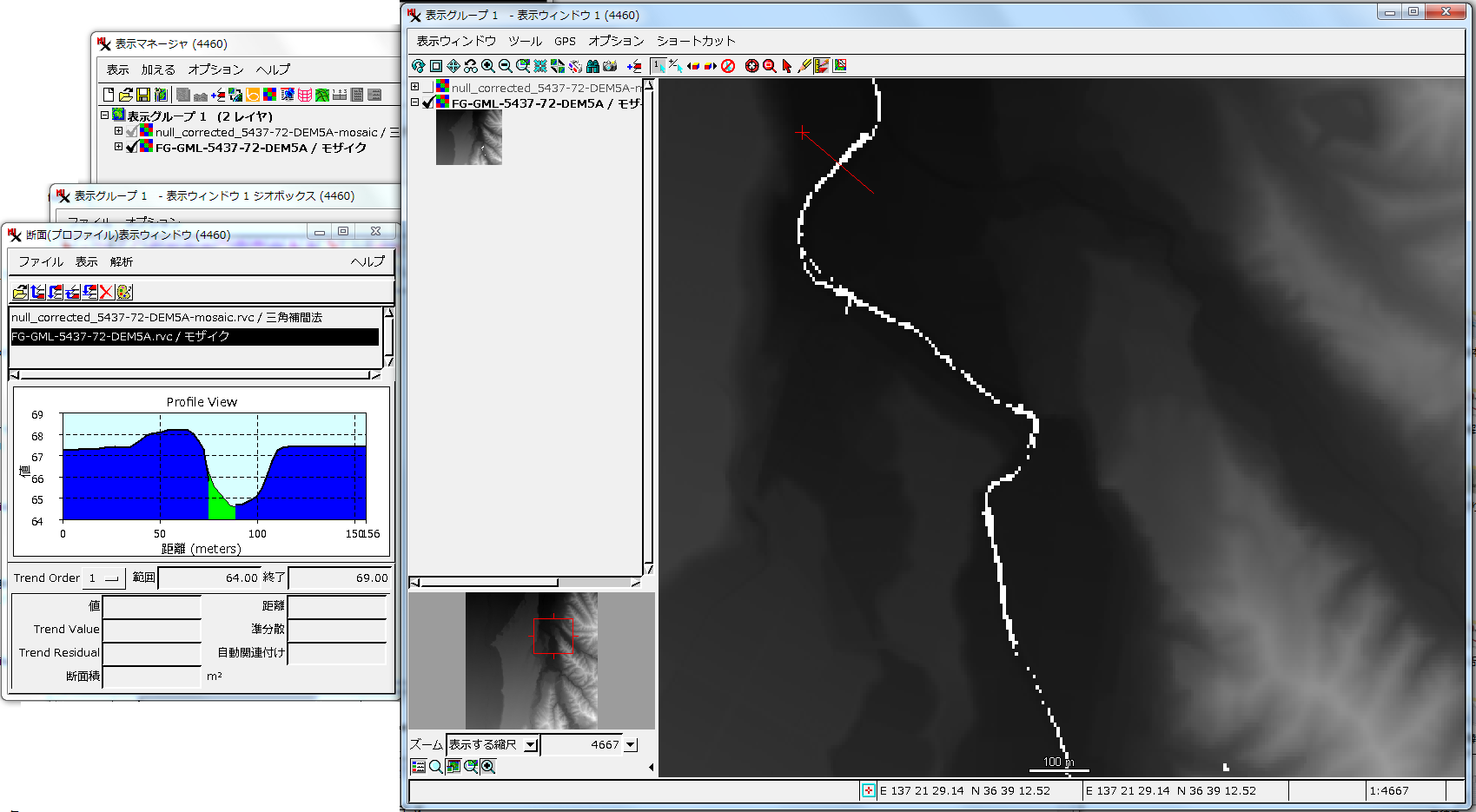

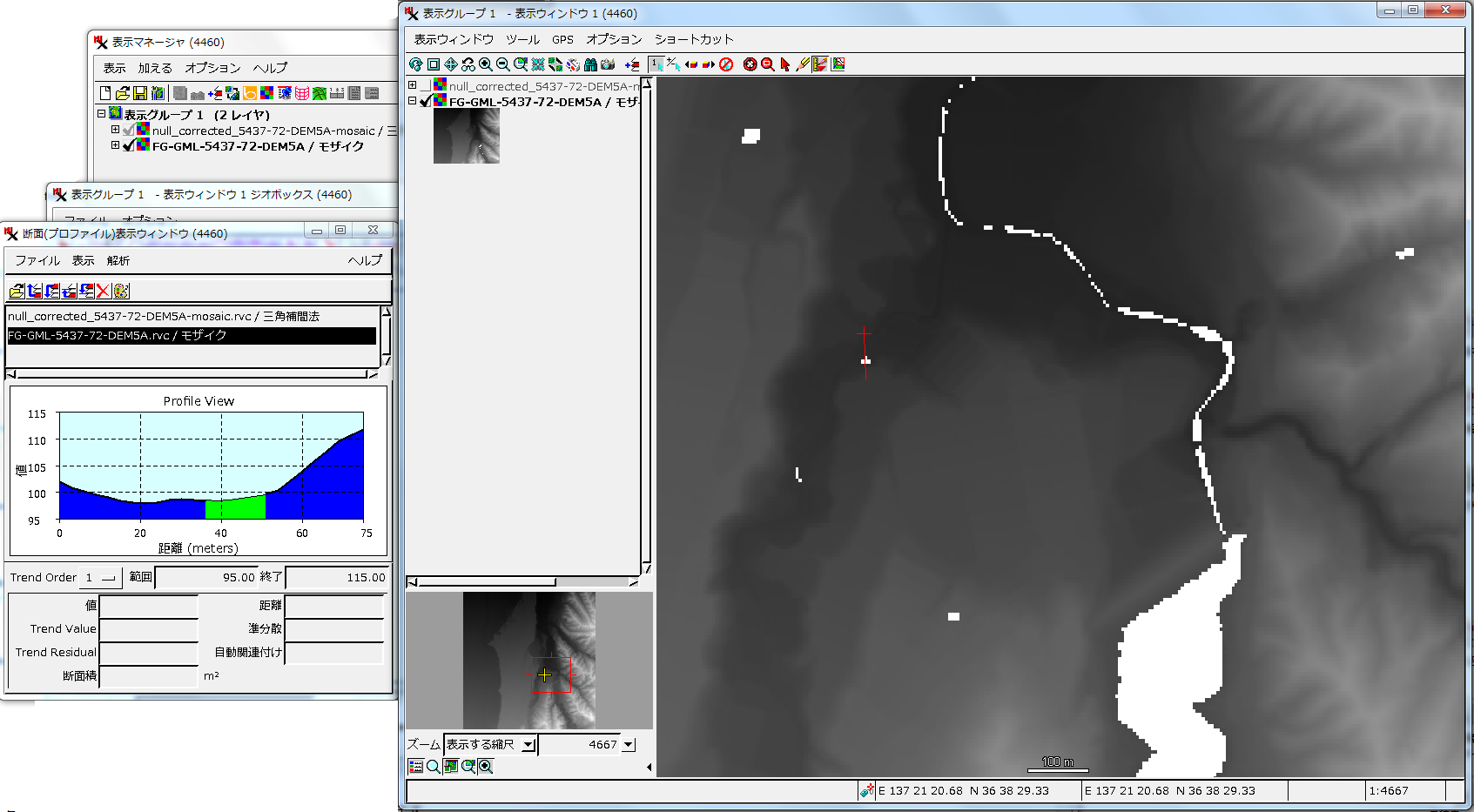

▼河川や湖沼などの標高値のなかった場所の断面を見てみました。

青・・・元々の5m DEM
緑・・・今回補間した河川や湖沼

(a)


(b)


(c)


(d)


(e)


(f)


(g)


(h)


(i)


(j)


(k)


(l)


(m)


(n)


(o)


そんなに悪くないようです。


・・・


データ量と処理時間の関係をまとめました。



使用したパソコン
OS: Windows7 Pro(64bit)
CPU: Core-i7(960@3.20GHz)
メモリ: 12GB
TNTmips ver.2013(32bit)


使用したデータ
5m DEM


モザイク前の
データファイル数
縦５個、横４個(合計20個)



総ポイント数
669,224(点)



処理１. ポイント変換
約４秒



処理２. TIN変換
4分59秒



処理３. ラスタ変換
2.292秒



合計処理時間
約５分５秒





2013年10月23日
株式会社オープンGIS
