数値地図250mメッシュ標高変換SML-Ver.2

ダウンロードはこちらdem250v2.sml

●今回のVer.2の変更内容

１．日本海側の地図図幅で、海のため含まれていないレコードの自動処理を追加した。
２．確認用にヘッダー情報を表示します。

これに伴い、以下の前処理が必要です。
現在のSMLのmid$関数を使って漢字を読むと、ある種の漢字（山、上、などを発見。２バイトの空白は大丈夫）に対して
漢字１文字＝２バイトとして読んでくれず、カラムの情報が１バイト分、左にずれることがあります。
(マイクロイメージ社に報告済み）

●必要な前処理

１．実行する前にデータファイルをCDからハードディスクにコピーする。
２．書込みのため、ファイルの「読み取り専用」を解除する。ファイル上で右クリック、プロパティを選択、属性から「読み取り専用」のチェックをはずす。

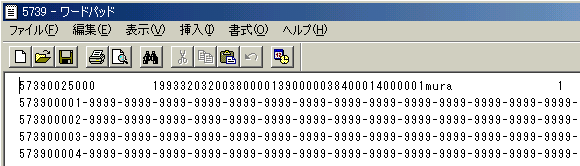

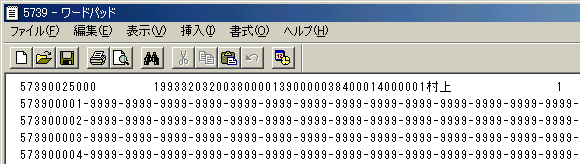

３．漢字地図名を漢字文字数x2の、同じバイト数のローマ字に変更する。

(例）村上-->mura



漢字１文字はローマ字２文字分の長さです。
長さを間違えると、これに続くカラム情報を正しい位置に読まないので気をつけてください。

４．「テキスト形式」で保存してよい。

●変えていない部分

１．ラスターのデータタイプは２バイト符号なし整数（16-bit unsigned）です。0.1m単位なので、浮動小数点表示が適切と思いましたが、小数部が０のようですので符号なし整数にしています(全部のデータに当たった訳ではありません）。ちなみに、浮動小数点は、32-bit floatです。
何か不都合があれば、こちらまで⇒info@opengis.co.jp
２．上記データタイプの指定により、データ中の-999.9は自動的に"0"になります。

実行前に、２行目に数値地図ファイルのある場所を記載してください。
--------------------------------------------------------------
clear()
infile=fopen("d:/data/250M/5739.SEM","r")　　<----実行前に、入力ファイルの場所(パス）を設定する
line$=fgetline$(infile)

code$=left$(line$,6)
scale$=mid$(line$,7,5)
survey$=mid$(line$,12,4)
modify$=mid$(line$,16,4)
degital$=mid$(line$,20,4)
ew_count$=mid$(line$,24,3)
sn_count$=mid$(line$,27,3)
ld_lat_do$=mid$(line$,30,3)
ld_lat_bun$=mid$(line$,33,2)
ld_lat_byo$=mid$(line$,35,2)
ld_lon_do$=mid$(line$,37,3)
ld_lon_bun$=mid$(line$,40,2)
ld_lon_byo$=mid$(line$,42,2)
ru_lat_do$=mid$(line$,44,3)
ru_lat_bun$=mid$(line$,47,2)
ru_lat_byo$=mid$(line$,49,2)
ru_lon_do$=mid$(line$,51,3)
ru_lon_bun$=mid$(line$,54,2)
ru_lon_byo$=mid$(line$,56,2)
map_num$=mid$(line$,58,1)
map_num1name$=mid$(line$,59,20)
map_num1flag$=mid$(line$,79,1)
map_num2name$=mid$(line$,80,20)
map_num2flag$=mid$(line$,100,1)
map_num3name$=mid$(line$,101,20)
map_num3flag$=mid$(line$,121,1)
map_num4name$=mid$(line$,122,20)
map_num4flag$=mid$(line$,142,1)
record_num0$=mid$(line$,143,3)
comment$=mid$(line$,146,80)

array record_flag[320]
for i=1 to 320.2
begin
temp$=mid$(line$,226+(i-1),1)
record_flag[i]=StrToNum(temp$)
end

GetOutputRaster(RAS1,320,320,"16-bit unsigned")　　<-----実行時、インポート先のファイル、オブジェクト名を入力。

array record_value[320]

for j=1 to 320
if (record_flag[j]==0) then
begin
for k = 1 to 320
RAS1[j,k] = 0　　　<-----０(海部）ならば、j行目320カラム全部に０を代入。
end
else
begin
records$=fgetline$(infile)
mesh_code$=left$(records$,6)
record_num$=mid$(records$,7,3)
for k = 1 to 320
begin
value_temp$=mid$(records$,10+(k-1)*5,5)
record_value[k]=StrToNum(value_temp$)
# printf("value is %d\n",record_value[k])
RAS1[j,k]=record_value[k]/10　　<-----１(標高データ存在）ならば、データファイルを読む。
end
end

#Set -999.9 NULL
#SetNull(RAS1, -999.9)

#attach georef
array xsrc[4], ysrc[4], zsrc[4]
array xdest[4], ydest[4], zdest[4]
ld_lat_1=StrToNum(ld_lat_do$)
ld_lat_2=StrToNum(ld_lat_bun$)
ld_lat_3=StrToNum(ld_lat_byo$)
ld_lat_dd=ld_lat_1+ld_lat_2/60+ld_lat_3/3600
ld_lon_1=StrToNum(ld_lon_do$)
ld_lon_2=StrToNum(ld_lon_bun$)
ld_lon_3=StrToNum(ld_lon_byo$)
ld_lon_dd=ld_lon_1+ld_lon_2/60+ld_lon_3/3600
ru_lat_1=StrToNum(ru_lat_do$)
ru_lat_2=StrToNum(ru_lat_bun$)
ru_lat_3=StrToNum(ru_lat_byo$)
ru_lat_dd=ru_lat_1+ru_lat_2/60+ru_lat_3/3600
ru_lon_1=StrToNum(ru_lon_do$)
ru_lon_2=StrToNum(ru_lon_bun$)
ru_lon_3=StrToNum(ru_lon_byo$)
ru_lon_dd=ru_lon_1+ru_lon_2/60+ru_lon_3/3600
#control point 1 - upper left corner
xsrc[1]=0
ysrc[1]=0
zsrc[1]=0
xdest[1]=ld_lon_dd
ydest[1]=ru_lat_dd
zdest[1]=0
#control point 2 - lower right corner
xsrc[2]=320
ysrc[2]=320
zsrc[2]=0
xdest[2]=ru_lon_dd
ydest[2]=ld_lat_dd
zdest[2]=0
#control point 3 - upper right corner
xsrc[3]=320
ysrc[3]=0
zsrc[3]=0
xdest[3]=ru_lon_dd
ydest[3]=ru_lat_dd
zdest[3]=0
#control point 4 - lower left corner
xsrc[4]=0
ysrc[4]=320
zsrc[4]=0
xdest[4]=ld_lon_dd
ydest[4]=ld_lat_dd
zdest[4]=0
#set number of control points
numpoints = 4
# now create the georef via dailog
CreateControlPointGeoref(RAS1, numpoints, xsrc, ysrc, zsrc, xdest, ydest, zdest)　<----ここでダイアログが開く。LatLon及び必要なDatumを選択。

printf("code is %s\n",code$)　<----コンソールへの表示はここから開始。
printf("scale is %s\n",scale$)
printf("survey is %s\n",survey$)
printf("modify is %s\n",modify$)
printf("degital is %s\n",degital$)
printf("ew_count is %s\n",ew_count$)
printf("sn_count is %s\n",sn_count$)
printf("ld_lat_do is %s\n",ld_lat_do$)
printf("ld_lat_bun is %s\n",ld_lat_bun$)
printf("ld_lat_byo is %s\n",ld_lat_byo$)
printf("ld_lon_do is %s\n",ld_lon_do$)
printf("ld_lon_bun is %s\n",ld_lon_bun$)
printf("ld_lon_byo is %s\n",ld_lon_byo$)
printf("ru_lat_do is %s\n",ru_lat_do$)
printf("ru_lat_bun is %s\n",ru_lat_bun$)
printf("ru_lat_byo is %s\n",ru_lat_byo$)
printf("ru_lon_do is %s\n",ru_lon_do$)
printf("ru_lon_bun is %s\n",ru_lon_bun$)
printf("ru_lon_byo is %s\n",ru_lon_byo$)
printf("map_num is %s\n",map_num$)
printf("map_num1name is %s\n",map_num1name$)
printf("map_num1flag is %s\n",map_num1flag$)
printf("map_num2name is %s\n",map_num2name$)
printf("map_num2flag is %s\n",map_num2flag$)
printf("map_num3name is %s\n",map_num3name$)
printf("map_num3flag is %s\n",map_num3flag$)
printf("map_num4name is %s\n",map_num4name$)
printf("map_num4flag is %s\n",map_num4flag$)
printf("record_num0 is %s\n",record_num0$)
printf("comment is %s\n",comment$)
for j=1 to 320
begin
printf("record_flag[%d] is %d\n",j, record_flag[j])
end
CloseRaster(RAS1)
fclose(infile)
beep()

-------------------------------

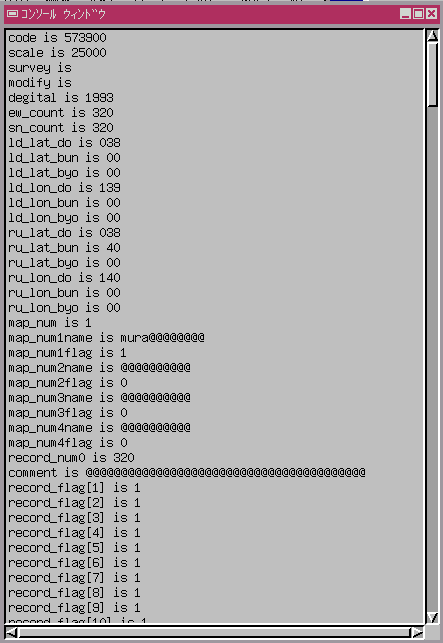

処理を終了すると、SMLは読み込んだヘッダー情報を確認のために画面に表示します。
直した漢字の周辺をよく見てください。
こんな風になっていればOKです。
