３次元鳥瞰図のレンダリング

３次元鳥瞰図のレンダリング方法についてご紹介します。

1)3D鳥瞰図の表示
▼まずは、希望する方角、伏角、距離等のパラメータで３Ｄ鳥瞰図を表示をします。

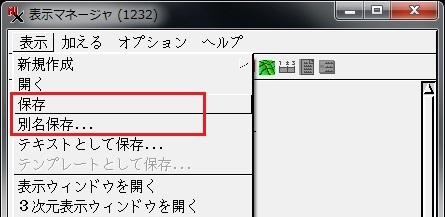

▼グループを保存します。


▽ここでは、図を分かりやすくするため、一旦グループを閉じます。


2)新規レイアウトを開く
▼"画面用レイアウト"でも"印刷用レイアウト"でも構わないでしょう。
今回は"画面用レイアウト"を選びました。

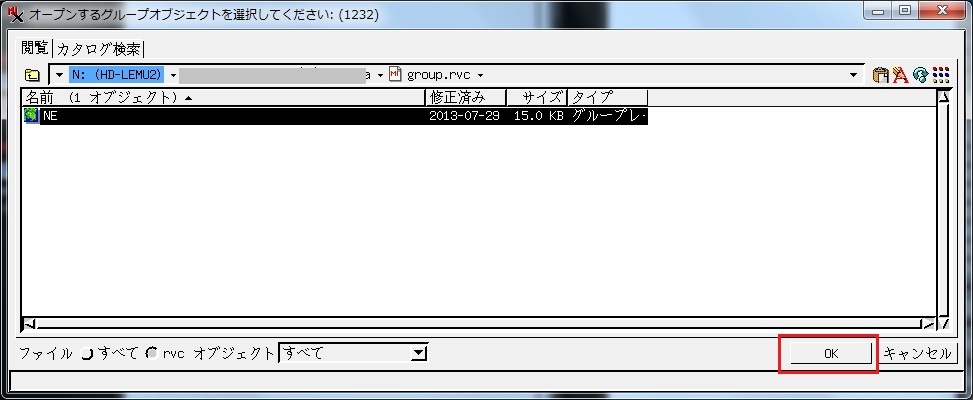

▼先ほど保存したグループを[加える]＞[保存済みグループ]メニューから追加します。




▼3Dで開くか聞いていますので、「はい」を選びます。


表示結果


3)レンダリング
▼[表示]メニューから[レンダリング]＞[ラスタ]を選びます。


▼フォーマット、背景色、セルサイズなどを設定します。


▼[OK]ボタンを押します。
▼TIFFファイルの保存先を指定します。


処理のステータス・バーは動かず停止したように見えますが、作成するTIFF画像の細かさに依りますが、１分位してからバーが動き、終了します。




従来の方法との比較


・・・・・

３次元鳥瞰図のTIFFファイル作成は、これまでは印刷レイアウトからのTIFF印刷でしたが、マイクロイメージ社は、
この印刷レイアウトでのTIFF印刷の方法は操作が冗長で、不完全な所があり、将来サポートをやめる方向にして
おります。代わりに今回のレンダリングを使った方法を勧めています。

(参考)３次元鳥瞰図のTIFFファイル印刷に関するエラー番号：
【エラー番号】21539E - Hardcopy Printing: Layout with 3D group prints part of hillside with
 incorrect drape pattern/color


2013.8.9
