第318号「  K M L 形 式 で デ ー タ 配 信  」
#################################################################
                       株式会社 オープンGIS



今週は、ウェブを使った地理データの表示の例を、藤田がご紹介します。


ご紹介するのは、産業技術総合研究所の地質調査総合センターが最近公
開した「島根半島地学散歩」です。島根半島の地質図や地層情報を表示
します。


島根半島地学散歩<テスト公開>:
 http://riodb02.ibase.aist.go.jp/strata/GEOWALK/index_g.html


データは、KML 形式のファイルとして公開されていますので、Google
Earth を使って閲覧します。


このページにも書かれていますが、KML ファイルを開く際は、最新版の
Google Earth を使用してください。バージョンが古いと正しく表示され
ないことがあります。

Google Earth ダウンロードサイト:
 http://earth.google.com/intl/ja/


・・・


表示する前に、サイトからファイルをダウンロードして解凍します。


▽ Google Earth を起動し、ファイルを開きます。日本を中心とした画
像が表示されます。




▼ 少し拡大すると、全国の地質図が表示されてきます。この縮尺では、
地質図が間引かれて表示されています。




▼ もう少し拡大すると、地質図がはっきりと表示されてきます。




▼ さらに島根半島とその周辺部を拡大していくと、より詳細な地質図が
あらわれてきます。




ここまでの動きから「島根半島地学散歩」には、視点の高さが変わると、
表示する画像が切り替わるという特徴があることがわかります。これは、
KML 2.1 から採用された "Region(リージョン)" の機能を使用していま
す。

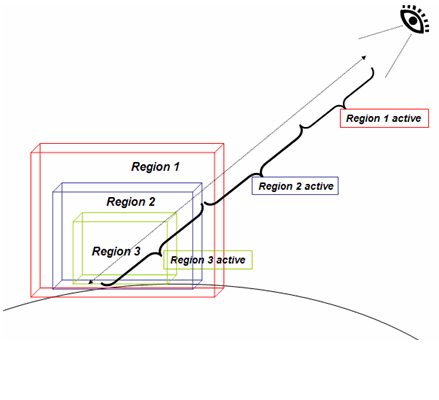

KML 2.1 のチュートリアルによると、リージョンでは、表示するデータ
に対して、図のような "Bounding Box(境界を示す箱)" というものを定
義します。 "Bounding Box" は、東西南北のそれぞれの方角に引かれた
境界線と高さで形作られる箱状のものです。



リージョンを使うと、"Bounding Box" で囲まれたデータを表示するか否
かを決めることが出来るようです。

異なる"Bounding Box" を持ったデータを組み合わせることで、視点の高
さ・距離によって表示する画像を切り替えることができるようになりま
す。




TNTmips では、オブジェクト毎に表示する縮尺の範囲を設定することで、
拡大縮尺に応じてレイヤーの切り替えを行いますが、Google Earth の場
合はこのような方法とは違うようです。


なお、Google Earth のリージョンについての詳しい解説は、以下のチュ
ートリアルをご参照ください。

● KML 2.1 チュートリアル:
 http://earth.google.co.jp/kml/kml_21tutorial.html


・・・


次に進みましょう。


▼ 地質図上に数多くのポイントが見られます。どれかをクリックしてみ
ます。




▼ 選択したポイントの地点番号や、緯度/経度情報などが表示されます。
「ここをクリックしてください」をクリックします。




▼ 露頭(地層や岩石が露出している場所)の位置や詳しい解説、そこで
撮影された写真が掲載されたページにジャンプします。




このように、「島根半島地学散歩」では、

1)Google Earth のリージョンの機能を使って、見る位置によって表示
する画像を自動で切り替えるようにしています。

2)ポイントデータにリンクを張り、そのポイントの詳細な情報は、リ
ンク先のページに表示しています。

このような2つのテクニックを使って、Google Earth 上でデータを直感
的に分かりやすく表示しています。

Google Earth をビューワーとして使われる際に大変参考になると思いま
す。ぜひ一度ご覧下さい。







□■Tips□■
===============================================================

小数点以下のある数字(3.141516...など)をラベル表示すると、小数点以
下の数字がたくさん表示され、見苦しい時がありますね。




これを、たとえば小数点以下1桁ですっきり表示するには、スクリプト
を使います。




スクリプトはこうです。簡単ですが、忘れやすいですね。

	printf("%.1f", フィールド名)

設定はここで行います。




スクリプトを使うと、2つのフィールドを2段で表示することもできま
すよ。

===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

○ v74で、シェープファイルが直接表示できない、インポートできない
エラーがありましたが、2007年9月26日以降の DV2008:74で修正されてお
ります。
 http://www.microimages.com/freestuf/tntpatch/DV74.htm


+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● v72 での航空写真のオルソ補正の問題点(先週と同じです。エラー番
号を振りました)

1)相対方位でタイポイントを入力した後、タイポイントの自動生成が
できない。

【エラー番号】crr14835E - Raster Photogrametric Modeling: Get
'Selected reference object does not overlap input object when
Generate Tie Points

2)相対方位を実行すると、抜き出される空中写真の範囲がおかしい。

【エラー番号】12802E - Photogrammetric Modeling: After running
relative orientation, image in the right/left view is stretched


● v73 での航空写真のオルソ補正の問題点

1)相対方位処理で、共通部分が赤枠で表示されない。 メルマガ【第
310号】で報告済み(未修正)。

【エラー番号】crr14463E - Photogrammetric Modeling: Overlap area
not shown
【エラー番号】crr11606E - Photogrammetric Modeling: Does not
determine the overlap area correctly

2)相対方位で、再描画ボタンを押すまで、GCP や入力したタイポイン
トが表示されない。

【エラー番号】crr14819E - Photogrammetric Modeling: tiepoints are
not displayed until redraw

3)相対方位で、カーソルが両方のウィンドウに表示されない。

【エラー番号】crr14820E - Photogrammetric Modeling:  Cursor is
not displayed on 'other' window

4)相対方位で、左側のウィンドウに表示されるラスタがジオリファレ
ンスのため歪んで表示されます。v72 では起こりません。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● 北海道地図のHGF フォーマットのインポートSML は、2次メッシュ単
位のファイルに対応しています。平面直角座標のファイルにも対応して
ほしい。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
