第317号「 画 像 分 割 の Ｓ Ｍ Ｌ 」
#################################################################
株式会社 オープンGIS
今週は、画像のオブジェクト分類に関係して、画像内の地物をポリゴン
として分割、抽出するＳＭＬについてご紹介します。
このＳＭＬは、米国のリモートセンシングの専門家である Ｄｒ．ジャッ
ク・パリス が作成したものです。流域計算の考えを応用して、単バンド
の画像をポリゴンに分割します。
ジャック・パリスは、衛星画像の陰影補正を行うＳＭＬなど、画像処理
に関するさまざまなＳＭＬを開発しています。
http://www.microimages.com/downloads/ScriptsByJack.htm
今回ご紹介するＳＭＬである"OBJECT.sml "は、リストの一番最後にあり
ます。
この資料では、ASTER のグレイスケール画像から、農地内のバイオマス
をポリゴンとして抽出しています。
http://www.microimages.com/documentation/cplates/72ObjectSML.pdf
・・・
ＳＭＬはこちらです。
http://www.microimages.com/sml/OBJECT.htm
使用する画像としては、正式にはジャックの "SRFI.sml" や
"TASCAP.sml" で補正、正規化を施した画像が望ましいとのことですが、
http://www.microimages.com/sml/smlscripts/ParisScripts/FAQsbyJackH.pdf
ここでは簡単のため、メルマガ【第313号】でも使用したランドサット画
像の近赤外バンドで試してみました。
なお、誠に申し訳ありませんが、v73では途中でエラーを起こしましたの
で、v72 を使用しています(マイクロイメージに報告済み)。
▼「スクリプト」から「スクリプトの編集...」を選びます。
このＳＭＬは処理中、コンソールに情報を書き出しますので、「スクリ
プトの編集...」を使用してください。
▼ ダウンロードしたＳＭＬを開きます。
▼ 実行します。

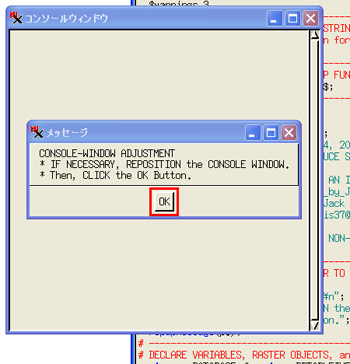

▼１．最初に、CONSOLE-WINDOW の調整に関するウィンドウが出ます。必
要に応じて、ウィンドウのサイズや表示位置を調整します。
さらにパラメターの入力を促すいくつかのウィンドウが現れます。

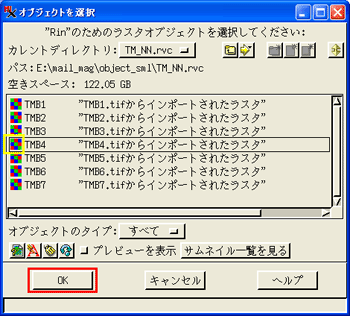

▼２．入力ラスタ(Rin)を選択します。
▼３．"EP" ラスタに関する設定です。
"EP" は、今回の処理で重要な役割をするラスタオブジェクトです。
"Edge-Probability" (エッジ確率)の略で、入力ラスタ内の地物間の境界
の強さを表します。"境界の強さ" とは、簡単に言うと、入力ラスタの地
物間のＤＮ値の差です。ＤＮ値の差が大きいほど、はっきりとした"強い
エッジ"であり、差が小さいほど、弱い不明瞭なエッジということになり
ます。詳しくは、後述するＦＡＱをご覧ください。
このラスタは、"16bitの符号なし"のラスタであり、これを標高ラスタと
見立てて、流域(＝ポリゴン)を求める計算を行います。

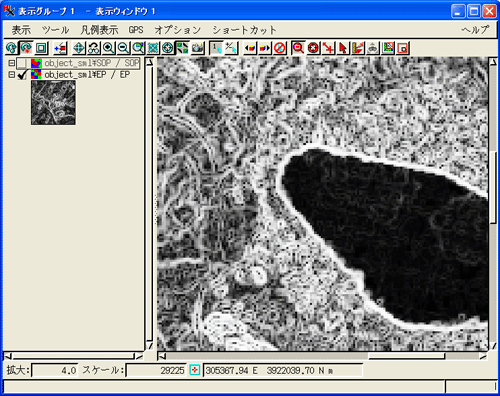

(EP ラスタの例) 山中湖の周辺。強いエッジほど白く表示されます。
ここでは、EP ラスタを新規に作るか(1)、既存のものを使用するか(2)、
選びます。ここでは、"1" を選びます。
▼４．ラスタのＤＮ値の最小値(FLOOR-VALUE)が表示されます。処理範囲
の下限をここで設定できます。
▼５．ラスタのＤＮ値の最大値(CEILING-VALUE)が表示されます。処理範
囲の上限をここで設定できます。
▼６．先ほどのEP ラスタの処理の最小値(minEP)を指定します。"1"から
"5,000" の範囲で変えられます。大きくすると、弱いエッジは処理しま
せん。デフォルトは"1"です。
▼７．"EXTRAPOLATION-LINE LENGTH" ウィンドウ。解説には、EP ラスタ
の作成に先立ち、入力ラスタ(Rin)の平滑化を行うとあります。必要がな
ければ "1" のままにします。
▼８．次は"CUMULATIVE-PERCENTILE FOR LINE" です。ポリゴンを発生し
た後にラインを削除する働きをするとのことです。この辺になってくる
となかなか難しいです。分からないときはそのまま[OK] です。
▼９．"VECTOR-LINE THINNING-FACTOR"。これはポリゴンを発生した後で、
中間点の間引きを行います。デフォルトは"0"で、間引きを行いません。
セルに沿った階段状のラインになります。
▼１０．最後のウィンドウです。ポリゴンの中にポリゴン(島ポリゴン)
が出来た場合、ここで指定する面積以下のものは削除されます。これは
分かりますね。
以上でパラメターの設定は終了です。
処理が開始します。コンソールにメッセージが表示されます。

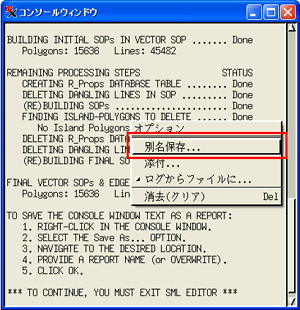

▼ 処理後、メッセージを保存したい場合は、コンソールの上で右ボタン
クリックをして保存します。
では、出力されたオブジェクトを見てみましょう。

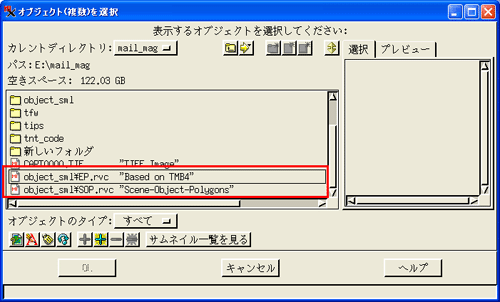

▼ "EP.rvc" と"SOP.rvc" の２つのプロジェクトファイルが出来ます。
"EP.rvc" は、先ほど説明したエッジの強弱を示すラスタです。

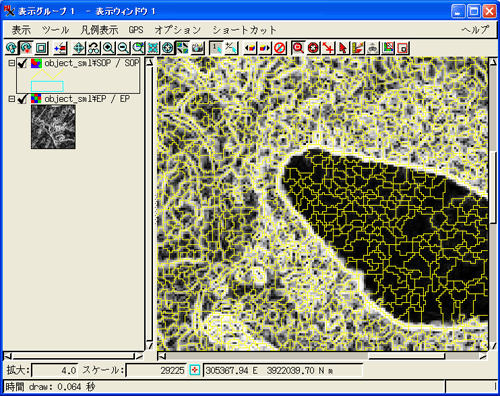

"SOP" は、"Scene-Object Polygon" の略で、ラスタから作成したポリゴ
ンのベクタです。今回出来た SOPポリゴン(黄色のライン)です。
画像が非常に細かく分割されているのが分かります。
・・・

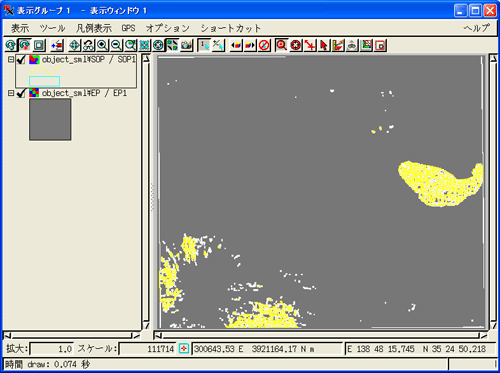

[２回目の実行]
５番目のパラメータ(CEILING-VALUE)を"20"にして、処理しました。
入力画像のＤＮ値20以下のセルに対して処理が行われます。
[３回目]
５番目のパラメター(CEILING-VALUE)を"20"、
６番目のパラメータ(minEP)を"1000"に上げます。
１回目の処理で出来ていた湖の中の弱いエッジは生成されません。
[４回目]
さらにパラメータを微調整しました。

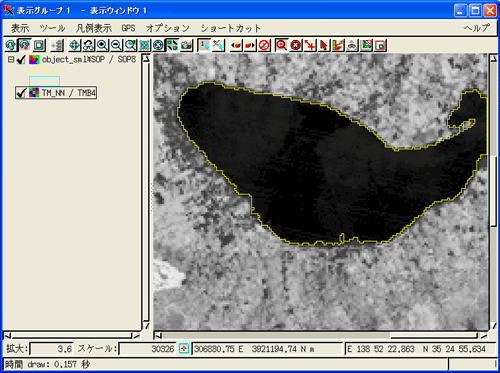

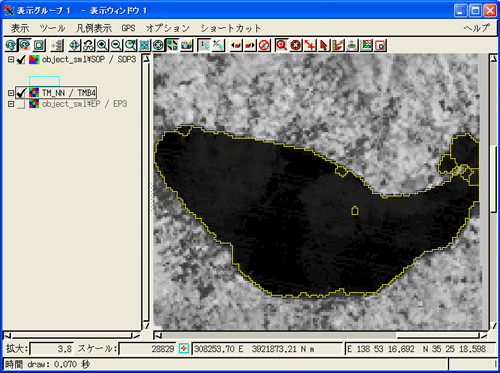

５番目のパラメター(CEILING-VALUE)を"20"、
６番目のパラメータ(minEP)を"1500"にしました。
湖の中にエッジがほとんど生成されなくなりました。ポリゴンが統合さ
れています。
なお、生成したポリゴンには、面積などの標準属性のほか、各ポリゴン
内の入力ラスタの統計値が属性として付いています。
・・・
今回は、基本的なパラメータのみを使って、ランドサットの近赤外バン
ドに対して、水域部の抽出を行ってみました。
ジャックのＦＡＱ(英文30ページ)では、前もって植生指数などに変換し
たラスタに対して適用しています。その方があとの解釈や処理がしやす
いためと思われます。
(ジャックのＦＡＱ)
http://www.microimages.com/sml/smlscripts/ParisScripts/FAQsbyJackH.pdf
ＦＡＱでは、パラメータの意味や効果についても詳しく解説しています。
□■Ｔｉｐｓ□■
===============================================================

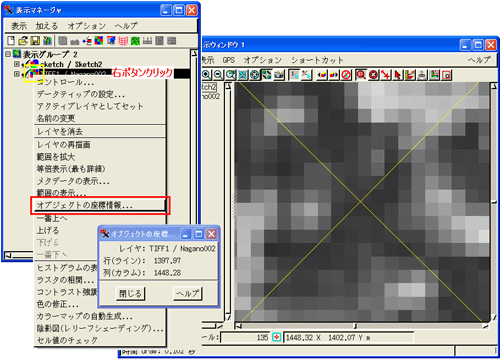

空中写真のオルソ補正で、
画像の主点(カメラ直下の場所)の座標(ライン、カラム)を求めるには、
スケッチツールで対角線を交差させ、「オブジェクトの座標情報...」メ
ニューを使って交点の座標を読むのが便利です。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ メルマガ【第313号】で報告しました「v74 で「レンダリング」＞「
ラスタ...」の次のようなエラーが出ます」が修正されました。
Invalid parameter(s) used for library function
Error code = -1213 TNT Version: 2008:74
