第308号「 ト ポ ロ ジ ー タ イ プ 」
#################################################################
株式会社 オープンGIS
今週は、トポロジーについて考えてみました。
変換プログラムを作成中の「数値地図25000(空間データ基盤)」に含まれ
る道路区間データ。
この中の一般道と高速道路、ところどころで立体交差になっていました。
地質図には地質図の、土地利用図には土地利用図の、道路には道路に合
ったトポロジーが必要なんですね。
・・・
▽ 空間データエディタで、新規にオブジェクトを作成するとき、皆さん
はトポロジーを選んでいます。

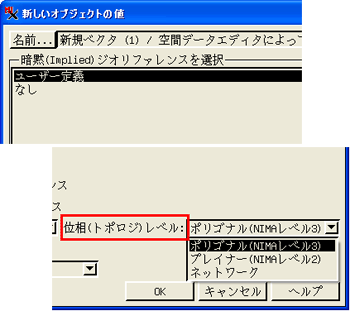

▼＜新しいオブジェクトの値＞ウィンドウの下の方に、トポロジーの種
類を選ぶメニューがあります。
TNTmips の使用できるトポロジーの種類(レベル)には３種類あります。
○ポリゴナル
○プレイナー
○ネットワーク
最初の"ポリゴナル" が既定値(デフォルト)になっています。

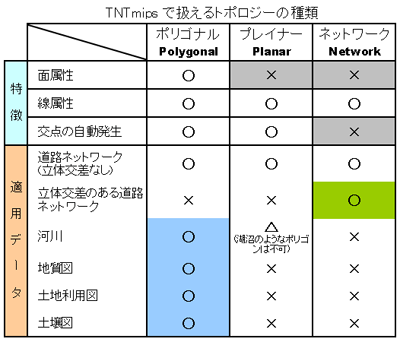

表に３種類のトポロジーの相違についてまとめました。おもに面と線の
属性に注目して整理しました。
特徴１）面属性(ポリゴン属性)を持てるか？
ポリゴンに属性が付けられるのは、"ポリゴナル"のみです。
特徴２）線属性(ライン属性)を持てるか？
線属性はどのタイプでも持てます。
特徴３）交点の発生について
"ポリゴナル"と"プレイナー"については、ラインが交差すると、自動
的に節点(ノード)が発生します。
ネットワークについては発生しません。つまり、立体交差です。
実際に確かめてみましょう。

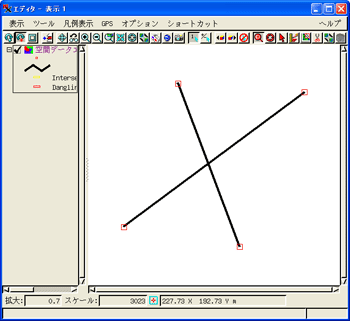

▼ 新規ベクタのトポロジーレベルを"ネットワーク"にして、
▼ ラインを２本、交差するように追加します。

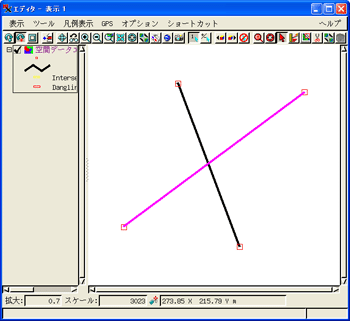

▼ ラインを選択してみます。それぞれが別のラインです。

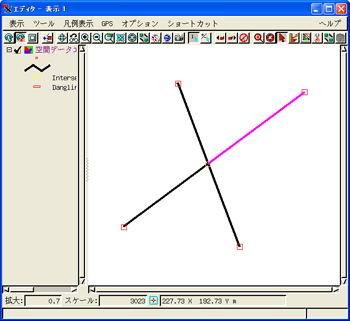

▽ "ポリゴナル"や"プレイナー"では、ラインを交差させて入力すると、
交差部にノードが自動発生します。
トポロジーによって、得意とするデータタイプがあります。
１）"ポリゴナル"では、面や線の属性が扱えますので、地質図や土地利
用図、土壌図、森林計画図など、資源・環境系のＧＩＳデータに適して
います。
特に、ポリゴンの境界線が断層線を兼ねることがある地質図では、面と
線の両刀使いの"ポリゴナル"は、データの保守に最適です。
２）"プレイナー"は、面情報がない分、コンピュータによる処理の負担
は軽くなります。適用範囲としては、湖沼などのポリゴンを含まない河
川データや立体交差のない道路データなどの場合に使用します。

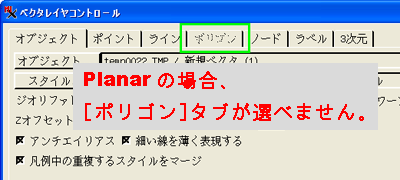

(プレイナーの場合の＜ベクタレイヤコントロール＞ウィンドウ。[ポリ
ゴン] タブがかすれていて、そもそも選べません)
面(Plane)でないのに、プレイナー(Planar)。多分深い意味があるのでし
ょう。いっそ、Linar(ライナー)とかにしてほしかった...?
３）"ネットワーク"は、立体交差のある道路データなどに使用します。
◆参考：メルマガ【第117号】「トポロジーのレベルって何???」
http://www.opengis.co.jp/htm/kako_mail/mail_mag_117.htm
□■お知らせ□■
===============================================================
メルマガ【第299号】で SRTM データの穴埋め処理 SML についてご紹介
しましたが、ロンドンのKing's College では穴埋めしたデータをウェブ
で公開しています。
http://www.kcl.ac.uk/schools/sspp/geography/research/emm/geodata/topoview.html
マイクロイメージ社によると、穴埋めの品質はかなりいいとのことです。
マイクロイメージ社では、このデータをTNTmips のマルチファイルラス
タやモザイクにしています。近々公開する予定です。
===============================================================
エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ メルマガ【第302号】で報告しました「測地系変換に起因するオブジ
ェクトの異常表示(重要)」のエラーが修正されました。
エラー内容を再掲すると...
日本測地系でジオリファレンスしたラスタを、世界測地系で表示すると、
画像が歪むというユーザ報告がありました。この現象は、ラスタの一部
が海域にある場合に起こります。Tokyo→JGD2000の測地系変換のパラメ
ータ(補間のためのグリッド状の係数)が海上になく、座標変換が行えな
いためです。
【エラー番号】DMD14018E - Geodisplay / Raster Layer: Stretches
eastern section of the rasters when CRS changes.
歪み方はデータと海岸の位置関係によりますが、おおむね、太平洋岸で
はラスタの右下隅が右下に向けて伸びる方向、日本海沿岸ではラスタの
左上隅が右下に向けて縮む方向です。
補間のためのパラメータがない海域に対しては、３パラメータを使った
測地系の変換が出来るよう要求しました。
...
2007年7月11日以降のTNTmips 2007:73 リリースバージョンで修正されて
います。
http://www.microimages.com/downloads/tntpatch/v73release.htm.
○ 先週報告しました「SMLのツールバーアイコンの絵柄がv73 では表示
されない」エラーが修正されました。
【エラー番号】btc14315E - SML functions/classes: Toolbar icons
not displayed with provided script
2007年7月18日以降のTNTmips 2007:73 リリースバージョンで修正されて
います。
○ メルマガ【第303号】で報告しました「空間エディタ。32-bit 浮動小
数点ラスタの編集で、[ピクセル] ボタンを閉じた時エラーメッセージが
出ます。処理は行われます」のエラーが修正されました。
【エラー番号】DMD14109E - Spatial Editor: Getting "invalid
parameters used for library function" when 32-bit floating raster
is edited.
2007年7月12日以降のTNTmips 2007:73 リリースバージョンで修正されて
います。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
● Windows XP 64bit版において、8-bit 符号付きラスタの負値が白く表
示される。32bit版 Windows では問題ありません。
【エラー番号】crr14402E - 64-bit machine; Display: negative
values rendered white in 8-bit signed raster
● 表示マネージャで「レンダリング」＞「グーグルアースKML...」を選
ぶと、クラッシュしました。
【エラー番号】PAT14406 Crash when rendering to KML
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
○ メルマガ【第280号】で報告しました「ラスタをＸＹＺ形式のテキス
トファイルでエクスポートしたい」が、DV74 にて実装されました。
【新機能要求番号】btc12537N - Export Raster: Add Export to XYZ
text
http://www.microimages.com/downloads/tntpatch/DV74.htm
○ メルマガ【第299号】で報告しました、
表示マネージャの「ラスタのDN値を確認(Raster Inspection)」機能につ
いて
ユーザが間違って編集しないよう、安全策を設ける予定です。案として
は、普段ボックスはかすれていて編集できない状態にしておき、トグル
ボタンを押して編集可能にする。
【新機能要求番号】btc13829N - GeoDisplay / Exam Raster Tool: Add
safeguard against editing raster cells
2007年7月18日以降の2007:73 から、Raster Inspection ウィンドウに
[Edit Raster] ボタンが設けられました。
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
