OpenGIS Mail Magazine for Technical Support Users     2007/02/23
Keywords: OpenGIS,TNTmips,Scale,Design,None,User-defined,2006:72

オープンGIS
テクニカル・サポート専用メールマガジン

第288号「  ス ケ ー ル の デ ザ イ ン と は  」
#################################################################
                       株式会社 オープンGIS



ポイントなどのサイズを指定する時、「スケール」を選ぶことができま
す。




スケールには、ご存知のように、

・なし
・ユーザ定義
・デザイン

の3つの選択肢があります。今回は、これら3つの選択肢の違いについ
て整理してみました。


・・・


サンプルのポイントベクタです。全体を表示しています。




▼<ベクタレイヤコントロール>ウィンドウを開きます。スタイルは
"すべて同じ" を選びました。[指定...] ボタンを押します。


1)なし

最初に、スケール "なし" の場合です。高さを10.00 ミリメーター にし
ました。




▼2倍に拡大しました。シンボルのサイズは拡大前と変わりません。



このように、スケール "なし" は、拡大縮小しても常に一定サイズ(この
場合 10 mm)で表示されます。

もし、モニター上で 10 mm の大きさで表示されていなければ、X サーバ
ーの調整を行ってみてください。


★ X サーバーの調整については、<本日のTips>で解説しています。


2)ユーザ定義

次に、スケールを"ユーザ定義"にしました。右隣りの[カレント] ボタン
を押すと、現在の表示ウィンドウのスケールがセットされます。

▼ 2倍拡大すると、ポイントは2倍の大きさになります。



このように "ユーザ定義"は、指定したスケール(縮尺)で、指定したサイ
ズ(この場合 10 mm)になるように表示(または印刷)するモードだという
ことが分かります。


3)デザイン

次に、"デザイン" を選びます。[カレント] ボタンはかすれて押せなく
なります。




▼ 表示ウィンドウのポイントのサイズが小さくなりました。




▼ 全体表示(拡大率1)にすると、もっと小さくなります。いずれにして
も、"デザイン"も"ユーザ定義"と同じように、スケールと連動するモー
ドなのが分かります。




▽ デザインの縮尺を決めているパラメターは、2次元表示グループでは、
表示グループの<グループ設定>ウィンドウにある「デザインスケール」
パラメターです。




▼ いま "10000" と設定されています。表示ウィンドウのスケールを
"10000" とすると、ちょっとレスポンスが悪いですが、ウィンドウを多
少拡大縮小してやると、スケール "10000" で指定したサイズ 10 mm で
表示されました。




◎「ユーザ定義」がオブジェクトに個別にスケールが適用されるのに対
して、「デザイン」では2次元表示グループに含まれるオブジェクト(レ
イヤー)全部に対して "デザインスケール" が適用されます。


また、デザインスケールを決める場所は「2次元表示」では、表示グル
ープの<グループ設定>ウィンドウでしたが、

「画面用レイアウト」では、各グループの<グループ設定>ウィンドウ
の[レイアウト] タブで行います。

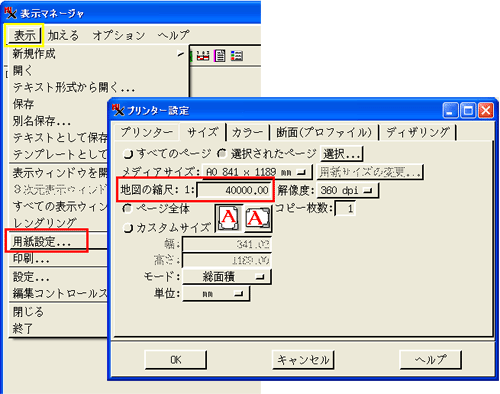

「印刷用レイアウト」も「画面用レイアウト」と同じパラメータがあり
ますが、「用紙設定...」で設定する「地図の縮尺」とも連動しています。




・・・


印刷する場合、用紙設定で出力の縮尺を決めますので、スケールを「な
し」または「デザイン」にしておけば、指定したサイズ(この場合10 mm)
で印刷されることになります。







□■Tips□■
===============================================================

X サーバーの調整(キャリブレーション)方法について(Windows の場合)

▼ TNTmips を起動します。

▼ タスクバーにある X Sever のアイコンをクリックします。




▼ [Measure] タブで、Monitor Type で使用しているモニターのインチ
数を選びます。



[OK] ボタンで閉じます。次回から有効になります。

===============================================================





★ エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● メルマガ【第284号】で報告しました「 V72 の空間データエディタで、
削除したラインが赤く選択されたまま、すぐ消えない」エラーが修正さ
れました。2月14日以降のV72のパッチをお使いください。

【エラー番号】PAT12742 - Active element remains as marked when
deleted.

● 理由は不明なのですが、16bit 符号付ラスタに対しては新規テーブル
の作成メニューがかすれて選べません。16bit 符号なし, 8bit, 4bitの
場合は選べます。

● メルマガ【第268号】,【第282号】で報告しました「単写真によるオ
ルソ画像の作成を行うと、画像が欠ける」エラーが修正されました。

【エラー番号】crr11808E - Orthorectification: Output raster is
cut off

TNTmips 2006:72の2月28日以降のパッチをお使いください。どうもお待
たせしました。

● リージョンを作成して、その中のラスタの統計量を計算する
SML"regstatS.sml" に、ローカライズによるエラーが見つかりました。
  http://www.microimages.com/downloads/tool¯o.htm



日本語環境でお使いになるときは、こちらのSML をお使いください。
 http://www.opengis.co.jp/files/Regstats_upd.zip

● 選択したポリゴンの中のラスタの統計量を計算するSML
"regstatP.sml" を使う時は、2月28日以降のパッチをお使いください。

使用上の注意としては、表示マネージャでラスタをクリックし、アクテ
ィブにしてから実行してください。

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
