OpenGIS Mail Magazine for Technical Support Users     2006/08/25
Keywords: OpenGIS,TNTmips,ALOS,AVNIR-2,PRISM,Import,User-Defined

オープンGIS
テクニカル・サポート専用メールマガジン

第264号「  A L O S 画 像 の イ ン ポ ー ト  」
#################################################################
                       株式会社 オープンGIS


今週は藤田が担当します。


2006年1月、"PRISM(プリズム)"、"AVNIR−2(アブニー
ル2)"、"PALSAR(パルサー)"の3つのセンサを搭載した"ALOS
(エイロス)" が打ち上げられました。

2006年8月現在、データはまだ販売されていません(データ提供予
定は2006年10月ころの予定です)が、サンプルプロダクトは一足
先に公開されており、下記のサイトからダウンロードすることができま
す。

地球観測研究センター(EORC)
 http://www.eorc.jaxa.jp/ALOS/doc/jsproduct.htm


今回は、CEOSフォーマットで提供されているプロダクトのうち、"A
VNIR−2" のインポート方法をご紹介します。


サンプルプロダクトには、

・LEDファイル  ・IMGファイル  ・SUPファイル
・TRLファイル  ・VOLファイル

の5つのファイルが入っています。このうち、衛星画像が入っている"I
MGファイル"を TNTmips V72 に取り込みました。


取り込みを開始する前に、フォーマット説明書を見て、データファイル
の構造について理解します。調べた結果を図にしました。

●AVNIR−2
 http://www.opengis.co.jp/img/faq/alos/AVNIR_format.pdf

●PRISM
 http://www.opengis.co.jp/img/faq/alos/PRISM_format.pdf

・・・


では実際の取り込み手順について説明します。

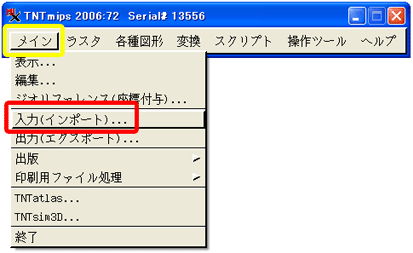

1)メニューの起動
メインウィンドウの「メイン」をクリックし、さらに「入力(インポート
)...」を選択します。




2)入力形式の設定
<インポート(入力)>ウィンドウの[ラスタ] ボタンをクリックします。
表示された一覧の一番下にある [USER-DEFINED] を選択し、 [ファイル
の選択...] ボタンをクリックします。

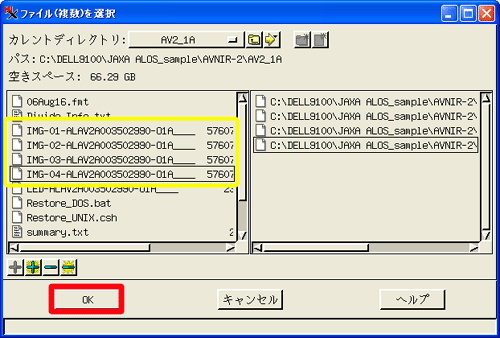

3)インポートするファイルの選択
<ファイル(複数)を選択>ウィンドウが現れるので、インポートするフ
ァイルを選択します。先ほども触れましたが、インポートするファイル
は、"IMGファイル" です。

今回は、例として "AVNIR-2" の"レベル1A"プロダクト の"IM
Gファイル"を全て選択します。ファイルを全て選択したならば、 [ OK ]
 をクリックして<ファイル(複数)を選択>ウィンドウを閉じます。



ウィンドウが閉じたならば、<インポート(入力)>ウィンドウの [次...]
ボタンをクリックします。


4)パラメータの設定

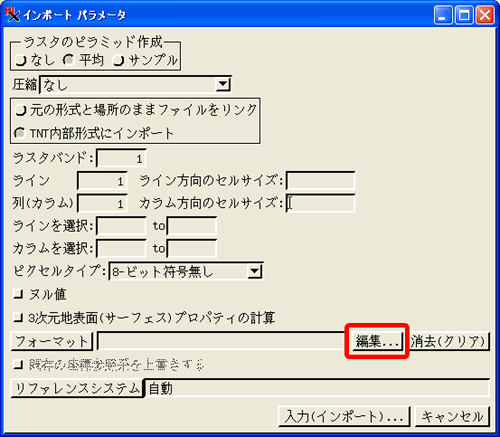

<インポートパラメータ>ウィンドウの [編集...] をクリックします。

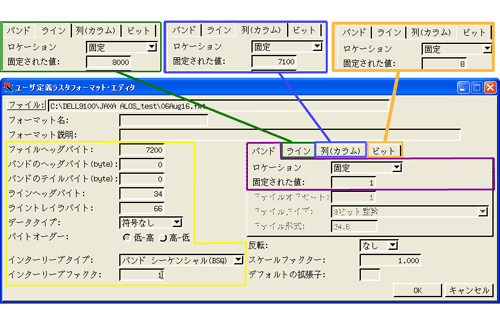

<ユーザー定義ラスタフォーマット・エディタ>ウィンドウが開きます。
理解したデータ構造に従って、"IMGファイル"をインポートするため
のパラメータを設定します。

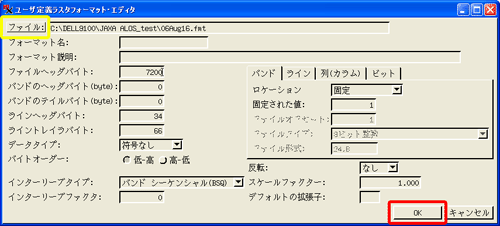

設定が終わりましたら、[ファイル] ボタンをクリックし、このフォーマ
ットを保存します。保存したら<ユーザー定義ラスタフォーマット・エ
ディタ>の[ OK ] ボタンをクリックし、このウィンドウを閉じます。

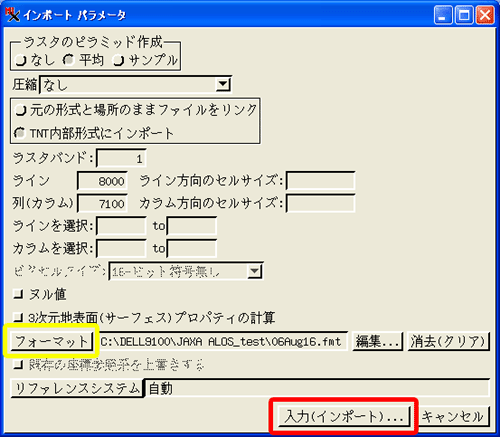

ここで、<パラメータをインポートしてください>ウィンドウの [フォ
ーマット] ボタンをクリックし、保存したフォーマットを選び直し、窓
に表示させます。

ここまでの作業が終了したら、[入力(インポート)...] ボタンをクリッ
クします。

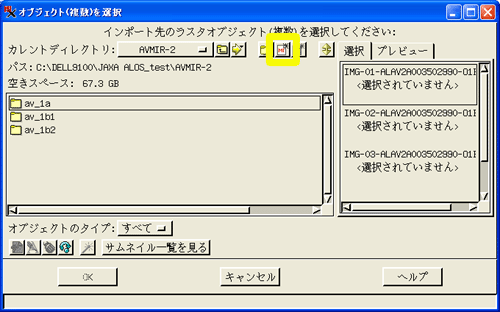

5)インポート先の指定

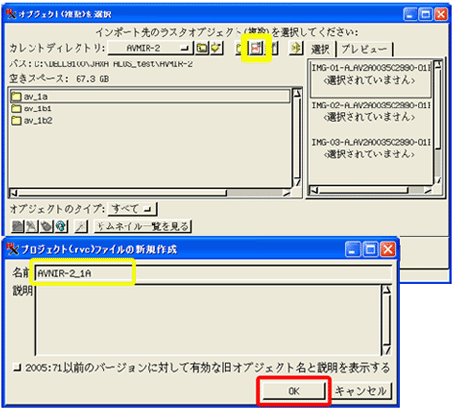

<オブジェクト(複数)を選択>ウィンドウで[新規ファイル] ボタンをク
リックし、<プロジェクト(rvc)ファイルの新規作成>ウィンドウでプロ
ジェクトファイル名を入力し、[ OK ] をクリックします。

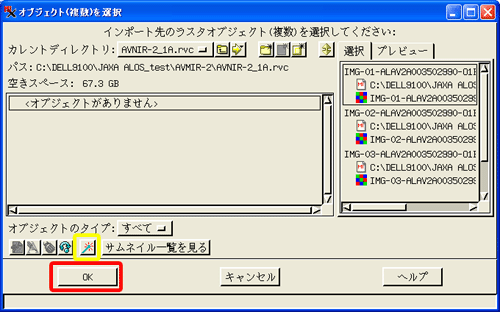

6)オブジェクト名の決定とインポート開始
続いて、オブジェクト名を入力します。自分で入力してもいいのですが、
今回は[名前の自動割り振り...] ボタンを使い、自動的にオブジェクト
の名前を決めました。オブジェクト名を決めたら[ OK ] ボタンをクリッ
クします。インポートが開始します。




7)インポート終了
インポートが終わると、<プロセス ステータス>ウィンドウに処理にか
かった時間が表示されます。WindowsXP Pro / Pentium D, 3GHz, 2GB メ
モリを使用しました。



[ OK ]ボタンをクリックします。

インポート終了です。


・・・


インポートしたプロダクトには、バンド1〜4のイメージファイルが入
っています。これらをRGB表示してみました。

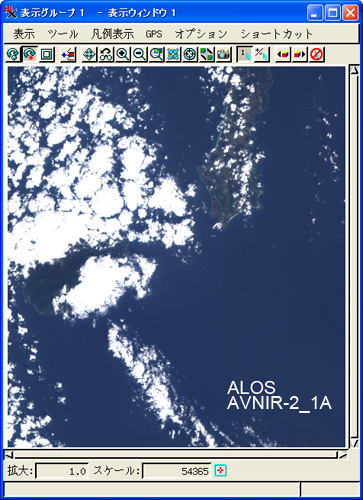

まず、

 赤 → IMG−03(バンド3)
 緑 → IMG−02(バンド2)
 青 → IMG−01(バンド1)

としてトゥルーカラーで表示しました。



雲が多くかかってしまっている左側の島が"屋久島"で、右側の島が"種子
島"です。

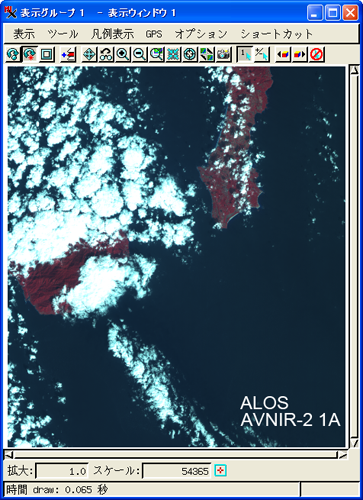

次に、

 赤 → IMG−04(バンド4)
 緑 → IMG−03(バンド3)
 青 → IMG−02(バンド2)

としてフォールスカラーで表示しました。



種子島は全体的に赤くなっています。

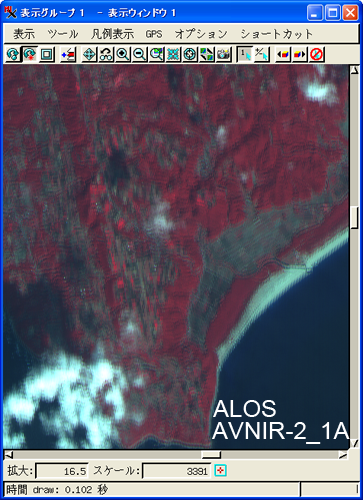

次に、種子島の南端をフォールスカラーで等倍表示しました。




周りよりも明るい赤色の部分が点々としているのが見て取れます。ここ
には何があるのでしょうか?処理レベル1Aのサンプルプロダクトでは
細部がよくわかりません。

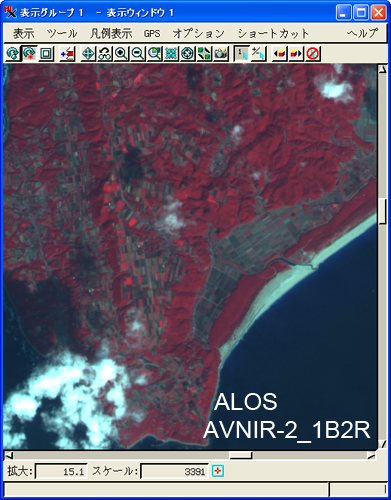

そこで、処理レベル1B2Rサンプルプロダクト(ラジオメトリック補正
および幾何補正済み)を等倍表示してみました。



周りよりも明るい赤色の部分は、きれいな四角形になっていることから
農耕地だと思われます。この部分は農作物が植えられていると考えられ
ます。


・・・


今回は、"AVNIR−2" プロダクトのインポートだけの紹介にとどま
りましたが、"PRISM" プロダクトのインポートも同様でした。

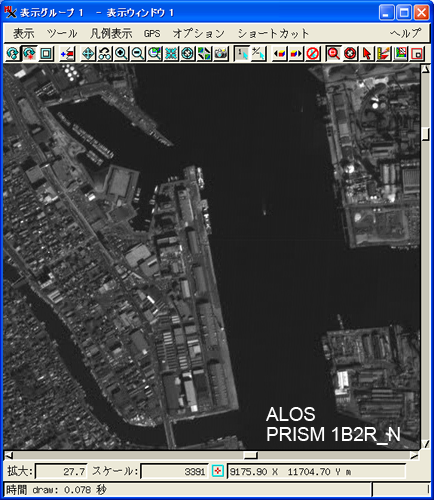

例として、"PRISM" のサンプルプロダクトをインポートした画像も
紹介します。場所は、静岡県清水市の清水港周辺です。

(PRISM, レベル1B2R, 直下)





"PALSAR" については現在調査中です。







□■Tips□■
===============================================================

あるポイントのラスタのDN値を知りたい。

簡単なことのようであっても、目的や用途によってアプローチのし方も
変わります。

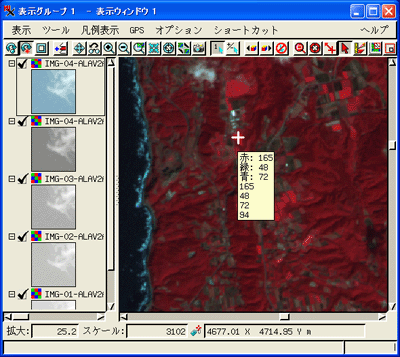

◆ まずは1番簡便な方法。ラスタを表示しておいて、マウスカーソルを
ラスタの上に置けば、ラスタのDN値がレイヤー順にデータチップ(吹き
出し)として表示されます。

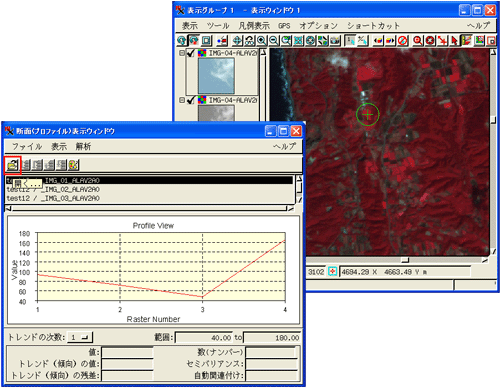

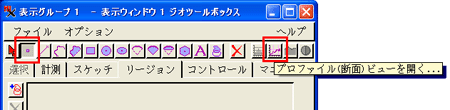

◆◆ 次に、表示ウィンドウの[ジオツールボックス(測定/スケッチ)] を
使う方法。出てきたウィンドウで、[ポイント] と[プロファイル(断面)
ビューを開く...] を押します。




バンドを選択して(複数選択できます)、画像の上でクリックします。通
常はラインに沿った地形断面を表示するウィンドウに、選択したバンド
毎のDN値が横に並んでグラフ表示されます。




(マックではまだバグがあるようです)
(後日談)その後G5, G4, Intel Macで確認しましたが、特にエラーは出ま
せんでした。

◆◆◆ 多数の観測点(ポイントデータ)があって、その場所のDN値(例
えば標高や傾斜など)を知りたいこともあります。このような場合、ポイ
ントからバッファー(円になります)を発生して、ラスタの集計機能を使
うのも1つの考え方ですが、バッファーを発生しないでそのまま、その
点のDN値を求めることもできます。

▼ 使用するメニューは、同じ「各種図形」>「属性」>「ラスタの集計...
」です。

▼ 対象のラスタを選択します(複数可)。[ベクタ] ボタンを押してポイ
ントデータを選びます。本来ポリゴン用の集計機能なので、[境界のセル]
 オプションが気になりますが、そのままにしておいて構いません。

▼ 実行します。

ポイントベクタには各ラスタに対するテーブルが作られ、各ポイントの
DN値が書き込まれます。

===============================================================





エラー・バグ・トラブル
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● スクリプトの編集時、思わぬ文法エラーにぶつかることがあります。
これは、ゴミ(見えないが問題を起こすASCIIコード)が、例題の挿入と一
緒に混入するためのようです。

間違っていないと思ったら、一度その行全部を削除して書き直してみて
ください。マイクロイメージでは、保存、文法チェック、実行時にスク
リプト内のゴミを削除するよう修正中です。

【エラー番号】drb11557E - Strip out ALL ANSI code when saving,
syntax checking or running of a script


● メモフィールドを持ったテーブルを「単独レコード表示に切り替え」
ると、クラッシュします(V72)。

【エラー番号】fmh11597E - Database Table Viewer/Editor: Table
with memo field causes crash when switching to single record view

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +





新機能要求
+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

● ベクタのレイアウトをイラストレータファイルに印刷する際、指定し
た属性も出力できるようにする(クリッカブルマップとしての利用)。

【新機能要求番号】crr11603N  -  Display - Printing: Adobe
Illustrator: support links as described


● ポイント(ベクタ)でラスタを切り出せるようにする。

【新機能要求番号】fmh11576N - Raster Extraction: Add "By Points"
for Raster Extraction choices.


● リージョンにポリゴンだけではなく、ポイントやラインも含める。

【新機能要求番号】fmh11578N - Region Generation: Add points and
lines region types

+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
